Рис. 8, Обслуживание – Инструкция по эксплуатации Graco Husky 2150
Страница 14
14
3A2985
Обслуживание
03946

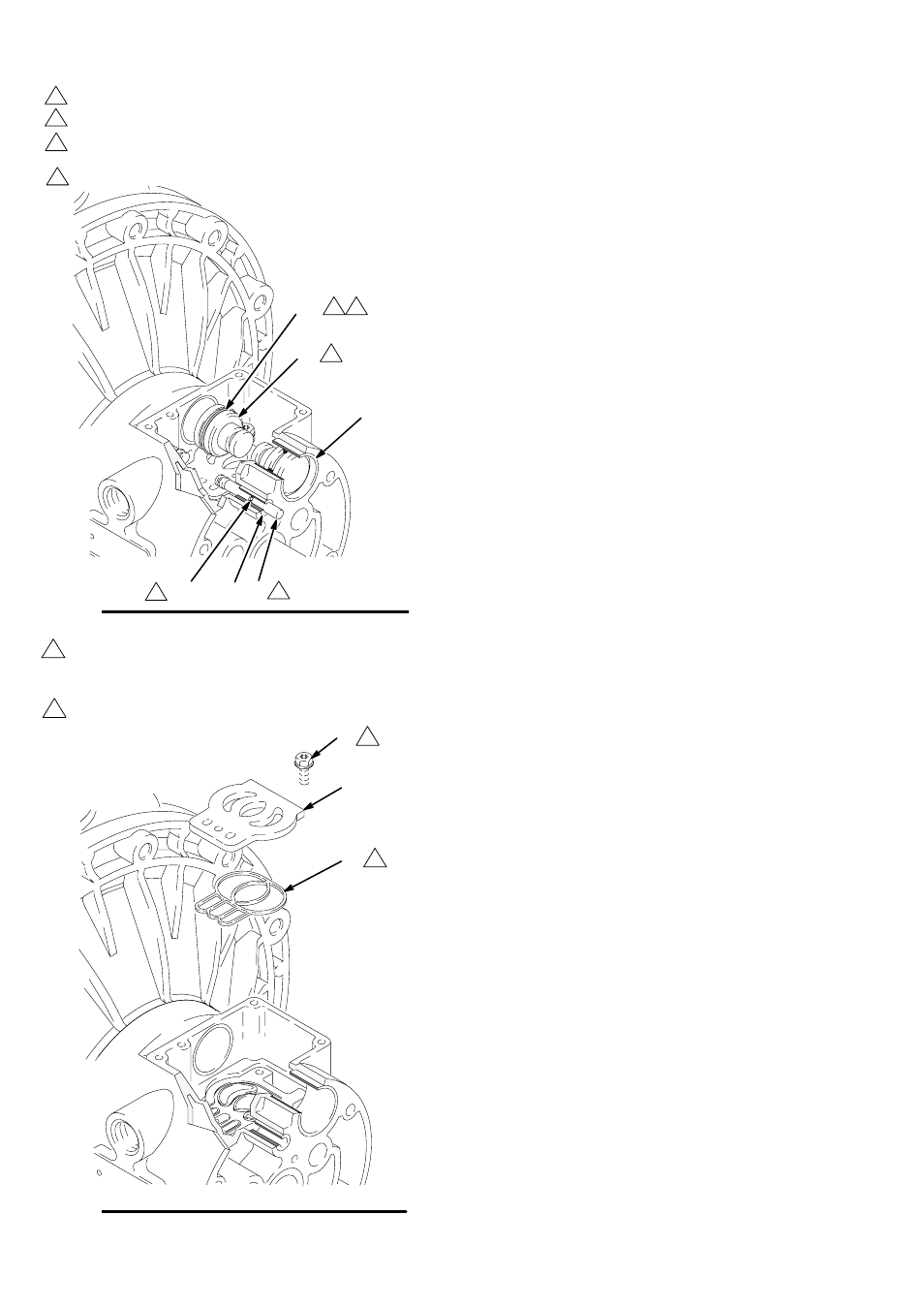

Рис. 8
17
{
16
11
10
{H
12
15
1
2
Вставьте узким концом вперед.
Нанесите смазку.
3
Установите так, чтобы кромки были обращены
к узкому концу поршня (11).
4
1
2
3
4
2
Вставьте широким концом вперед.
03947
1
2
8
H
9
{
3
Закругленная сторона должна быть обращена
вниз (только для моделей с центральным
корпусом из алюминия).
Затягивайте винты до тех пор, пока они не
появятся из нижней части корпуса.
Рис. 9
1
2
Повторная сборка
1.
Если подшипники (12, 15) извлечены,
устанавливайте новые в соответствии с
описанием на стр. 20. Соберите секцию для
жидкости.
2.
Для моделей с центральным корпусом из
алюминия вставьте уплотнение пластины
клапана (9
{) в канавку на нижней стороне
углубления клапана. Закругленная сторона
уплотнения
должна быть обращена вниз в
3.
Установите пластину клапана (8
H) в
углубление. В моделях с центральным
корпусом из алюминия пластина является
двухсторонней, так что любая сторона
может быть обращена вверх. Вкрутите три
винта (3) с помощью отвертки Torx (T20) или
торцевого ключа на 7 мм (9/32 дюйма).
Затягивайте винты до тех пор, пока они не
появятся из нижней части корпуса. См. рис.
9.
4.
Установите уплотнительное кольцо (17
{H) на
каждый направляющий штифт (16). Нанесите
смазку на штифты и уплотнительные кольца.
Вставьте штифты в подшипники (15)
узкими
5.
Установите уплотнения П-образного сечения
(10
{H) на каждый приводной поршень (11)
так, чтобы кромки уплотнения были
обращены к
узким концам поршней. См.
6.
Нанесите смазку на уплотнения П-образного
сечения (10
{H) и приводные поршни (11).
Вставьте приводные поршни в подшипники
(12)
широкими концами вперед. Оставьте
узкие концы поршней снаружи. См. рис. 8.
7.
Нанесите смазку на нижнюю поверхность
блока управления (18
{H) и установите блок
так, чтобы его выступы зафиксировались в
канавках на концах направляющих штифтов
(16). См. рис. 7.
8.
Нанесите смазку на уплотнительное кольцо
(6
{H) и установите его в блок клапана (7{H).
Установите блок на каретку (5) клапана.
Нанесите смазку на нижнюю поверхность
блока клапана. См. рис. 7.
9.
Установите каретку (5) клапана так, чтобы
ее выступы вошли в канавки на узких концах
приводных поршней (11). См. рис. 7.
10. Расположите прокладку (4
{H) и крышку (2)
клапана на одном уровне с шестью
отверстиями в центральном корпусе (1).
Закрепите шестью винтами (3) с помощью
отвертки Torx (T20) или торцевого ключа на
7 мм (9/32 дюйма). Затяните с усилием от
5,6 до 6,8 Н
Sм (50–60 дюймо‐фунтов). См.
