Ремонт
Замена выхлопного клапана и вертлюга воздушного отверстия
1. См. раздел Подготовка пистолета к обслуживанию,
page 47 .
2. Для замены выхлопного воздушного клапана
выполните указанные ниже действия.
a. Снимите зажим (36) и выхлопную трубу (35).
b. Вывинтите вертлюг (21) из рукоятки пистолета
(16). Вертлюг имеет левостороннюю резьбу.
Отложите кронштейн в сторону.
c. Извлеките выхлопной клапан (8) из рукоятки
(16). Осмотрите уплотнительное кольцо (8a) и
при необходимости произведите замену.
d. Установите уплотнительное кольцо (8a*) на
выхлопной клапан (8). Смажьте уплотнительное
кольцо тонким слоем бессиликоновой смазки.
e. Установите выхлопной клапан (8) в рукоятку
(16).
f. Нанесите резьбовой герметик на верхние
витки резьбы вертлюга (21). Установите
кронштейн и ввинтите вертлюг в рукоятку
пистолета (16). Затяните с усилием 8,4–9,6 Н•м
(75–85 дюйм-фунтов).
g. Установите трубку (36) и зажим (43).
3. Для замены вертлюга впускного воздушного
отверстия выполните указанные ниже действия.
a. Вывинтите вертлюг (21) из рукоятки пистолета
(16). Вертлюг имеет левостороннюю резьбу.
b. Нанесите резьбовой герметик на верхние витки
резьбы вертлюга. Ввинтите вертлюг в рукоятку
пистолета. Затяните с усилием 8,4–9,6 Н•м
(75–85 дюйм-фунтов).

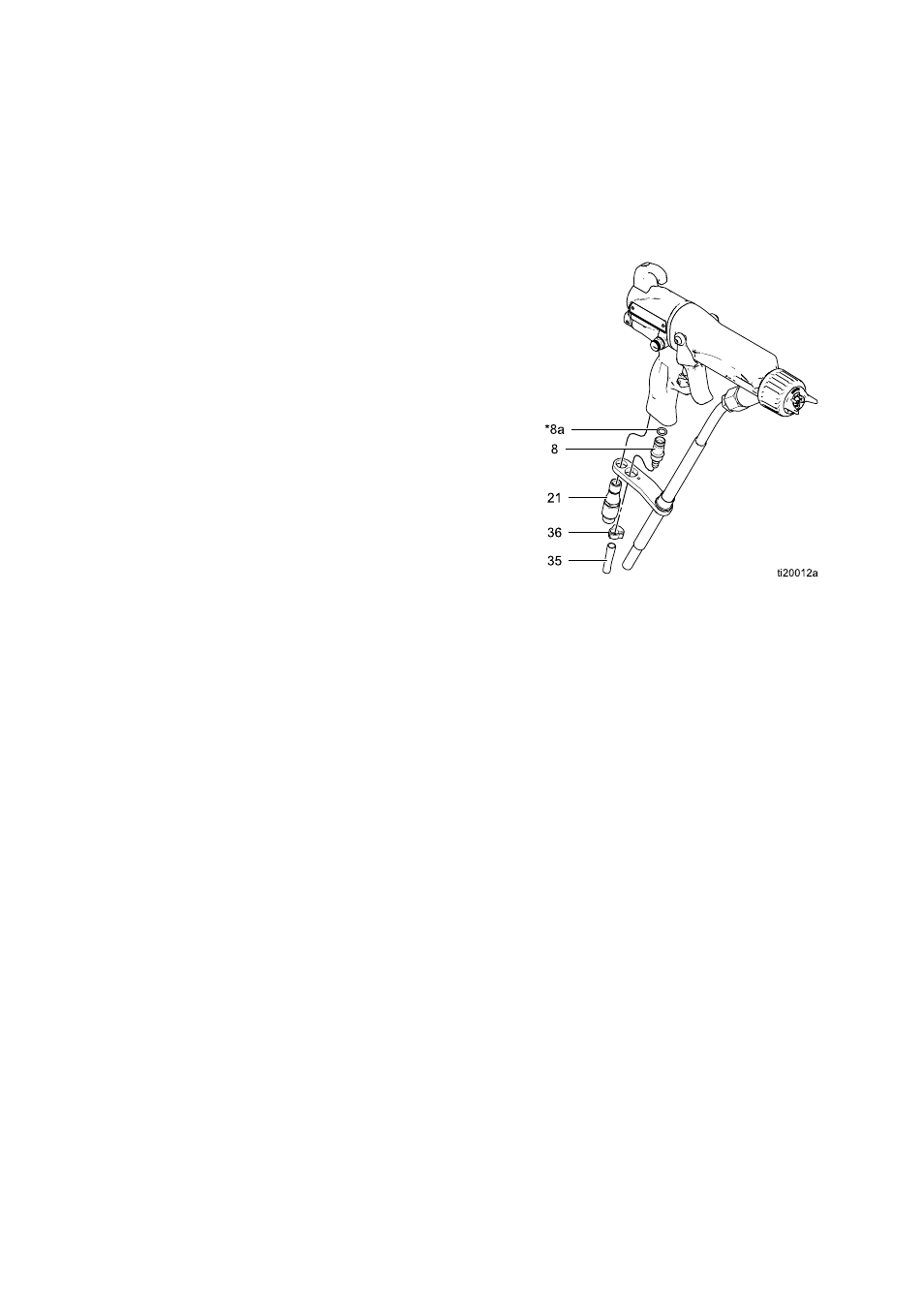

Figure 43 Впускной фитинг для подачи воздуха и
выхлопной воздушный клапан
