Страница 10: Регулировка настройки
Краткое описание пистолета
Экран ошибки
Если модуль Smart утрачивает связь с источником
питания, появляется экран ошибки, индикатор Hz
частоты в герцах становится красным, и модуль Smart
выключается. См. рис. 3 и таблицу 1 на стр. 11.
Это может произойти как в рабочем режиме, так и в
режиме диагностики. См. раздел
неисправностей в работе электроприборов, page 45
.
Для возобновления работы модуля Smart необходимо
восстановить соединение.
ПРИМЕЧАНИЕ. Экран ошибки появляется через
8 секунд. Если пистолет был разобран, перед
распылением подождите 8 секунд и убедитесь в том,
что состояние ошибки не возникает.
ПРИМЕЧАНИЕ. Экран ошибки не появляется при
отсутствии питания в пистолете.

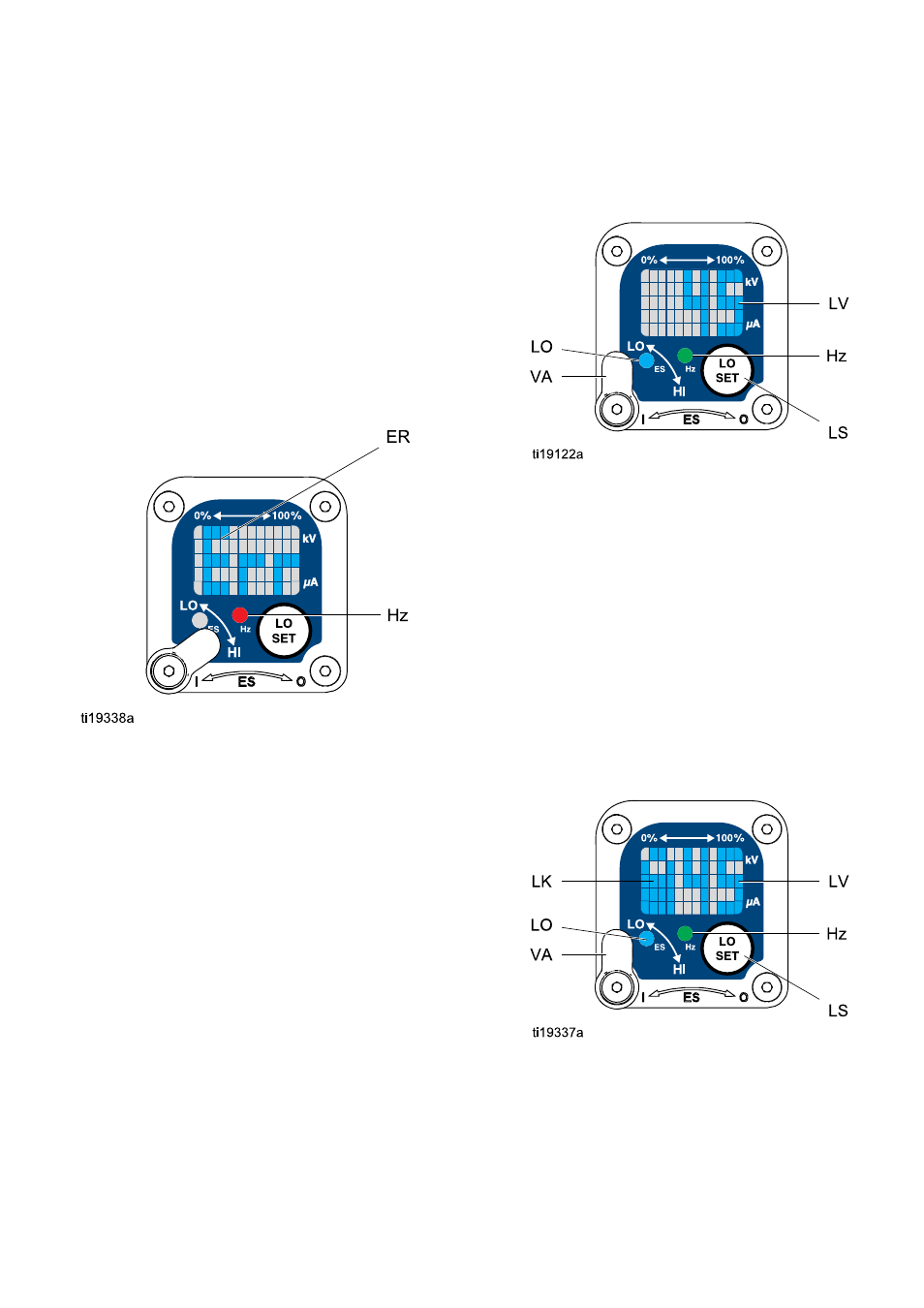

Figure 3 Экран ошибки
Регулировка настройки низкого
напряжения
Настройка низкого напряжения регулируется
пользователем. Чтобы получить доступ к экрану
настройки низкого напряжения, в рабочем режиме
нажмите кнопку LO SET (LS), не удерживая ее.
На экране отобразится текущая настройка низкого
напряжения. См. рис. 4 и табл. 1 на стр. 11. Диапазон
значений: 30–60 кВ.
Установите переключатель регулировки напряжения
(VA) в положение LO. Нажимайте кнопку LO SET
нужное количество раз, чтобы увеличить настройку с
шагом 5. После отображения на дисплее максимальной
настройки (60 кВ) отобразится опять минимальная
настройка (30 кВ). Продолжайте нажимать кнопку, пока
необходимая настройка не будет установлена.
ПРИМЕЧАНИЕ. После 2 секунд пребывания в
неактивном режиме на дисплее опять отобразится
экран рабочего режима.
ПРИМЕЧАНИЕ. Настройку низкого напряжения можно
заблокировать. См. раздел
.
Figure 4 Экран настройки низкого напряжения (без
блокировки)
Символ блокировки
Настройку низкого напряжения можно заблокировать.
Если она заблокирована, на экране появляется символ
блокировки (LK). См. рис. 5 и табл. 1 на стр. 11.
• При нахождении в режиме ВЫСОКОГО напряжения
(HI) настройка низкого напряжения всегда
заблокирована. Символ блокировки будет
появляться при нажатии кнопки LO SET.
• В режиме НИЗКОГО напряжения (LO) символ
блокировки появляется только при включении
блокировки. Для блокирования или разблокирования
настройки низкого напряжения см. раздел
блокировки низкого напряжения, page 14
Figure 5 Экран настройки низкого напряжения (с
блокировкой)
10
332430A
