Дополнительный комплект смесителя – Инструкция по эксплуатации Graco Pro Xp60 AA WB
Страница 20
Установка
Дополнительный комплект
смесителя
Чтобы добавить смеситель в изоляционную систему
Graco, заказывайте арт. № 245895. Перечень деталей
комплекта см. в разделе
1. Снимите напряжение системы (см. раздел
Процедура снятия напряжения жидкости и
2. Снимите давление (см. раздел
3. Откройте дверцу изолированного корпуса.
4. Снимите заднюю часть блока управления (258).
5. Извлеките трубку (A2) из коленчатого патрубка (282)
в воздушном коллекторе (см. раздел ). Установите
Y-образный фитинг (402) на коленчатый патрубок.
Вставьте трубки (A2) и (407) в Y-образный фитинг.
Направьте трубку смесителя (407) в шкаф.
6. Установите на место заднюю часть блока
управления (258).
7. Соберите другие детали комплекта согласно
рисунку. Закрепите смеситель с помощью
установочного винта (408).
8. Систему можно возвращать в эксплуатацию.

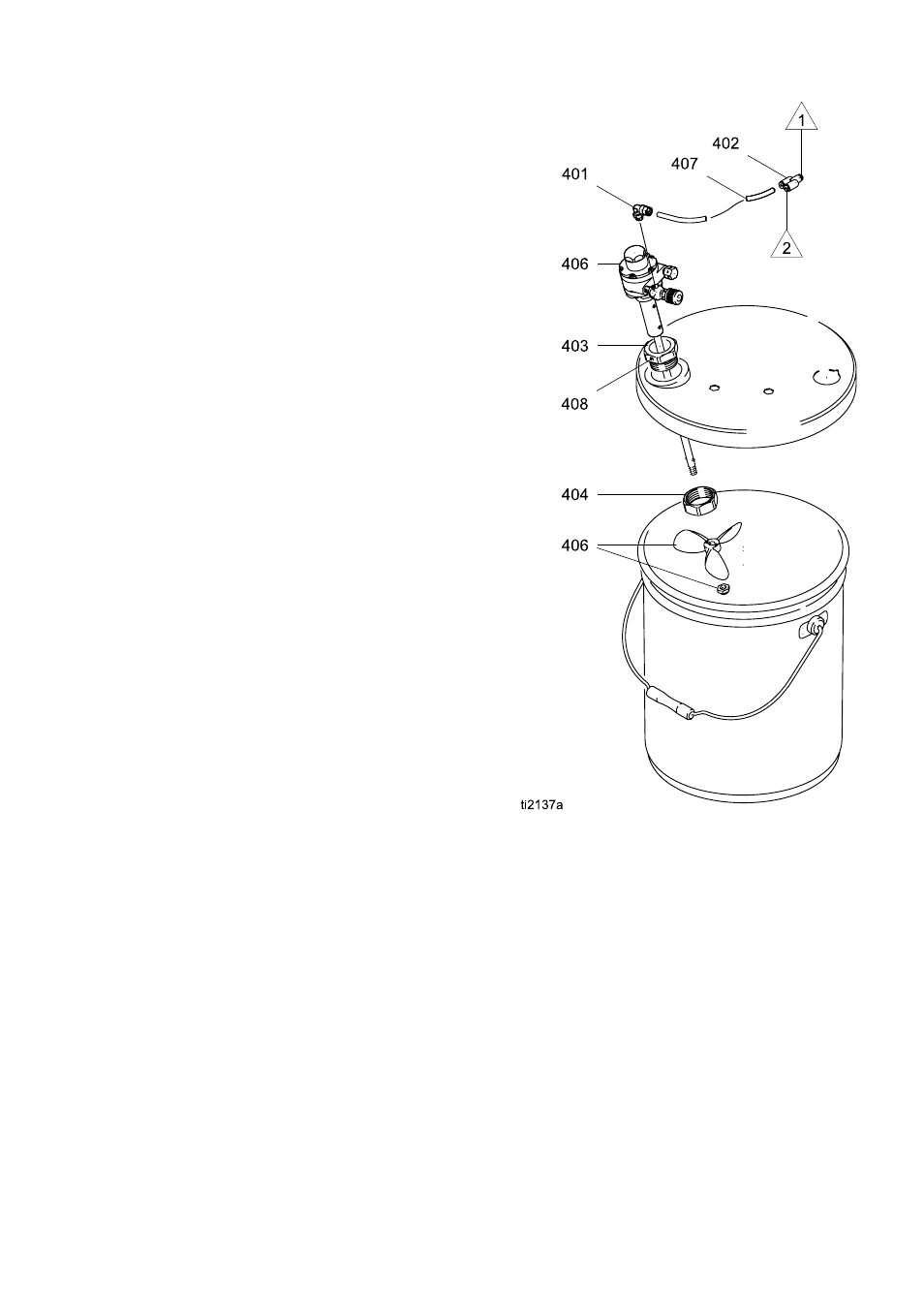

Figure 13 Комплект смесителя 245895
