Проверка электрооборудования
Проверка сопротивления ствола пистолета
1. Вставьте токопроводящую штангу (В) в ствол
пистолета (который был извлечен для проверки
источника питания) и уприте ее в металлический
контакт (С) в передней части ствола.
2. Измерьте сопротивление между токопроводящей
штангой (В) и токопроводящим кольцом (9).
Сопротивление должно составлять 10–30 МОм. В
случае неправильного сопротивления убедитесь
в том, что металлический контакт (С) в стволе и
токопроводящее кольцо (9) чисты и не повреждены.
3. Если сопротивление все равно находится
вне допустимого диапазона, извлеките
токопроводящее кольцо (9) и измерьте
сопротивление между токопроводящей штангой
(В) и проводом, проходящим внизу углубления для
токопроводящего кольца.
4. Если сопротивление соответствует требованиям,
замените токопроводящее кольцо (9). Вставьте
концы токопроводящего кольца в пазы (S) в
передней части ствола и вдавите кольцо в
углубление (G) сильным нажатием.
УВЕДОМЛЕНИЕ
Токопроводящее кольцо (9) представляет собой
контактную металлическую деталь и не является
уплотнительным. Для достижения наилучших
эксплуатационных характеристик и во избежание
потенциального повреждения распылительного
пистолета снимайте токопроводящее кольцо (9)
только для замены и никогда не используйте
пистолет без установленного кольца. Заменяйте
токопроводящее кольцо только оригинальной
запасной деталью производства компании Graco.
5. Если после этого сопротивление все равно
находится вне допустимого диапазона, замените
ствол пистолета.

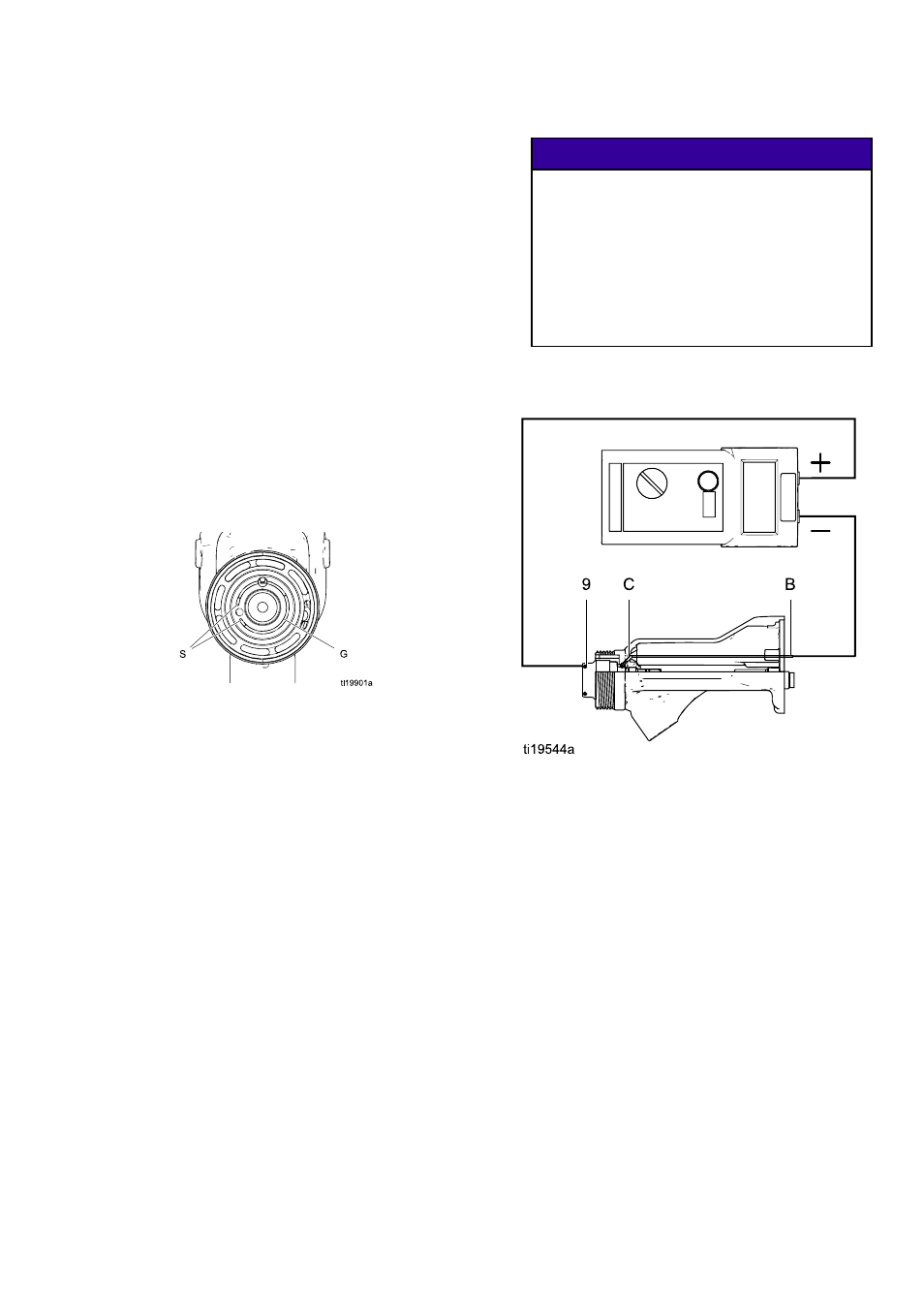

Figure 19 Проверка сопротивления ствола пистолета
