Страница 55: Пульверизации
Ремонт
Ремонт клапана регулировки
воздушного потока от вентилятора
1. См. раздел
Подготовка пистолета к обслуживанию,
.
2. Поместите ключ на плоские поверхности блока
клапана (30) и вывинтите его из рукоятки (16).
ПРИМЕЧАНИЕ. Можно заменить весь блок клапана
(перейдите к пункту
9
) или только отдельные
детали (пункты
3
–
9
).
3. Снимите стопорное кольцо (30d).
4. Поворачивайте вал клапана (30b) против часовой
стрелки, пока он не отсоединится от корпуса
клапана (30a).
5. Снимите уплотнительное кольцо (30c).
6. Очистите все детали и убедитесь в отсутствии
признаков износа или повреждения.
ПРИМЕЧАНИЕ. Используйте бессиликоновую
смазку, арт. № 111265. Избегайте излишнего
смазывания деталей.
7. При сборке клапана регулировки воздушного потока
от вентилятора (30) слегка смажьте резьбу клапана
и полностью ввинчивайте вал (30b) в корпус (30a),
пока он не достигнет нижней точки. Установите
уплотнительное кольцо (30c*), нанесите на него
смазку и отвинчивайте стержень клапана, пока
уплотнительное кольцо не войдет в корпус.
8. Соберите стопорное кольцо (30d) заново.
Вывинчивайте стержень клапана из корпуса, пока
он не упрется в стопорное кольцо.
9. Ввинтите блок клапана (30) в рукоятку пистолета
(16) с помощью ключа, поместив его на плоские
поверхности корпуса. Затягивать следует с
усилием 1,7 Н•м (15 дюйм-фунтов).

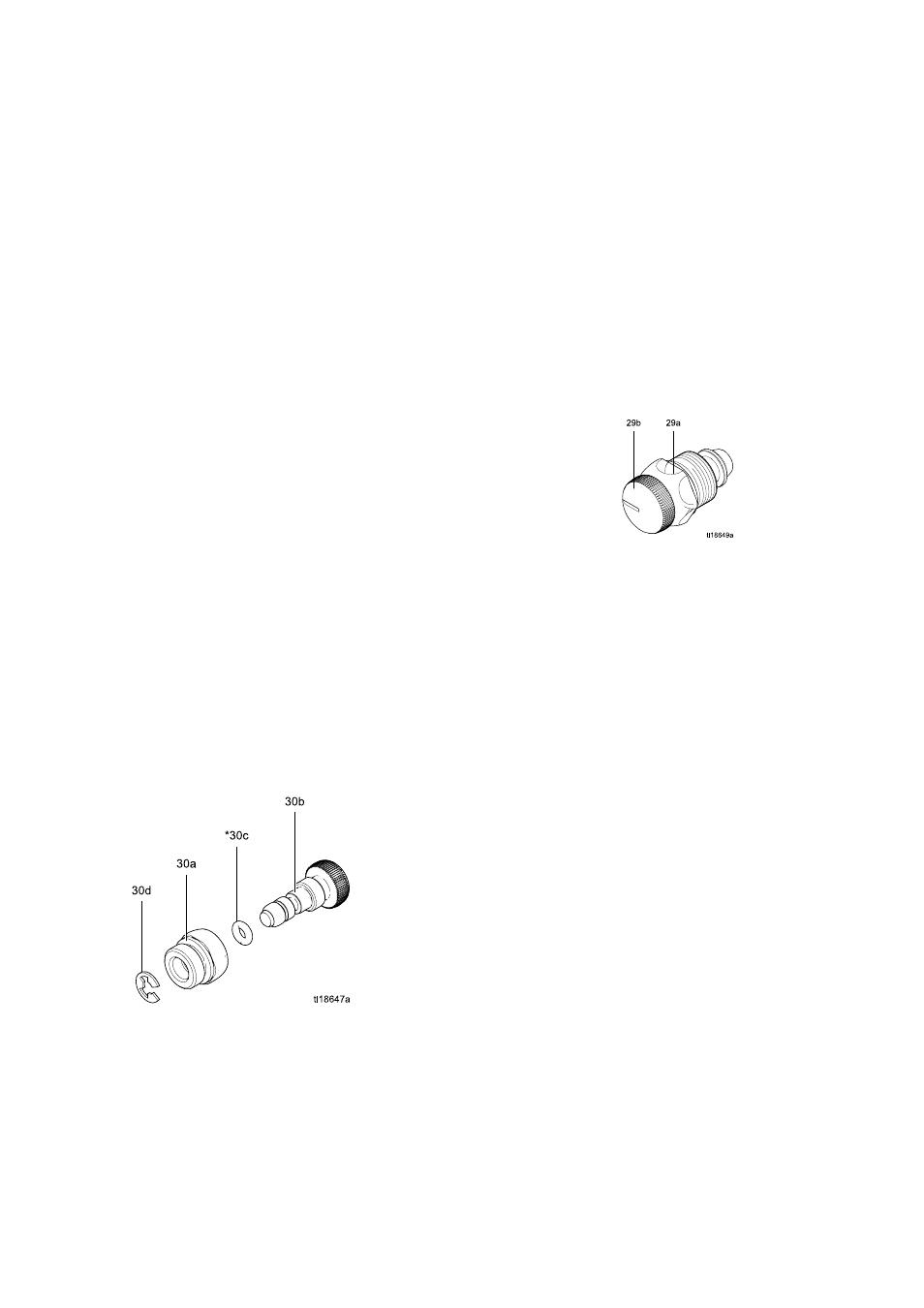

Figure 37 Клапан регулировки воздушного потока от
вентилятора
Ремонт клапана регулировки
воздуха для пульверизации
1. См. раздел
Подготовка пистолета к обслуживанию,
2. Поместите ключ на плоские поверхности блока
клапана (29) и отвинтите его от рукоятки (16).
3. Осмотрите блок клапана. В случае повреждения
установите новый клапан (29).
4. Перед установкой блока клапана в рукоятку
вывинтите стержень клапана (29b) из корпуса (29a)
до полной остановки.
5. Установите блок клапана в рукоятку пистолета.
Затяните корпус клапана (29а) с усилием 1,7 Н•м
(15 дюйм-фунтов).
Figure 38 Клапан регулировки воздуха для
пульверизации
332430A
55
