Ремонт
Замена иглы подачи жидкости
1. См. раздел Подготовка пистолета к обслуживанию,
page 47 .
2. Извлеките блок воздушной крышки и корпус седла
подачи жидкости. См. раздел Замена воздушной
крышки, распылительного наконечника и корпуса
седла для подачи жидкости, page 48 .
3. Снимите ствол пистолета. См. раздел Извлечение
ствола пистолета, page 50 .
4. Извлеките винты пускового курка (13) и снимите
курок (12).
5. Отвинтите колпачок пружины (37). Извлеките
пружину (20a).
6. Вставьте прилагаемую отвертку (60) в гнездо в
задней части иглы подачи жидкости. Протолкните
ее вперед, чтобы два сегмента иглы (R) вошли в
контакт. Это позволит отвинтить иглу от корпуса
пистолета.
7. С помощью многофункционального инструмента
(61) потяните за уплотнительную гайку (N) и
извлеките блок иглы подачи жидкости.
8. Установите блок иглы подачи жидкости в ствол
пистолета. С помощью отвертки (60) вдавите иглу
внутрь и затяните.
9. Установите пружину (20a).
10. Установите колпачок пружины (37). Убедитесь в
том, что пружина заземления (37а) находится на
месте.
11. Установите пусковой курок (12) и винты (13).
12. Установите ствол пистолета. См. раздел
Установка
ствола пистолета, page 50 .
13. Установите корпус седла подачи жидкости и блок
воздушной крышки. См. раздел Замена воздушной
крышки, распылительного наконечника и корпуса
седла для подачи жидкости, page 48 .
14. См. раздел Проверка сопротивления пистолета,
page 36 .

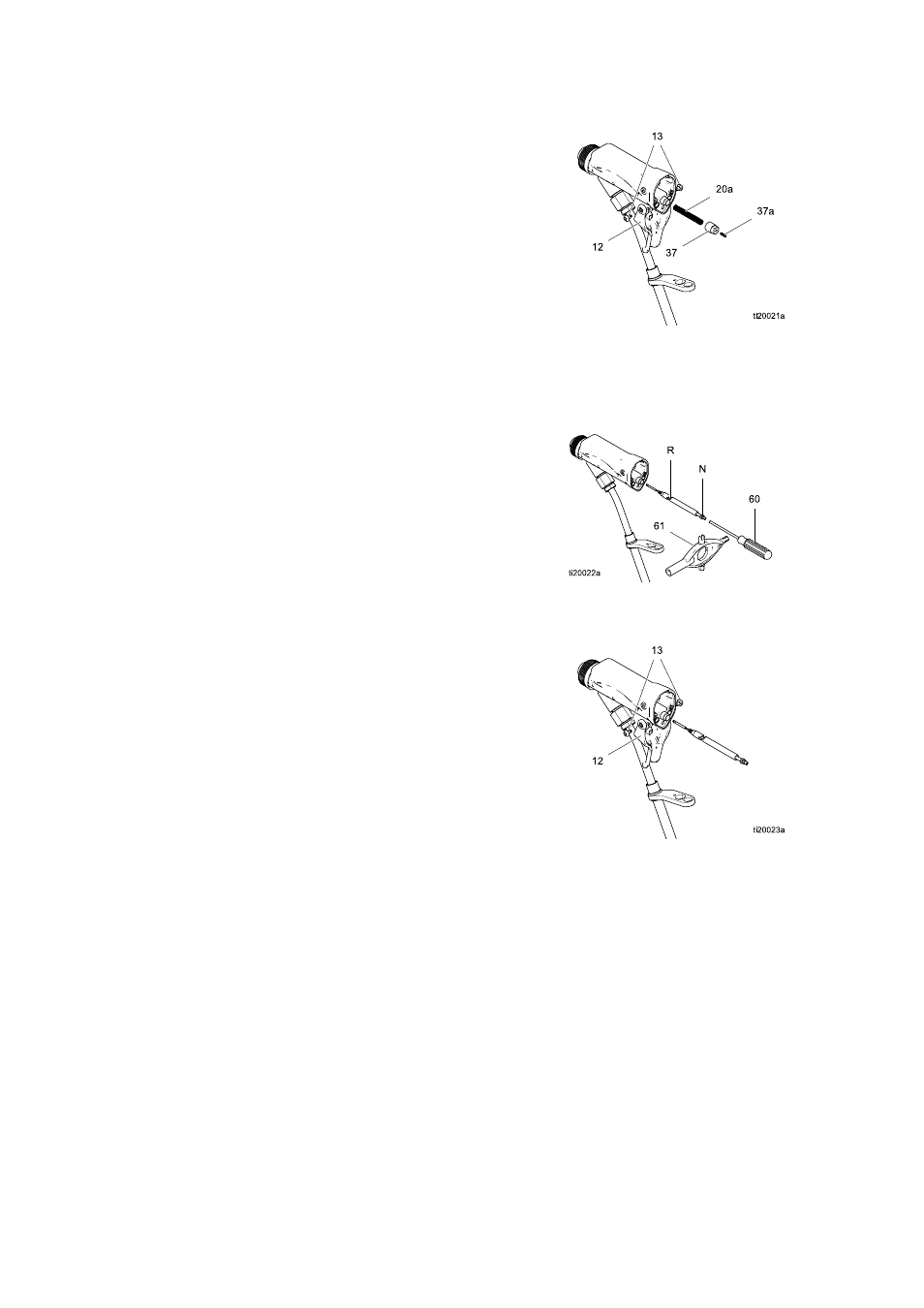

Figure 29 Извлечение крышки и пружин
Figure 30 Извлечение иглы подачи жидкости
Figure 31 Замена иглы подачи жидкости
332430A 51
