Ремонт
Ремонт воздушного клапана
1. См. раздел
Подготовка пистолета к обслуживанию,
.
2. См. раздел
Извлечение ствола пистолета, page 50
3. Извлеките винты (13) и пусковой курок (12).
4. Извлеките клапан ES включения и выключения
электростатического поля. См. раздел
Ремонт клапана ES включения и выключения
электростатического поля, page 56
.
5. Извлеките пружину (2).
6. Надавите на переднюю часть вала воздушного
клапана, чтобы вытолкнуть его из задней части
рукоятки. Осмотрите резиновое уплотнение (23a*)
и замените его при повреждении.
7. Осмотрите П-образное уплотнение (3). Извлекайте
П-образное уплотнение только в случае его
повреждения. В случае извлечения установите
новое П-образное уплотнение так, чтобы его кромки
были направлены в сторону рукоятки пистолета
(16). Насадите П-образное уплотнение на вал
воздушного клапана. Это поможет правильно
установить его в рукоятке пистолета.

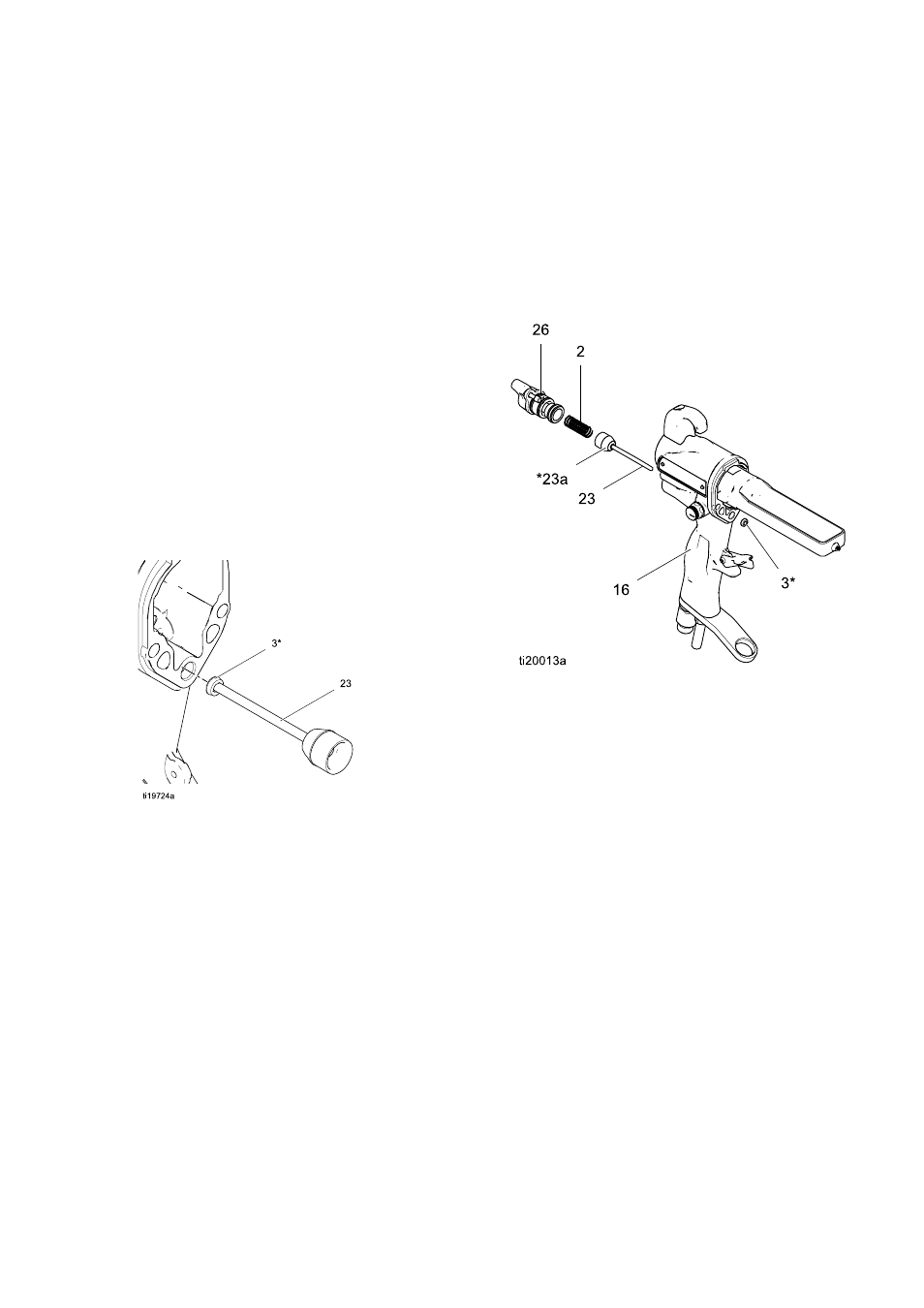

Figure 40 Установка П-образного уплотнения
8. Установите воздушный клапан (23) и пружину (2) в
рукоятку пистолета (16).
9. Установите клапан ES включения и выключения
электростатического поля. См. раздел
Ремонт клапана ES включения и выключения
электростатического поля, page 56
10. Установите пусковой курок (12) и винты (13).
11. См. раздел
Установка ствола пистолета, page 50
Figure 41 Воздушный клапан
