Комплекты деталей
313681D
47
Комплект дренажного крана
256425
Включает дренажный кран (41), соединение (44),
и шланг (45).
Пистолеты и Шланги
Чтобы найти правильные детали для вашей
модели, определите тип пистолета, который Вы
имеете. Правильные шланги и соответствующие
детали внесены в список в таблице каждого
пистолета, как указано ниже.
50-футовый
Воздушный/Жидкостный
Комплект Шланга 24A955
Дополнительный 50-футовый соединительный
жидкостно/воздушный шланг с 20 зажимами.
50-футовый Жидкостный
Шланг 24A413
Дополнительный 50-футовый шланг, 5600 фунтов
на кв. дюйм (38,6 МПа, 386 бар) максимального
рабочего давления.
Поз. Деталь Описание
Кол-
во
9
241812
H52525
24B562
24B317
24B594
ШЛАНГ, жидкостный
G10xxx-G30xxx; исключения, внесены в
список рядом с этой таблицей; 25 футов
(7,6 м), 3300 фунтов на кв. дюйм (22,7
МПа, 227 бар) максимальное рабочее
давление
G30W57-G30W60; Максимальное рабочее
давление 25 футов (7,6 м), 5600 фунтов
на кв. дюйм (38.6 МПа, 386 бар)
G30C13 and G30C57; Максимальное
рабочее давление 50 футов (15,2 м), 3300
фунтов на кв. дюйм (22,7 МПа, 227 бар)
G36xxx; Максимальное рабочее давление
23 футов (7,0 м), 4100 фунтов на кв. дюйм
(28,3 МПа, 283 бар)
G45xxx — G48xxx; Максимальное рабочее
давление 25 футов (7,2 м), 5600 фунтов
на кв. дюйм (38,6 МПа, 386 бар),
1
10
XTR501
Пистолет-распылитель
1
22
239069
ШЛАНГ, обвязка, для G36C03, G36C04,
G36W07, G36W08, G45W05, G45W06; ñì.
G40 иллюстрацию справа)
1
37
166846
ПЕРЕХОДНИК, для опл¸тки шланга
1
XTR 5
ti12636a
9
10
Поз. Деталь Описание
Кол-
во
8
189018
ВЕРТЛЮГ, жидкостный шланг
1
9
241812
24B317
ШЛАНГ, жидкостный
G10xxx-G30xxx, Максимальное рабочее
давление 25 футов (7,6 м), 3300 фунтов
на кв. дюйм (22,7 МПа, 227 бар)
G36xxx-G48xxx, Максимальное рабочее
давление 23 футов (7,0 м), 4100 фунтов
на кв. дюйм (28,3 МПа, 283 бар)
1
10
249242
Пистолет-распылитель типа G40
1
249238
ПИСТОЛЕТ G40 с наконечником RAC
1
287926
Пистолет-распылитель типа G15
1
11
AAM413
НАКОНЕчНИК
1
12
AAMxxx
НАКОНЕЧНИК, выбор, см. руководство
пистолета
1
14
256390
ШЛАНГ, воздушный
1
18
-----
ЗАЖИМ, шланг; закажите Комплект
24A588 для комплекта из 10 шт
7
22
239069
ЗАЖИМ, шланг; закажите Комплект
24A588 для комплекта 10 шланг, обвязка
(только для комплектов G36xxx-G48xxx)
1
37
166846
ПЕРЕХОДНИК, для опл¸тки шланга
1

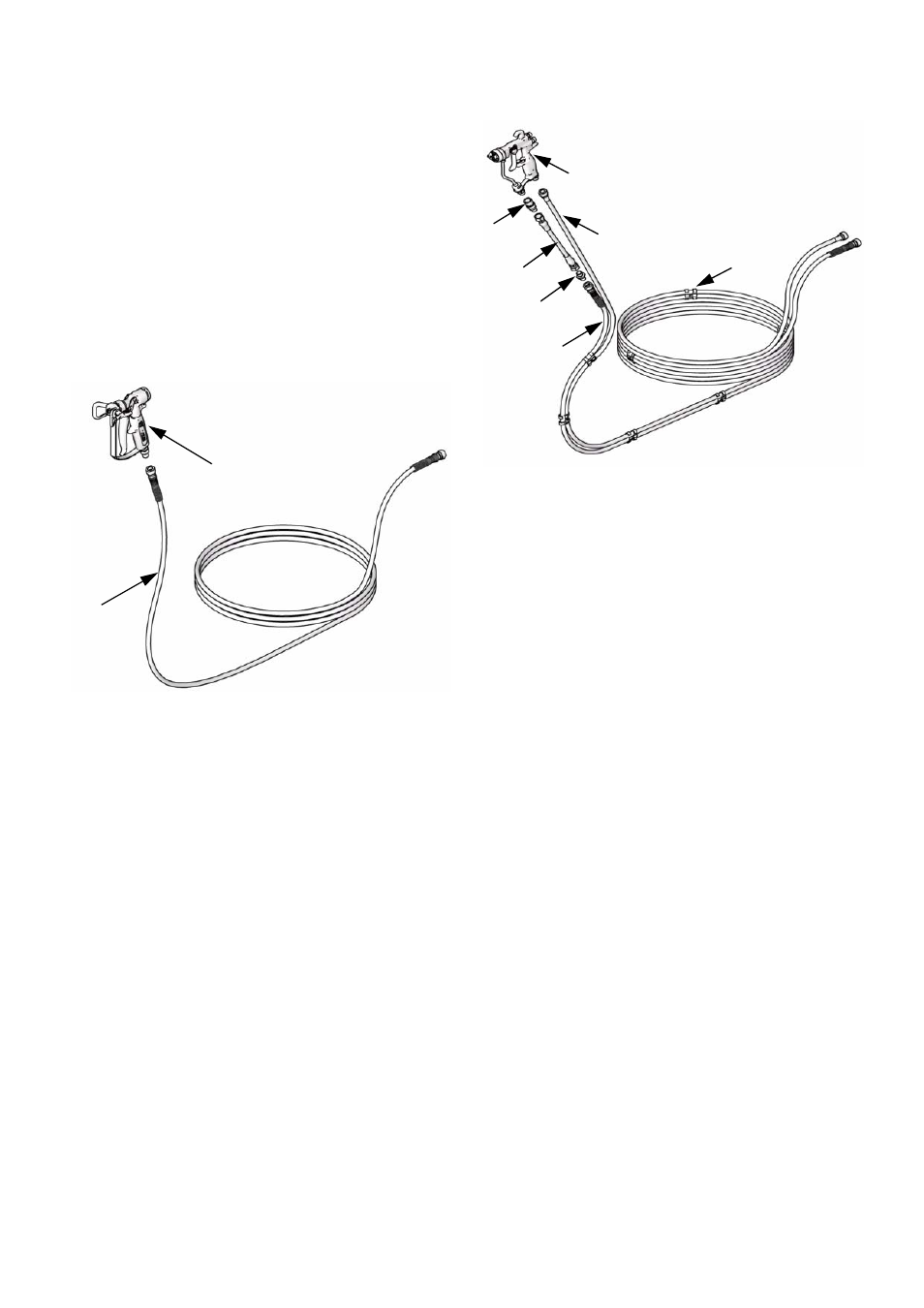

G15 è G40
ti11993a
8
9
10
14
18
22
37
