Комплекты деталей
313681D
43
Комплекты деталей

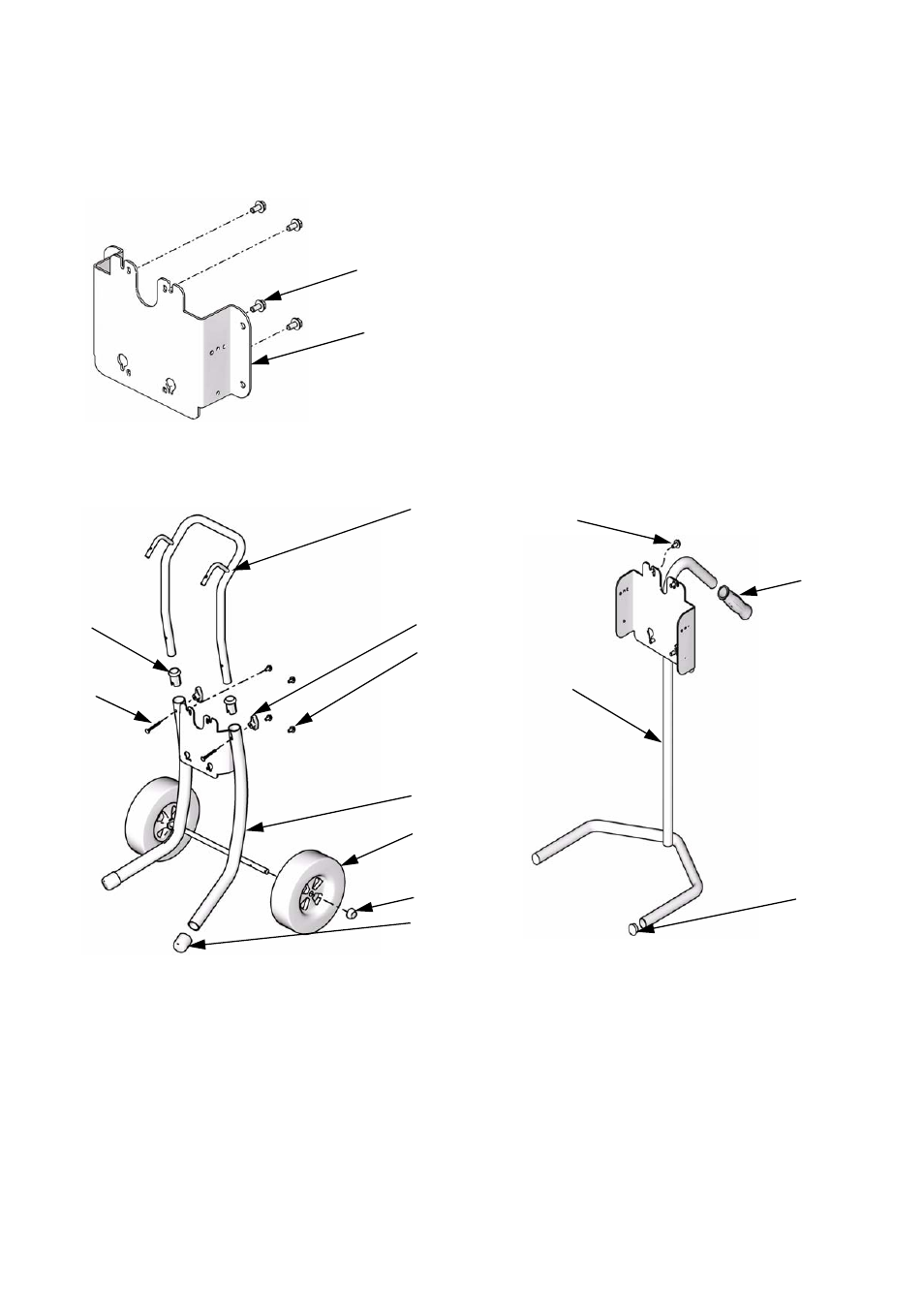

Комплект настенного крепления 24A578
ПРИМЕЧАНИЕ: Комплекта для установки рычагов
24A371 èëè 24A953 (см. страницу 46) также,
требуется для настенного монтажа комплекта,
который имеет пульт управления.
Комплект Крепления на
Тележке 289694
Комплект Крепления на
Стенде 24A577
ti12633a
102
101
Поз. Описание
Кол-во
101
ВИНТ, головка, M8 x 1.25
4
102
ПЛАСТИНА, стенное крепление
1
Поз. Деталь
Описание
Кол-
во
201
-----
ТЕЛЕЖКА, рама
1
202
-----
РУЧКА, тележка
1
203
15C871
КОЛПАЧОК, ножка
2
204
277790
ВТУЛКА, ручка тележки
2
205
119451
КОЛЕСО, полупневматическое
2
206
119452
КОЛПАЧОК, втулка
2
207
115480
КНОПКА, Т-образная ручка
2
208
116630
ВИНТ, несущая конструкция
2
209
111799
ВИНТ, головка, M8 x 1,25
4
201
202
203
204
205
206
207
208
209
ti12634a
Поз. Деталь
Описание
Ко
л-в
о
301
-----
РАМА ДОЗАТОРА
1
302
111799
ВИНТ, головка, M8 x 1,25
4
303
105521
ЗАГЛУШКА, трубка
2
304
108063
ЗАХВАТ, ручка
1
ti12635a
301
302
304
303
