Комплекты деталей
313681D 45

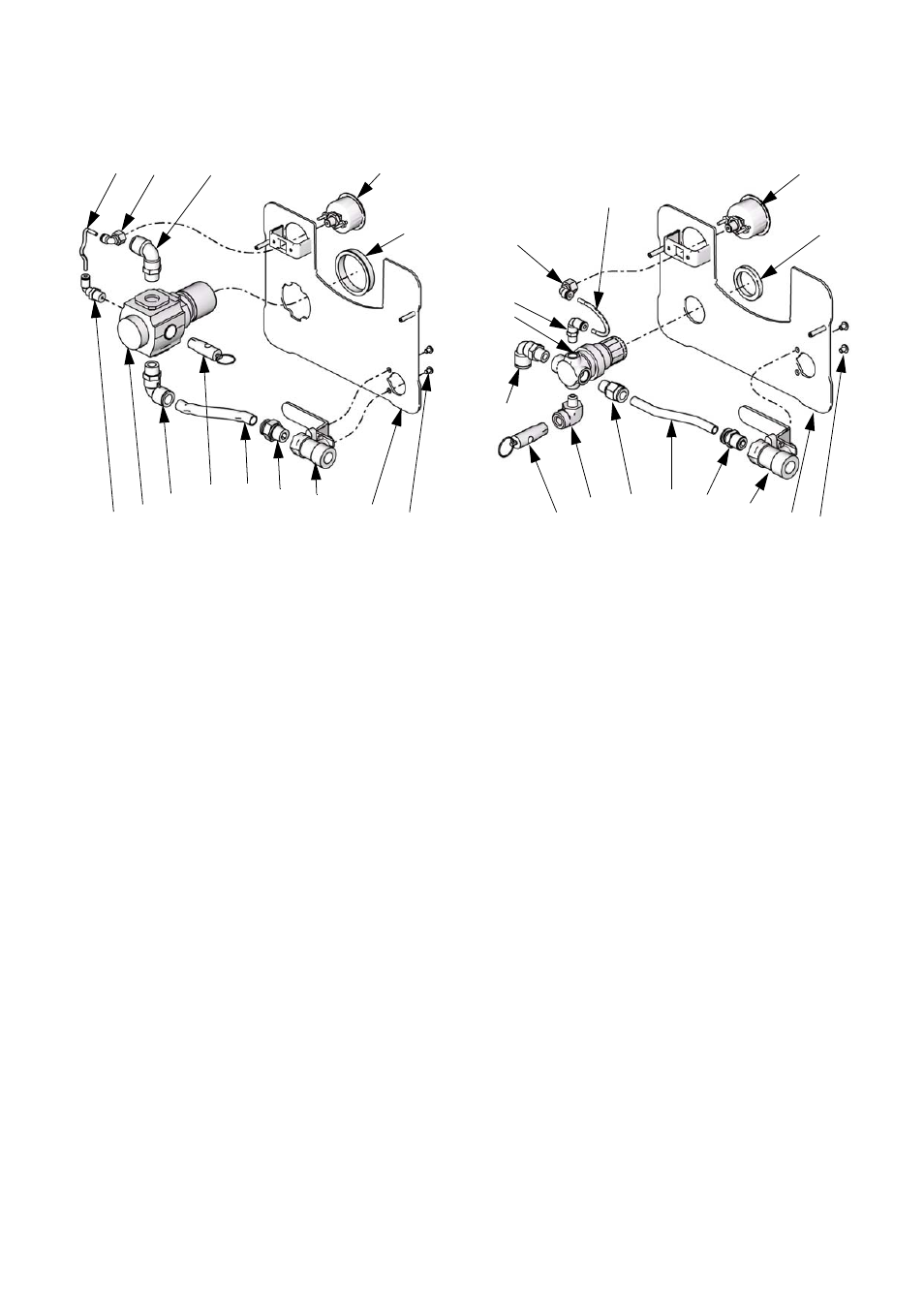

Комплекты Пульта управления только для насоса
Пневмодвигатели M12xxx è M18xxx
Комплект 24A583
Пневмодвигатели M02xxx è M04xxx
Комплект 24A586
306
307
308
301
303
314
317
310
313
326 324
305
304
311
325
301
303
314
317
326 311
305
304
310
313
306
307 308 304
ti13566a ti13567a
Поз. Деталь Описание Кол-во
301 114362 КЛАПАН, шаровой 1
303 061513 ТРУБА, нейлоновая 1,5 футов.
304 121212 КОЛЕНО, вертлюг, 1/2T x 3/8 резьба
npt(m) (наруж.)
2
305 15T536 РЕГУЛЯТОР, воздух, 3/8 резьба npt 1
306 15T937 КОЛЕНО, поворотное; 5/32 T x 1/4
резьба NPT
1
307 054753 ТРУБА, нейлон, черная 5 дюймов
308 15T498 ВЕРТЛЮГ, 90°, 5/32T x 1/8 резьба
npt(f) (внутр.)
1
310 15T500 ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО,
давление
1
311 113498 КЛАПАН, предохранительный 1
313 15T538 ГАЙКА, регулятор 1
314 114381 ВИНТ, крышка, с круглой головкой 2
317 15T557 ПАНЕЛЬ 1
318 15U667 МЕТКА, панель (не показана) 1
319 277794 ВКЛАДЫШ (см. иллюстрацию на
вкладке на странице 44)
1
320 105332 ГАЙКА, замок (не показана) 2
321 15V204 КОЛЕНО, 1/2T x 1/2, резьба npt(см.
иллюстрацию на вкладке на странице
44), замок (не показан)
1
322 ----- КРЫШКА, линза, 12 листов (не
показаны), закажите Комплект
24A540 из 5 листов 1
326 121210 ПЕРЕХОДНИК, прямой, 1/2T x 3/8
резьба npt(m)(наруж.)
1
Поз. Деталь Описание Кол-во
301 114362 КЛАПАН, шаровой 1
303 C12508 ТРУБА, нейлоновая 1,3 футов.
304 121141 КОЛЕНО, вертлюг, 3/8T x 1/4 резьба npt
(m) (наруж.)
1
305 15T499 1/4 РЕГУЛЯТОР, воздушный, 1/4 резьба
npt
1
306 15T866 КОЛЕНО, поворотное; 5/32T x 1/8 резьба
npt
1
307 054753 ТРУБА, нейлон, черная 4 дюйма
308 15T498 ВЕРТЛЮГ, 90°, 5/32T x 1/8 резьба npt(f)
(внутр.)
1
310 15T500 ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО,
давление
1
311 113498 КЛАПАН, предохранительный 1
313 115244 ГАЙКА, регулятор 1
314 114381 ВИНТ, крышка, с круглой головкой 2
317 15T558 ПАНЕЛЬ 1
318 15U665 МЕТКА, панель (не показана) 1
319 277794 ВКЛАДЫШ (см. иллюстрацию на вкладке
на странице 44)
1
320 105332 ГАЙКА, замок (не показана) 2
321 121141 КОЛЕНО, вертлюг, 3/8T x 1/4 резьба
npt(m) (наруж.) (см. иллюстрацию на
вкладке на странице 44)
1
322 ----- КРЫШКА, линза, 12 листов (не
показаны), закажите Комплект 24A540
из 5 листов 1
324 121140 ТРУБНОЕ СОЕДИНЕНИЕ, прямое, 3/8T x
1/4 резьба npt(m) (наруж.)
1
325 121150 КОЛЕНО, 1/4 резьба npt(f) (внутр.) x 1/8
резьба npt(m) (наруж.)
1
326 15T546 ТРУБНОЕ СОЕДИНЕНИЕ, прямое, 3/8T x
3/8 резьба npt(m) (наруж.)
1
