Работа Модуля DataTrak
313681D 25
Работа Модуля DataTrak
ПРИМЕЧАНИЕ: Дисплей (AE) модуля выключится
через 1 минуту для увеличения времени работы от
батареи. Нажмите любую кнопку для включения
дисплея.
Режим Настройки
1. Смотрите Р ИС . 7. Нажмите и удерживайте в
течение 5 секунд, пока не покажется меню
Setup (Настройка).
2. Для ввода установок для разгона (если они
имеются), типоразмера нижней части, единиц
измерения скорости потока, разрешения
разгона и опций ошибки E1, E2 è E5, нажмите
для изменения значения, а затем для
сохранения значения и переместите курсор на
следующее поле данных. См. страницу 27 для
описания E1, E2, è E5 кодов ошибок..
ПРИМЕЧАНИЕ: Graco рекомендует установить
разгон (если оборудовано) на 60 .
ПРИМЕЧАНИЕ: Во время разгона, опции ошибки
E1, E2 è E5 разрешены, и на дисплее настройки
✓
появится знак . Смотрите Р ИС . 7.
3. Переместите курсор на поле опции разрешения
ошибки E5, а затем снова нажмите для
выхода из режима настройки.
Режим работы
Разгон
ПРИМЕЧАНИЕ: DataTrak поставляется с и без
предохранения от разгона. Комплекты с M02xxx
пневмодвигателями поставляются без соленоида
разгона. Все другие комплекты оборудованы
соленоидом против разгона.
1. Смотрите Р ИС . 7. Если разгон насоса
происходит, соленоид разгона приводится в
действие, останавливая насос. СВЕТОДИОД
(AD) будет мигать, и дисплей (AE) укажет
состояние разгона (см. Таблица 1). Дисплей
будет циклировать по шести экранам с
инструкциями.

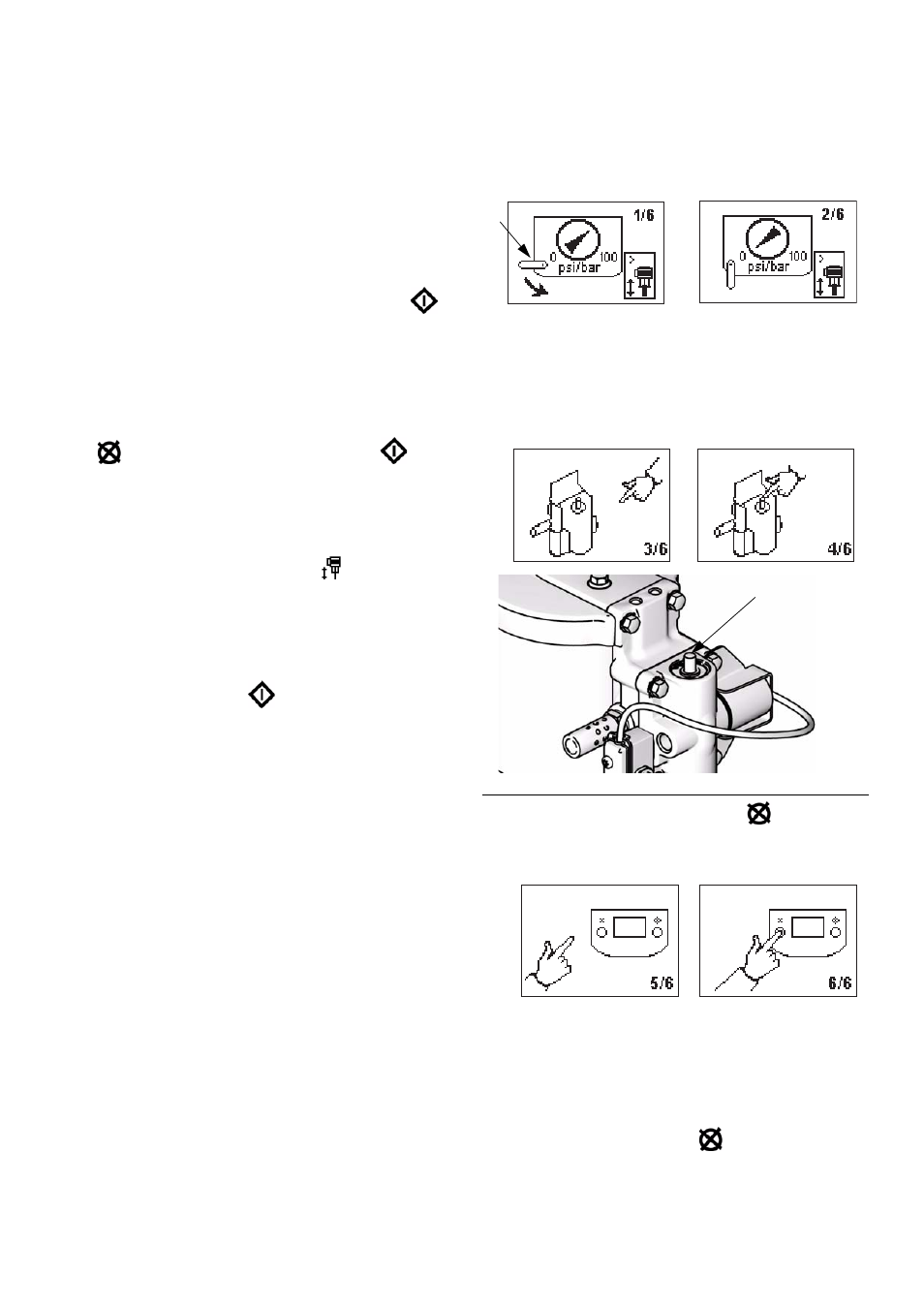

2. Экраны разгона 1 и 2: Для сброса монитора
разгона в исходное состояние, закройте главный
воздушный клапан (E). Ждите, пока воздуха
полностью не выйдет из пневмодвигателя.
3. Экраны разгона 3 и 4: После того, как воздух
выйдет, толкните кнопку освобождения
соленоида (J) вниз, чтобы вновь установить
воздушный клапан. Кнопка отскочит назад,
когда воздушный клапан повторно встанет на
давление.
4. Экраны разгона 5 и 6: Нажмите для
удаления кода диагностики и для возврата
разгонного соленоида в исходное состояние.
5. Откройте главный воздушный клапан (E) для
перезапуска насоса.
ПРИМЕЧАНИЕ: Для блокировки мониторинга
разгона перейдите в режим настройки и установите
значение разгона равным 0 (нуль) или переключите
(RT) в положение Off (Выкл.) (см. Р ИС . 7).
Р ИС . 8. Кнопка Освобождения Соленоида
J
ti11902a
