Установка
313681D 17
• Прозрачный шланг (N, помеченный «Только
Воздушный шланг») снабжает пистолет
воздухом.
• Синий шланг (M) обеспечивает подачу
жидкости на пистолет.
• Поворотная трубка пистолета (K) обеспечивает
свободное движение пистолета и поставляется
установленной на синем шланге (AA
комплекты). Безвоздушный пистолет имеет
встроенный жидкостный вертлюг.
• Приемный рукав (V) с фильтром позволяет
насосу, засасывать жидкость из 5-галлонового
ведра (на 19 литров). Жидкий бункер с ситом
также имеется в наличии.
• Фильтр жидкости (P) с элементом из
нержавеющей стали на 60 сите (250 микрон)
отфильтровывает частицы из жидкости на
выходе насоса.
• Жидкостный дренажный клапан (W)
разгружает давление жидкости в шланге и
пистолете.
• DataTrak (F) обеспечивает диагностику насоса и
информацию об использовании материалов.
Комплекты, снабженные DataTrak ñ M02xxx
пневмодвигателями не имеют соленоида
разгона; все другие комплекты с DataTrak -
имеют. См. страницу 24.
Принадлежности
воздуховода
Установите следующие принадлежности в порядке,
указанном на Р
ИС . 1, при необходимости используя
переходники.
• Линейный воздушный фильтр (B) удаляет грязь
и влагу из подаваемого сжатого воздуха.
• Второй воздушный кран стравливающего типа
(A) изолирует принадлежности воздушной
линии для обслуживания. Устанавливается
выше остальных принадлежностей
воздухопровода по направлению потока.
Заземление
1. Насос: Смотрите Р ИС . 2. Проверьте, что винт
заземления (GS) зажат надежно прикручен к
пневмодвигателю. Подсоедините другой конец
провода (S) к надежной линии заземления.
2. Жидкостные шланги насоса: используйте
только электрически проводящие жидкостные
шланги Проверьте электрическое
сопротивление шлангов. Если общее
сопротивление до точки заземления более, чем
29 мегом, немедленно замените шланг.
3. Воздушный компрессор: следуйте инструкциям
производителя.
4. Пистолет-распылитель: заземлите путем
подключения к правильно заземленному
шлангу для жидкости и насосу.
5. Сосуд подачи жидкости: следуйте местным
нормативам.
6. Объект распыления: следуйте местным
нормативам.
7. Все емкости для растворителя, используемого
при промывке: следуйте местным нормативам.
Используйте только металлические
электропроводящие емкости, установленные на
заземленной поверхности. Не ставьте
контейнер на непроводящую ток поверхность,
например, на бумагу или картон, так как это
нарушит целостность заземления.
8. Чтобы обеспечить заземление при промывке
или сбросе давления, плотно прижмите
металлическую часть распылителя к боковой
поверхности заземленной металлической
емкости, затем нажмите курок
пистолета-распылителя.

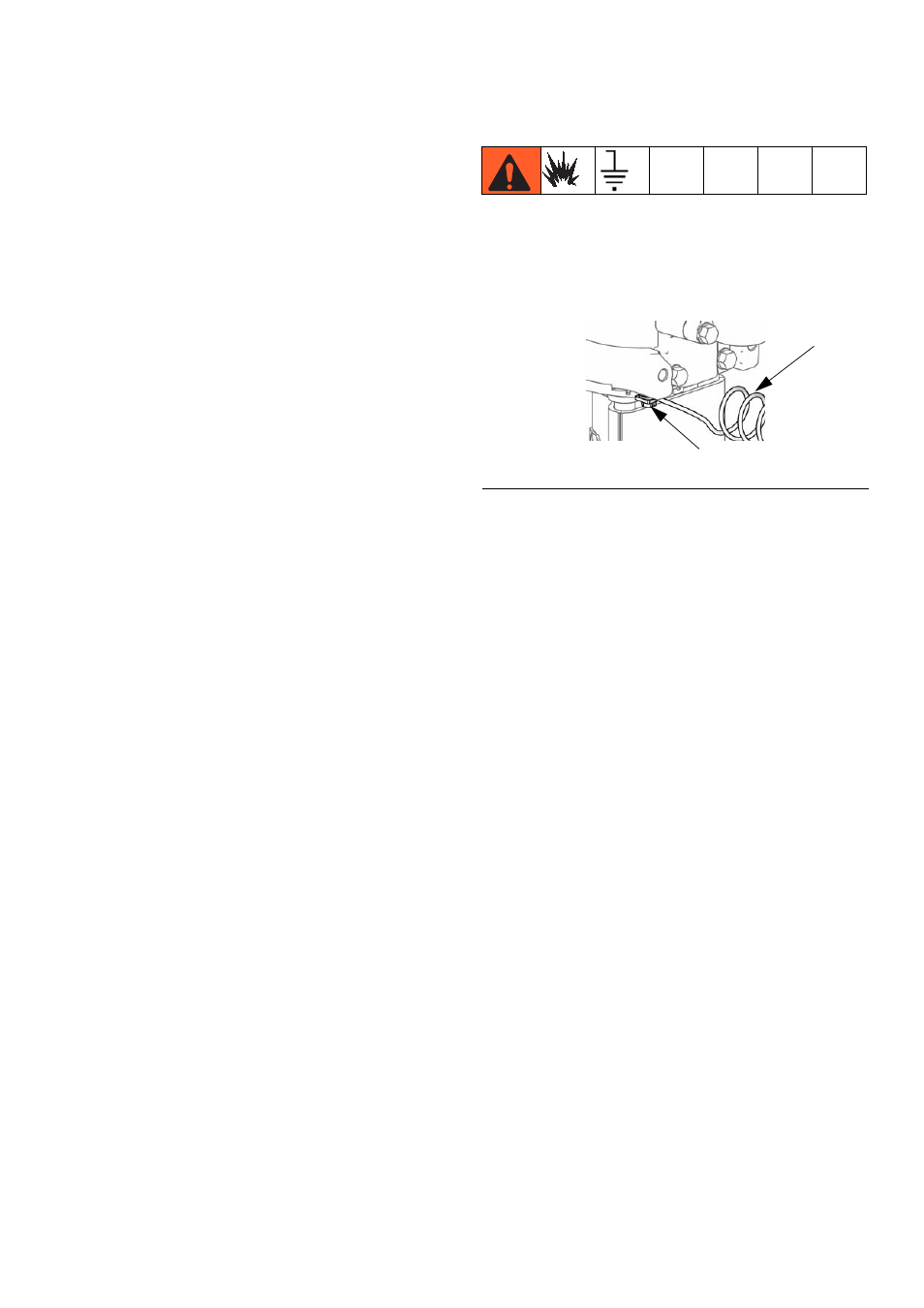

Р ИС . 2. Винт заземления и провод
S
GS
ti12914a
