Установка
313681D
15
Установка
Конфигурации комплекта изменяются широко. См. страницы 6-14, чтобы определить компоненты,
включенные в вашу модель. Позиции, определяемые Как принадлежности не включены в комплекты.
A
Воздушный Запорный Клапан (дополнительное
вспомогательное устройство)
B
Воздушный фильтр (дополнительное
вспомогательное устройство)
C
Манометр Давления Воздуха Пистолета
D
Регулятор Давления Воздуха Пистолета
E
Главный Воздушный Клапан Стравливающего Типа
F
DataTrak
™
G
Манометр Давления Воздуха Насоса
H
Регулятор Давления Воздуха Насоса
J
Кнопка Освобождения Соленоида ( только для
комплектов DataTrak, не видим, см. Р
ИС
. 8, страница
25)
K
Поворотная Трубка Пистолета
L
Пневматический Пистолет-Распылитель
M
Шланг Подачи Жидкости На Пистолет-Распылитель
N
Шланг Для Подачи Воздуха к
Пистолету-Распылителю
P
Фильтр Жидкости
R
Выход Жидкост Из Насоса
S
Провод Заземления
T
(Влажный Колпачок) (не видим, см. Р
ИС
. 4, страница
19)
U
Вход Подачи Жидкости Насоса
V
Шланг Всасывания
W
Клапан Слива Жидкости

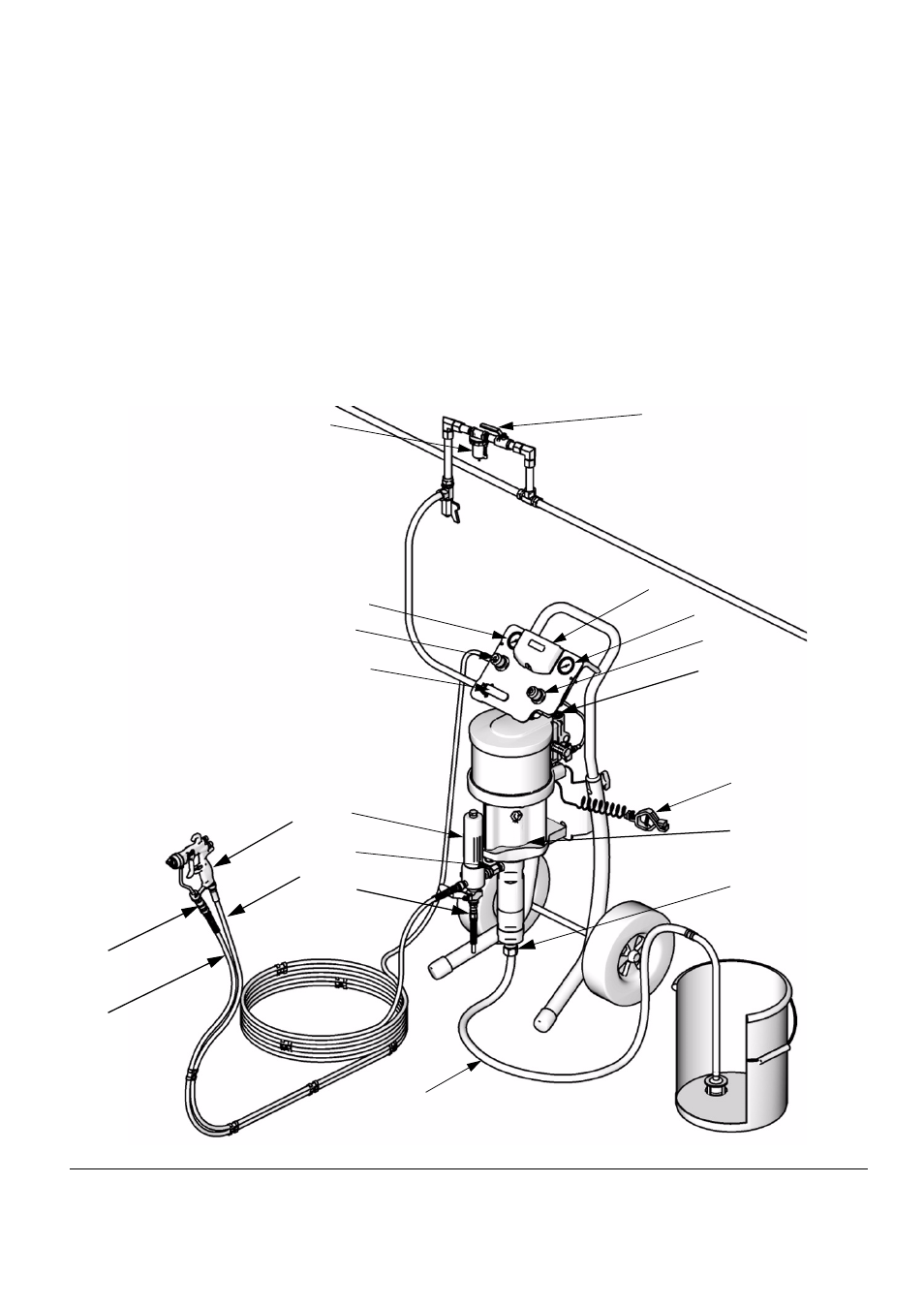

Р
ИС
. 1. Типовая Установка Оборудования
G
U
R
C
E
S
P
F
D
H
V
G15 Показан
Пистолет-Распылитель
со Шлангом Подачи
A
B
N
M
K
L
J
T
ti12800a
W
