Комплекты деталей
44
313681D

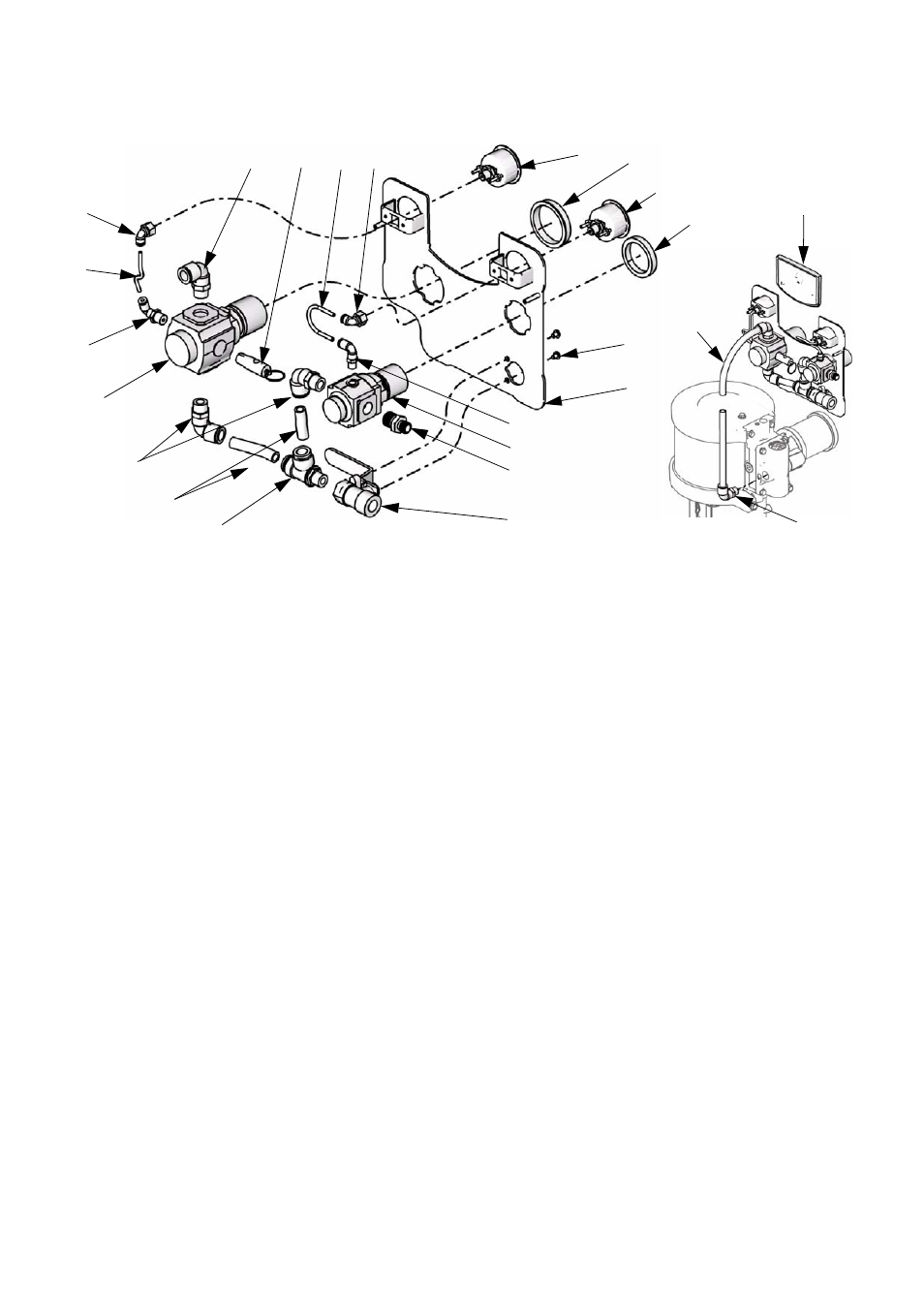

Комплекты Пульта управления насоса и пистолета
Пневмодвигатели M12xxx è M18xxx
Комплекты 24A581, 24A582, è 24A584
Пневмодвигатели M02xxx è M04xxx
Комплект 24A585
301
302
303
304
305
306
307
308
312
314
317
309
308
304
310
316
ti13565a
311 307
313
319
321
303
310
ti13467a
315
Поз. Деталь Описание
Кол-во
301
114362 КЛАПАН, шаровой
1
302
15T643 ВЕРТЛЮГ, Т-образный элемент, 3/8
резьба npt (m) (наруж.) x 1/2T
1
303
061513 ТРУБА, нейлоновая
1,3 футов.
304
121212 КОЛЕНО, вертлюг, 1/2T x 3/8 резьба
npt (m)(наруж.)
3
305
15T536 РЕГУЛЯТОР, воздух, насос 3/8
резьба NPT
1
306
15T937 КОЛЕНО, поворотное; 5/32 T x 1/4
резьба NPT
1
307
054753 ТРУБА, нейлон, черная
4 дюйма
308
15T498 ВЕРТЛЮГ, 90°, 5/32T x 1/8 резьба
npt(f) (внутр.)
2
309
15T866 КОЛЕНО, поворотное; 5/32T x 1/8
резьба npt
1
310
15T500 ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО,
давление
2
311
113498
116643
120306
КЛАПАН, предохранительный
Комплект 24A581
Комплект 24A582
Комплект 24A583
1
312
164672 ПЕРЕХОДНИК
1
313
15T538 ГАЙКА, регулятор
1
314
114381 ВИНТ, крышка, с круглой головкой
2
315
15T539 РЕГУЛЯТОР, воздух, 3/8 резьба npt
1
316
116514 ГАЙКА, регулятор
1
317
15T555 ПАНЕЛЬ
1
318
15U666 МЕТКА, панель (не показана)
1
319
277794 ВКЛАДЫШ
1
320
105332 ГАЙКА, замок (не показана)
2
321
15V204 КОЛЕНО, 1/2T x 1/2 резьба Nnpt
1
322
-----
КРЫШКА, линза, 12 листов (не
показаны), закажите Комплект
24A540 из 5 листов
1
Поз. Деталь Описание
Кол-во
301
114362
КЛАПАН, шаровой
1
302
15T638
ВЕРТЛЮГ, Т-образный элемент
1
303
C12508
ТРУБА, нейлоновая
1,3
футов.
304
121141
КОЛЕНО, вертлюг, 3/8T x 1/4 резьба npt
(m)(наруж.)
3
305
15T499
РЕГУЛЯТОР, воздуха, 1/4 резьба npt
1
306
15T866
КОЛЕНО, поворотное; 5/32T x 1/8 резьба
npt
2
307
054753
ТРУБА, нейлон, черная
4 дюйма
308
15T498
ВЕРТЛЮГ, 90°, 5/32T x 1/8 резьба npt (f)
(внутр.)
2
310
15T500
ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО,
давление
2
311
113498
КЛАПАН, предохранительный
1
312
162453
ПЕРЕХОДНИК, 1/4 резьба NPS (наруж.)
x 1/4 резьба npt
1
313
115244
ГАЙКА, регулятор
2
314
114381
ВИНТ, крышка, с круглой головкой
2
315
121141
РЕГУЛЯТОР, воздушный,
Пистолет-Распылитель1/4 резьба npt
1
317
15T556
ПАНЕЛЬ
1
318
15U664
МЕТКА, панель (не показана)
1
319
277794
ВКЛАДЫШ
1
320
105332
ГАЙКА, замок (не показана)
2
321
121141
КОЛЕНО, 3/8T x 1/4 резьба npt (m)
(наруж.)
1
322
-----
КРЫШКА, линза, 12 листов (не
показаны), закажите Комплект 24A540
из 5 листов
1
323
121150
КОЛЕНО, 1/4 npt (f) (футы) x 1/8 резьба
npt (m) (наруж.)
1
