Подготовка к работе
3A2804B
9
3.
Только для моделей насосов с подачей
всасыванием и самотеком. С помощью
смазочного прибора посчитайте, сколько
капель упало из каплеуловителя (4) в
смотровой колодец (2) за одну минуту.
Число упавших капель в смотровой колодец равно
количеству масла, нагнетаемого насосом. Для
получения дополнительной информации о
преобразовании количества капель в минуту в
единицы расхода см. раздел «Спецификации»,
стр. 10.
Только для моделей насосов с подачей
нагнетанием. Измерьте выходной объем на точках
смазки.
4.
В случае необходимости дополнительной
регулировки повторите шаги 2 и 3.
5.
Как только насос настроен до необходимой
спецификации, затяните гайку регулировочного
винта (9) (Р
ИС
. 9).
ПРИМЕЧАНИЕ. Длина хода поршня, установленная
в районе нуля, может вызвать нестабильный поток.
Расчет выходной производительности
Количество капель, падающих в смотровой
колодец, равно количеству масла, нагнетаемого
насосом. Объем насоса может быть отрегулирован
с помощью регулировочного винта (8) (Р
ИС
. 9) для
изменения хода поршня. (См. раздел «Регулировка
насоса».)
Расчет количества пинт за день
Расчет минимальной и максимальной выходной
производительности насоса в пинтах за день
* Минимальное и максимальное количество капель за ход
перечислены в разделе «Спецификации», стр. 10.
Пример.
В следующих примерах рассчитан максимальный и
минимальный поток для 1/4 дюймовой модели
насоса с электрическим мотором и передаточным
числом 300:1.
Для расчета максимального потока выполните
указанные далее действия.
Для расчета минимального потока выполните
указанные далее действия.
Замените максимально количество (12 капель за
ход, как использовано в уравнении выше)
минимальным количеством (2 капли за ход =
минимум 1,17 пинты за день).

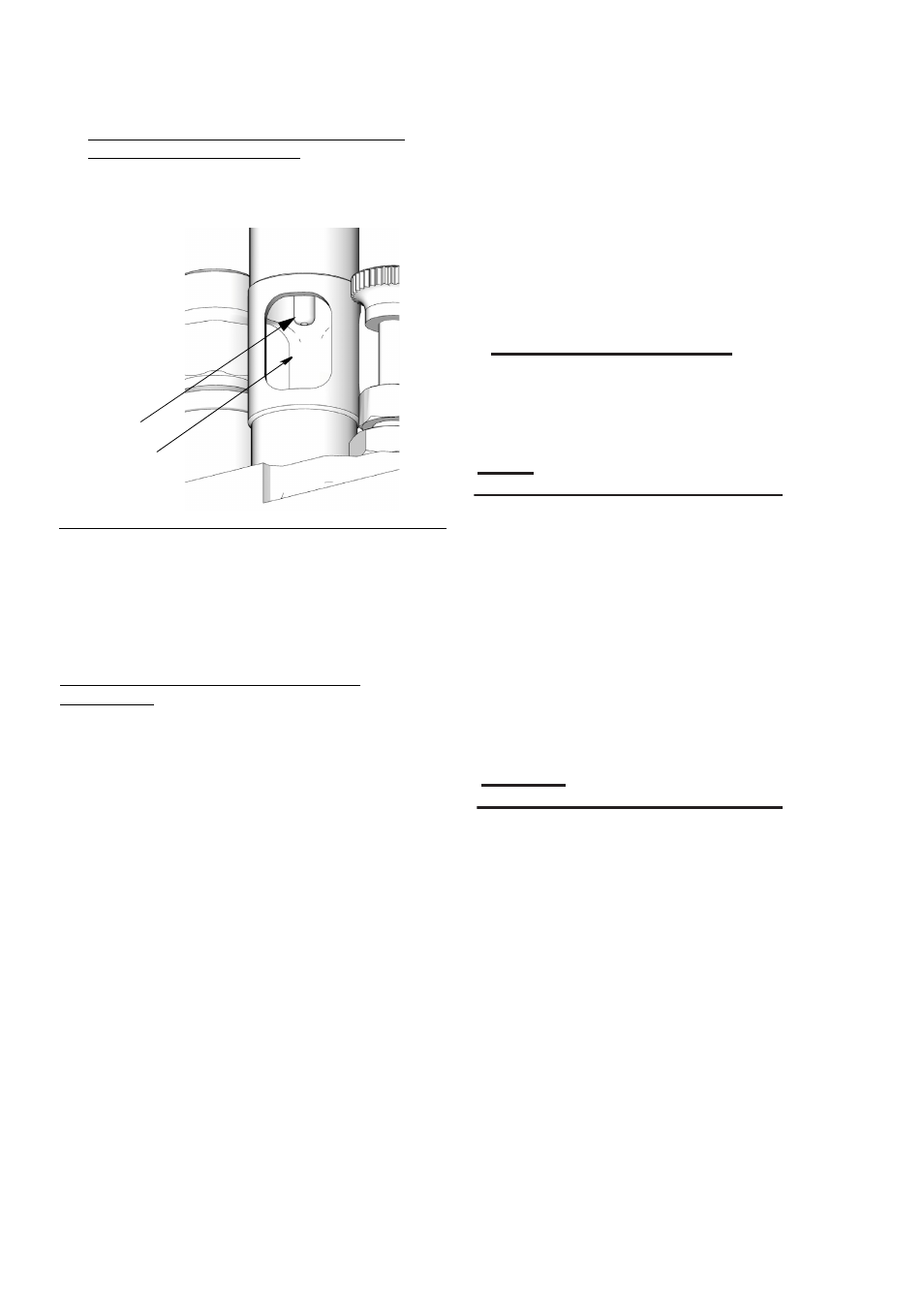

Р
ИС
. 10
2
4
1XPEHU RI GURSV0LQXWH
PLQGD\
;
1XPEHU RI 'URSV LQ D 3LQW
3LQWV 3HU 'D\
,QSXW 6SHHG
*HDU 5DWLR
3XPS 2XWSXW
0LQ RU 0D[
GURSVVWURNH
PLQGD\
;
;
1XPEHU RI 'URSV LQ D 3LQW
0LQ RU 0D[
3XPS 2XWSXW
3LQWV 3HU 'D\
1725 RPM
300:1 Gear Ratio
Max 12 drops
per stroke
1440 min.
X
X
14438(Number of Drops in a Pint)
=
Max 6.88
Pints/day
