Предупреждения
4 3A2804B
Процедура снятия давления
1. Остановите смазочный насос.
2. Закройте клапан подачи масла, расположенный
выше насоса, если он установлен.
3. Откройте клапан слива, расположенный ниже
насоса, если он установлен.
4. Медленно приоткройте трубопроводные
переходники для сброса давления.
Установка насоса
Заземление
Убедитесь в том, что резервуар и насос надежно
заземлены с помощью крепежного винта.
Монтаж насоса
ПРИМЕЧАНИЕ.
• Убедитесь в том, что размер коробки и системы
смазки соответствует выбранному давлению.
• Убедитесь в том, что в системе установлено
устройство снятия давления, подходящее для
вашего аппарата.
•
Осмотрите коробку на предмет изношенных или
поврежденных компонентов.
1. Убедитесь в чистоте крышки резервуара,
используемой в качестве поверхности для
установки насоса. При необходимости
осуществите очистку.

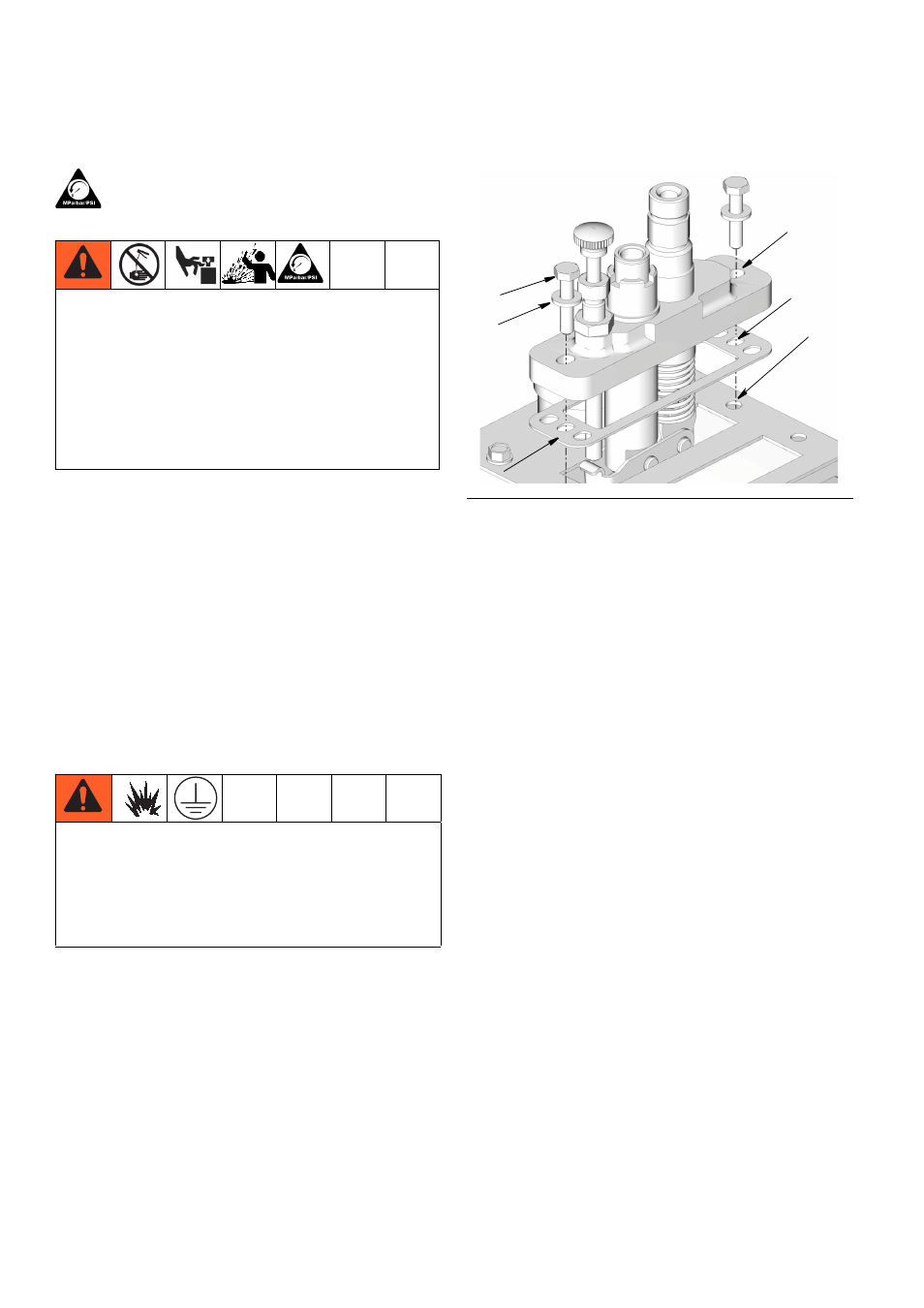

2. Выровняйте прокладку (a) с отверстием в
верхней части крышки резервуара таким
образом, чтобы отверстия (b) на каждом конце
прокладки совпадали с крепежными
отверстиями (c) на крышке резервуара (Р
ИС . 1).
ПРИМЕЧАНИЕ. Только для сигнального
насоса. Для достижения оптимальной
производительности закрепите сигнальный
насос подальше от приводного
электродвигателя.
• Для насосов с подачей самотеком и
нагнетанием пропустите шаг 3 и
продолжайте установку с шага 4.
• Для сигнальных насосов пропустите шаг 3а и
продолжайте установку с шага 3b.
• Для нагнетательных насосов с подачей
накачкой выполните шаг 3а и 3b.
3. Для насосов с подачей путем всасывания
установите впускной фильтр насоса.
a. Проверьте длину трубы всасывания. Если
она не помещается в резервуар,
используйте плоскогубцы, чтобы отделить
нижнюю часть трубы (а) (Р
ИС . 2).
Процедуру снятия давления требуется
выполнять каждый раз, когда в тексте
приводится этот символ.
I
Оборудование остается под давлением, пока оно
не будет снято вручную. Во избежание получения
серьезной травмы (например, прокола кожи)
вследствие воздействия жидкости под давлением,
разбрызгивания жидкости или контакта с
движущимися деталями выполняйте процедуру
снятия давления после завершения распыления и
перед чисткой, проверкой либо обслуживанием
оборудования.
Оборудование следует заземлить, чтобы снизить
риск образования статического заряда и
поражения током. В результате удара током или
образования статического разряда вероятно
возгорание или взрыв. Заземление обеспечивает
отвод электрического тока.
Р ИС . 1
d
c
a
b e
f
