Технические характеристики
14
3A2804B

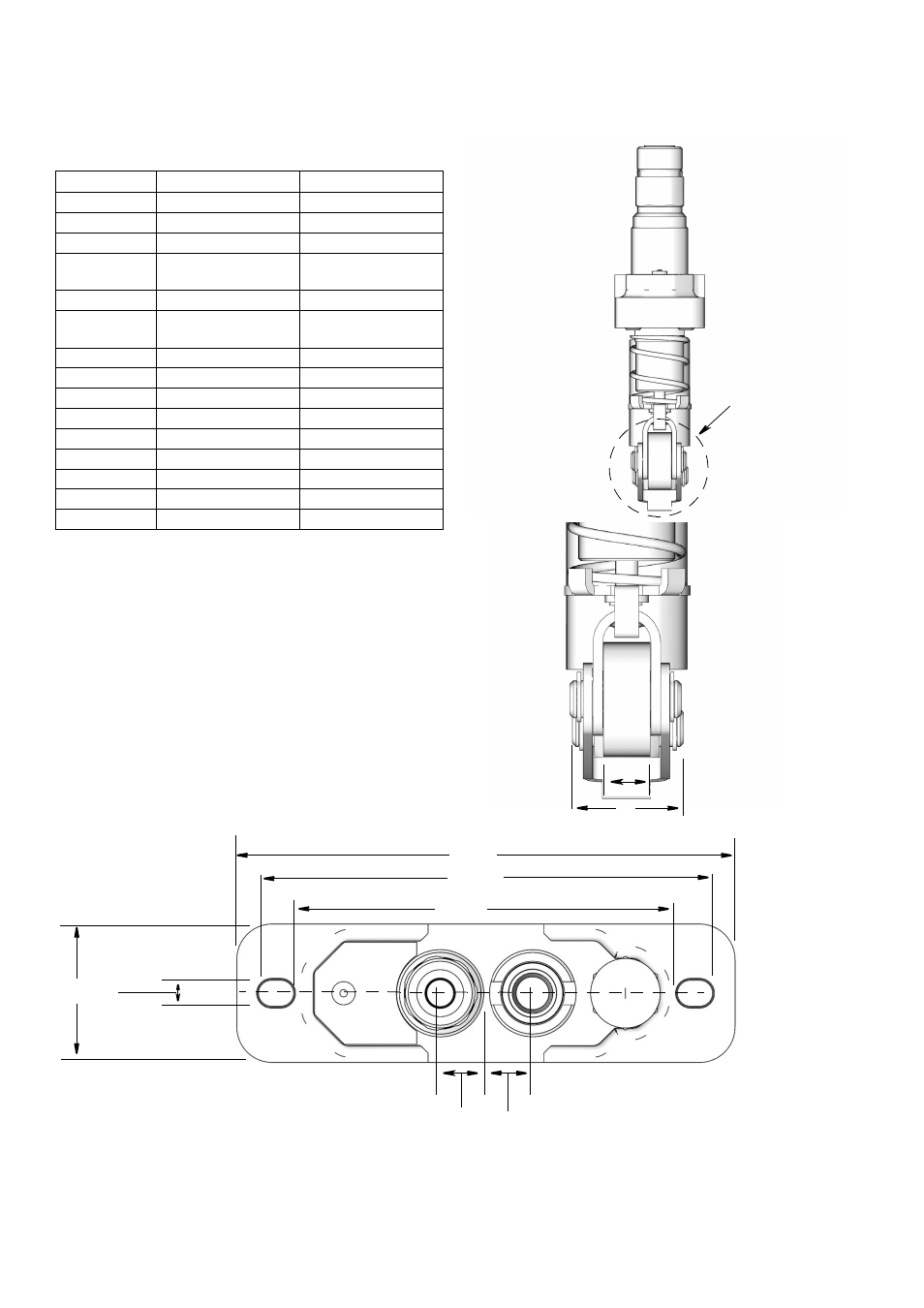

Габариты насоса
Габарит
дюймы
мм
A
3,10
76,20
B
1,97
50,04
C
0,50
12,70
D
Насос мин. 2,58
Насос макс. 3,18
Насос мин. 65,53
Насос макс. 78,23
E
5,37
136,40
F
Мин. 4,14
Макс. 4,90
Мин. 105,20
Макс. 124,50
G
1,50
38,10
H
0,50
12,70
J
0,50
12,70
K
0,39
9,90
L
0,92
23,37
M
0,28
7,11
N
5,40 137,20
P
3,85
97,79
R
10,13
257,18
K
L
См. деталь A
Деталь A
E
F макс.
F ìèí.
M
G
H
J
