Подготовка к работе
3A2804B 5
b. Для всех установок (независимо от того,
нуждается труба в урезании или нет)
проталкивайте фильтр в конец трубы, пока
он не достигнет ее «нижней границы»
(Р
ИС . 3).
4. Разместите насос таким образом, чтобы
роликовый подшипник на нижней границе
насоса был выровнен с зацепом внутри
резервуара.
5. Установите насос на резервуаре, выравнивая
отверстия (d) на каждом конце насоса с
крепежными отверстиями (c) на крышке
резервуара (Р
ИС . 1).
6. Установите шайбы (f) и болты (e) и плотно
затяните их гаечным ключом. Закрутите болты,
как указано в инструкции по эксплуатации
резервуара.
Подготовка к работе
1. Устраните весь воздух из насоса и сбросьте
давление (стр. 4).
ПРИМЕЧАНИЕ.
• Не соединяйте линию подачи масла с
выпускным отверстием насоса или
смазочной точкой до устранения всего
воздуха.
• Для заправки насоса используйте
отфильтрованное масло.
• Отфильтруйте масло с помощью фильтра с
ячейками минимум 25 микронов.
Требования к оборудованию могут
подразумевать более высокий уровень
чистоты.
• Максимально допустимое впускное
давление.
- Насосы с подачей нагнетанием: 0,69 МПа
(100 фунтов на кв. дюйм, 6,9 бар)
- Насосы с подачей самотеком,
оборудованные смотровым стеклом:
0,07 МПа (10 фунтов на кв. дюйм, 0,7 бар)
• Минимально необходимое впускное
давление для заправки:
- Насосы с подачей нагнетанием: 1 МПа
(0,007 фунтов на кв. дюйм, 0,07 бар)
- Насосы с подачей самотеком: Отсутствует
- Насосы с подачей всасыванием:
Отсутствует
- Сигнальные насосы: Отсутствует
2. Заправьте насос в соответствии с процедурой,
описанной в разделе, относящемся к вашей
модели насоса.

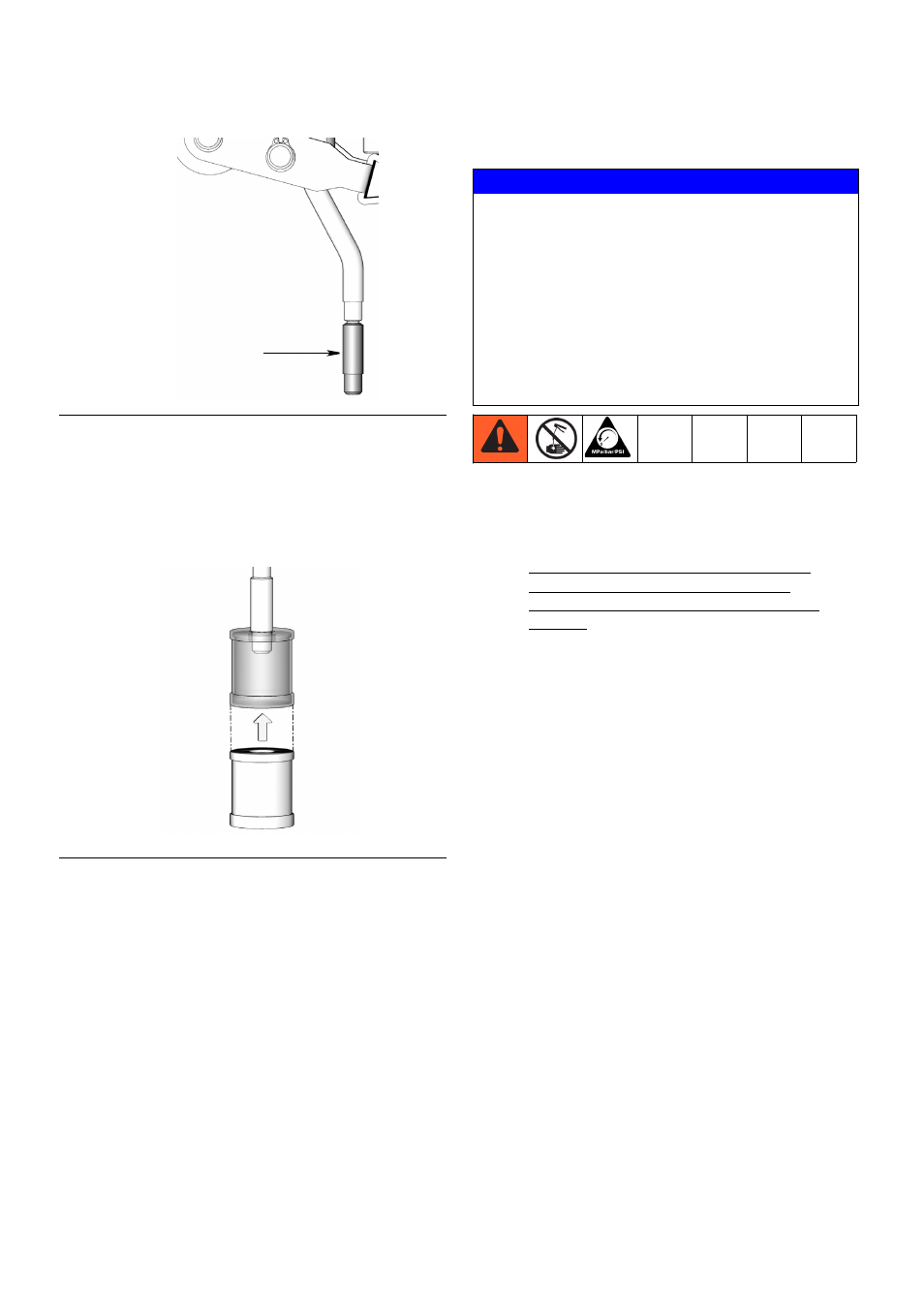

Р ИС . 2
Р ИС . 3
a
УВЕДОМЛЕНИЕ.
Любое давление, направленное на впускной канал
насоса, может вызвать неограниченный поток из
выпускного отверстия насоса, даже если он
находится в состоянии покоя или отрегулирован на
нулевой ход. Чтобы предотвратить это, установите
обратный клапан с соответствующим номиналом
давления на выпускное отверстие насоса.
ПРИМЕЧАНИЕ. Внутренний разгрузочный
обратный клапан не имеет пружины и рассчитан на
ноль фунтов на кв. дюйм.
