Регулировка насоса – Инструкция по эксплуатации Graco Manzel GBL 7500
Страница 8
Подготовка к работе
8
3A2804B
Соединение смазочной линии с насосом.
Только для моделей насосов с подачей
всасыванием, нагнетанием или
самотеком
ПРИМЕЧАНИЕ. Смазочная линия относится
является выпускной линией, поставляющей смазку
к пункту смазки.
1.
Нанесите резьбовой герметик (не входит в
комплект поставки) на фитинг смазочной линии.
2.
Соедините смазочную линию с выпускным
отверстием насоса (6) (Р
ИС
. 8) (также см.
3.
Затяните фитинг смазочной линии с усилием
5,65 + 0,6 Н•м (50 + 5 дюйм-фунтов).
4.
Закройте клапан слива, расположенный ниже
насоса, если он установлен.
5.
Осуществляйте заправку вручную, пока по
смазочной линии не потечет чистый, не
содержащий воздуха поток масла.
6.
Соедините смазочную линию с точкой смазки.
7.
После запуска отрегулируйте отдельные насосы
для обеспечения необходимого уровня потоков.
См. раздел «Регулировка насоса», стр. 8.
Только для моделей сигнальных
насосов. Установка датчика давления
(см. раздел «Сигнальный насос», стр. 17)
1.
Нанесите резьбовой герметик (не входит в
комплект поставки) на датчик давления.
2.
Установите датчик давления в выходное
отверстие для датчика (3) (Р
ИС
. 7).
ПРИМЕЧАНИЕ. Выходное отверстие для
датчика откроется при 0,68 МПа (6,89 бар,
100—200 фунтов на кв. дюйм).
3.
После запуска убедитесь в том, что датчик
включен правильно.

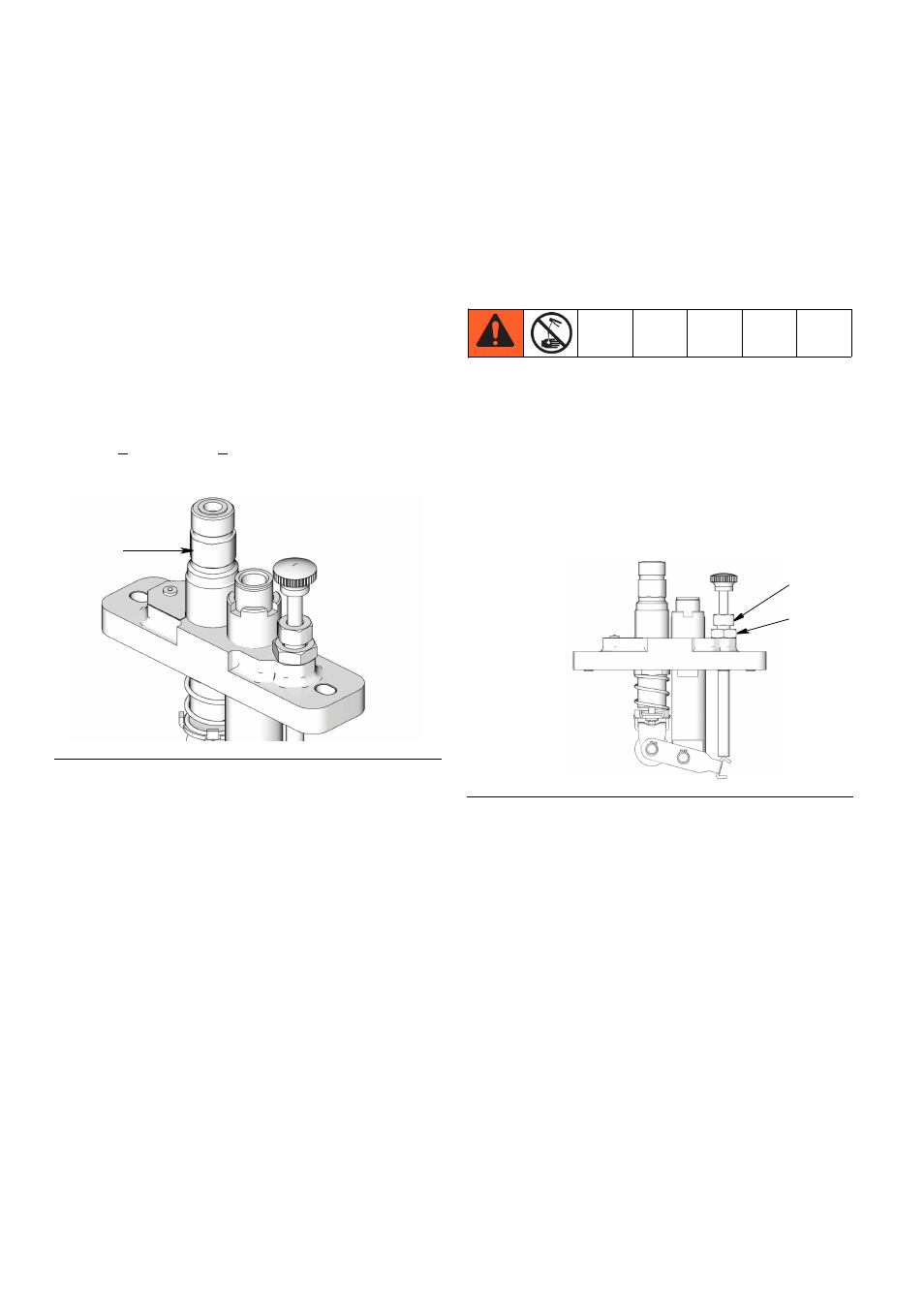

Регулировка насоса
Объем насоса регулируется внешним
регулировочным винтом (8) (Р
ИС
. 9). Поворот
регулировочного винта изменяет длину хода
поршня, который изменяет нагнетаемый объем
насоса.
1.
Ослабьте стопорную гайку регулировочного
винта (9) (Р
ИС
. 9).
2.
Поверните регулировочный винт (8) (Р
ИС
. 9).
•
Поворот против часовой стрелки
увеличивает объем разгрузки (в каплях за
ход)
•
Поворот по часовой стрелке уменьшает
объем разгрузки (в каплях за ход)
Р
ИС
. 8
6
I
Р
ИС
. 9
9
8
