Подготовка к работе
6
3A2804B
Модели комплекта всасывания (Р
ИС
. 4)
1.
Извлеките заглушку смотрового колодца (1) и
выпускную заглушку (5). Утилизируйте
выпускную заглушку (5).
2.
Наполните смотровой колодец (2) доверху
отфильтрованным маслом.
3.
Используйте блок ручной заправки (3), пока
уровень масла не упадет за нижнюю отметку
каплеуловителя (4).
4.
Нанесите резьбовой герметик (не входит в
комплект поставки) на заглушку смотрового
колодца (1).
5.
Замените заглушку смотрового колодца (1),
стараясь не допустить проникновения
резьбового герметика в смотровой колодец (2).
6.
Затяните заглушку смотрового колодца (1) с
усилием 3,95 + 0,6 Н•м (35 + 5 дюйм-фунтов).
7.
Продолжайте осуществлять заправку вручную,
пока из масла в выпускном отверстии (6) не
устранится весь воздух.
8.
Когда все масло будет изъято из смотрового
колодца (2), повторите шаги 2—7 требуемое
количество раз до устранения всего воздуха.
Модели насосов с подачей самотеком
(Р
ИС
. 5)
ПРИМЕЧАНИЕ. В приведенных ниже инструкциях
загрузочная линия является впускной линией.
1.
Извлеките и утилизируйте заглушку смотрового
колодца (1) и выпускную заглушку (5).
2.
Наполните смотровой колодец (2) доверху
отфильтрованным маслом.
3.
Используйте блок ручной заправки (3), пока
уровень масла не упадет за нижнюю отметку
каплеуловителя (4) (Р
ИС
. 4).
4.
Примените резьбовой герметик (не входит в
комплект поставки) для заполнения фитингов
загрузочной линии.
5.
Соедините загрузочную линию со смотровым
колодцем (2), стараясь не допустить
проникновения резьбового герметика в
смотровой колодец.
6.
Затяните фитинг загрузочной линии с усилием
3,95 + 0,6 Н•м (35 + 5 дюйм-фунтов).
7.
Откройте клапан подачи масла,
расположенный выше насоса, если он
установлен.
8.
Продолжайте осуществлять заправку вручную,
пока из масла в выпускном отверстии (6) не
устранится весь воздух.
9.
Когда все масло будет изъято из смотрового
колодца, повторите шаги 2—8 требуемое
количество раз до устранения всего воздуха.

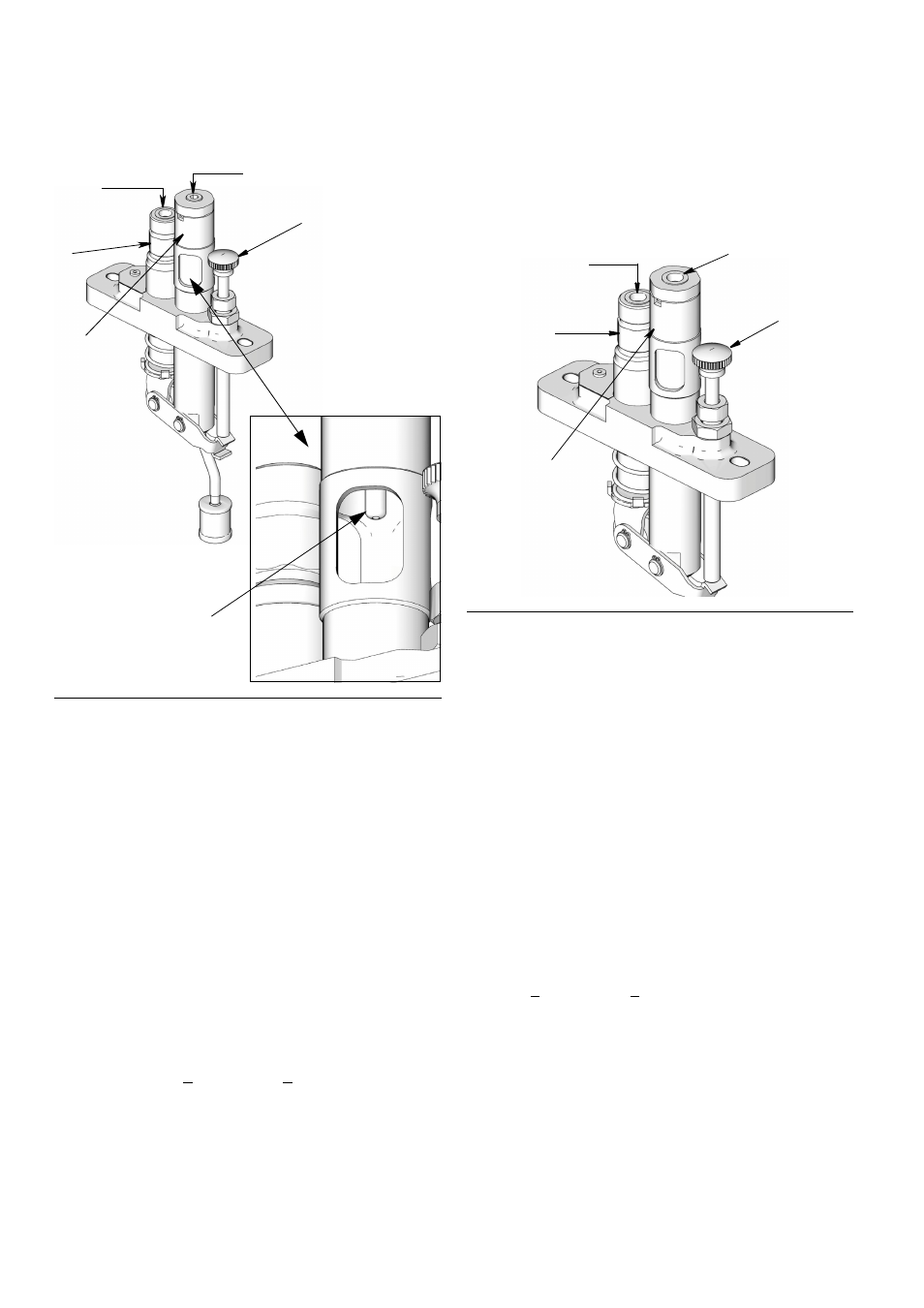

Р
ИС
. 4
3
1
2
4
5
6
Р
ИС
. 5
3
1
2
5
6
