Подготовка к работе
3A2804B 7

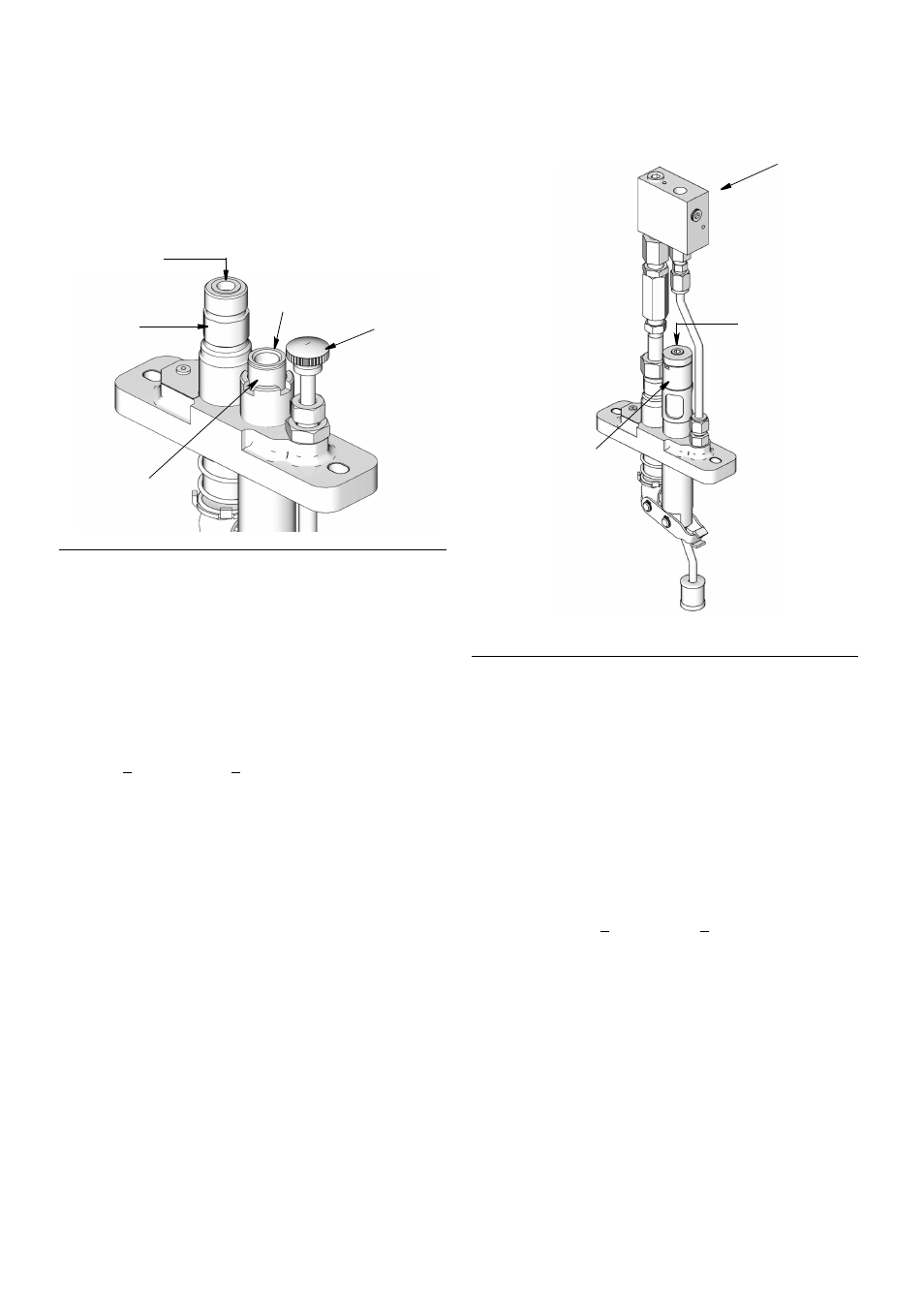

Модели насосов с подачей нагнетанием
(Р
ИС . 6)
ПРИМЕЧАНИЕ. В приведенных ниже инструкциях
загрузочная линия является впускной линией.
1. Извлеките и утилизируйте впускную заглушку
(1) и выпускную заглушку (5).
2. Примените резьбовой герметик (не входит в
комплект поставки) для заполнения фитингов
загрузочной линии.
3. Соедините загрузочную линию с впускным
отверстием (2).
4. Затяните фитинг загрузочной линии с усилием
9,60 + 1,13 Н•м (85 + 10 дюйм-фунтов).
5. Откройте клапан подачи масла,
расположенный выше насоса, если он
установлен.
6. Используйте блок ручной заправки (3), пока из
масла в выпускном отверстии (6) не устранится
весь воздух.
Модели сигнальных насосов (Р ИС . 7)
1. Извлеките заглушку смотрового колодца (1).
2. Наполните смотровой колодец (2) доверху
отфильтрованным маслом.
3. Нанесите резьбовой герметик (не входит в
комплект поставки) на заглушку смотрового
колодца (1).
4. Замените заглушку смотрового колодца (1),
стараясь не допустить проникновения
резьбового герметика в смотровой колодец (2).
5. Затяните заглушку смотрового колодца (1) с
усилием 3,95 + 0,6 Н•м (35 + 5 дюйм-фунтов).
Р ИС . 6
3
1
5
6
2
Р ИС . 7
2
1
3
