6
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ АВТОМОБИЛЯ
26

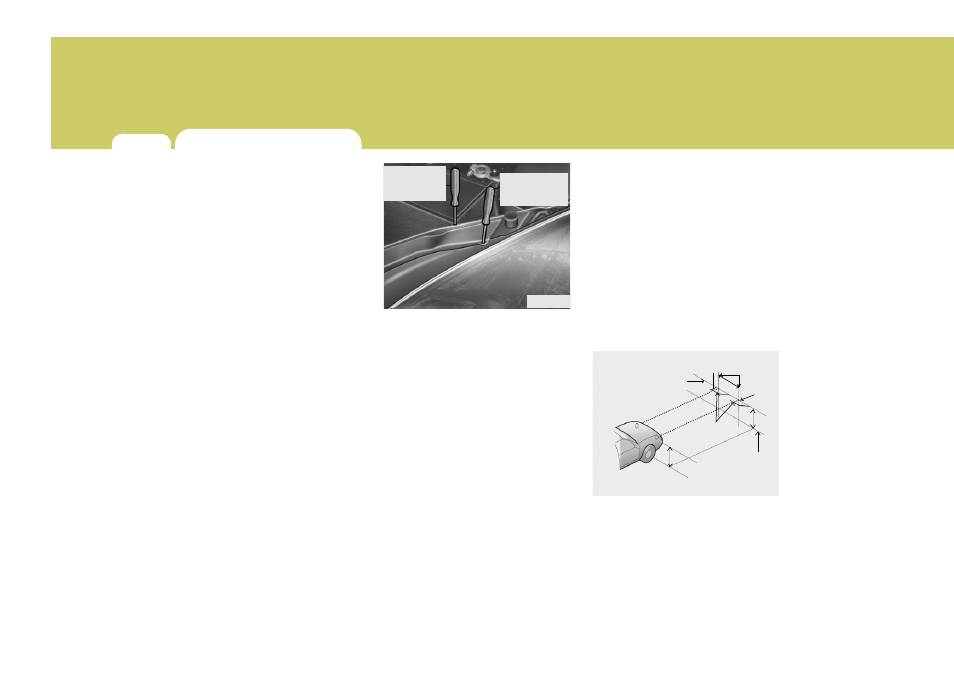

РЕГУЛИРОВКА
УСТАНОВКИ ФАР
5. Откройте капот двигателя.
6. Начертите на тестовом экране вер-
тикальные линии (через центр пят-
на, формируемого световыми пуч-
ками каждой из фар) и горизон-
тальную линию (через центр пятна,
формируемого световыми пучка-
ми каждой из фар).
Затем проведите под горизонталь-
ной линией проведите параллель-
ную ей линию на расстоянии 30 мм
(1,18 дюйма).
7. С помощью крестообразной отверт-
ки отрегулируйте световой поток от
каждой фары так, чтобы нижняя
кромка светового пятна ближнего
Регулировка
фар по
горизонтали
Регулировка
фар по
вертикали
Если передняя часть кузова автомо-
биля подвергалась ремонту, и узел
фар был заменен, необходимо прове-
G290B01MC-GAT
Регулировка после замены
фары в сборе
G290A03A-GAT
Перед выполнением регулировки ус-
тановки фар выполните следующие
действия.
1. Накачайте все шины до требуемо-
го давления.
2. Разместите автомобиль на ровной
поверхности и несколько раз на-
жмите сверху вниз на передний и
задний бамперы. Расположите ав-
томобиль на расстоянии 3 000 мм
(118 дюймов) от стены-экрана.
3. Убедитесь, что автомобиль не за-
гружен (кроме полной заправки
охлаждающей жидкостью, мотор-
ным маслом и горючим, а также
запасного колеса, домкрата и ком-
плекта инструментов).
На переднем сидении должен на-
ходиться водитель или его эквива-
лентный вес.
4. Очистите стекла фар и включите
фары (ближний свет).
G290B01B
L
W
H
H
Нижняя кромка
светового пятна
Линия
уровня
земли
"P"
Горизонтальная
линия
Вертикальная
линия 30 mm
G290A03MC
света находилась на этой парал-
лельной линии - РЕГУЛИРОВКА В
ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ.
8. С помощью крестообразной отверт-
ки отрегулируйте световой поток от
каждой фары так, чтобы центр ниж-
ней кромки светового пятна ближ-
него света находился на соответ-
ствующей вертикальной линии -
РЕГУЛИРОВКА В ГОРИЗОНТАЛЬ-
НОЙ ПЛОСКОСТИ.
