5 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
На рис. 1 изображены передняя и задняя панели VP-4x4xl. Органы управ-
ления и разъемы прибора, расположенные на его передней и задней па-
нелях, описаны в таблицах 1 и 2 соответственно.

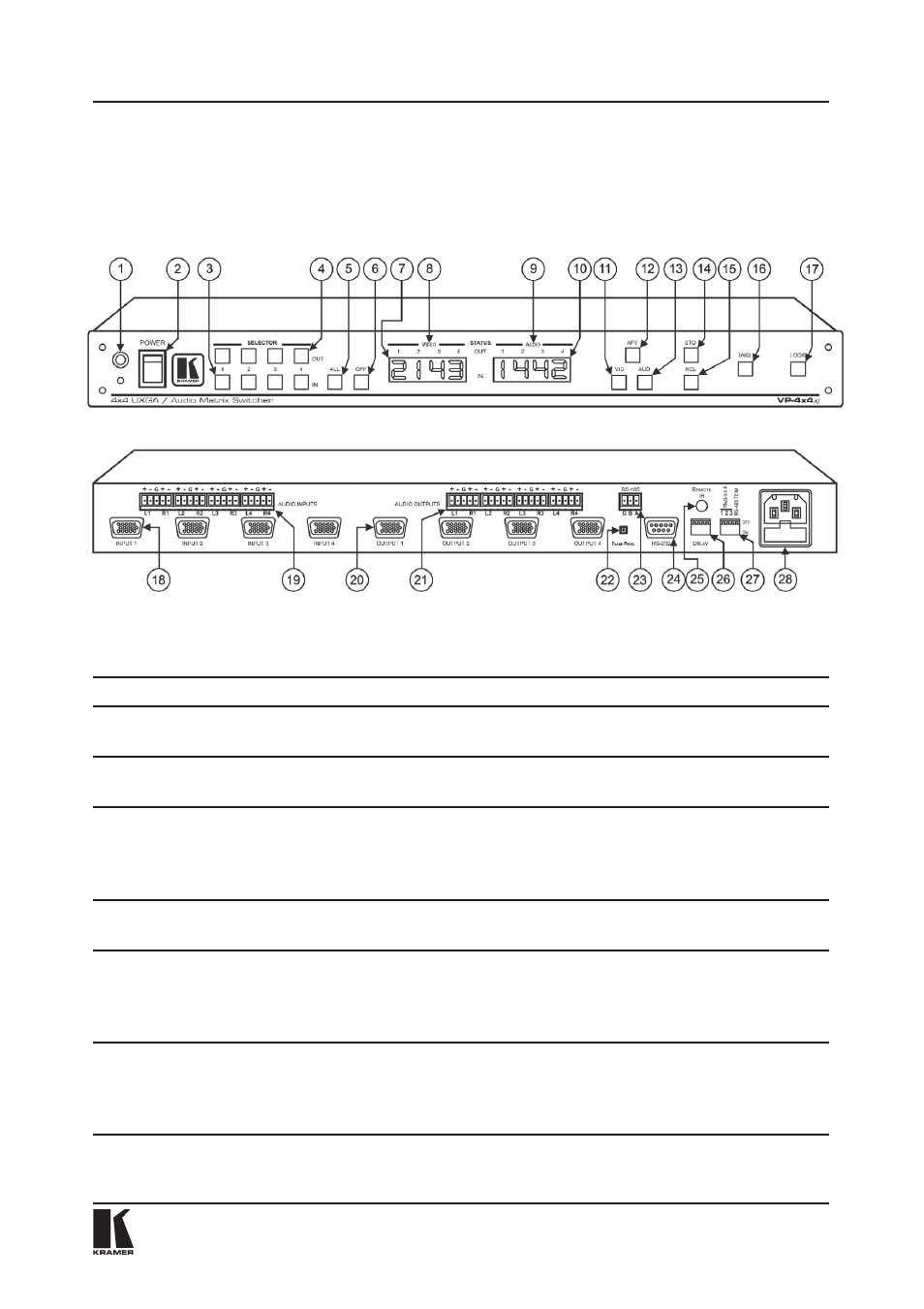

Рис. 1. Передняя и задняя панели коммутатора VP-4x4xl
Таблица 1. Органы управления VP-4x4xl, расположенные на передней панели
¹ Элемент
Назначение
1
Инфракрасный приемник Прием сигналов от пульта дистанционного управ-
ления; светодиодная индикация приема
2
Выключатель POWER
Включение и выключение питания, световая инди-
кация подачи питания
3
Кнопки SELECTOR IN
Выбор входа. Индикация наличия сигнала на соот-
ветствующем входе (зеленая подсветка). Указание
ячейки памяти при сохранении и воспроизведении
состояний ключей коммутатора (см. раздел 7.5)
4
Кнопки SELECTOR OUT
Выбор выхода, на который будет выдаваться
входной сигнал
5
Кнопка ALL
При последующем нажатии кнопки входа — под-
ключение этого входа ко всем выходам. Напри-
мер, нажатие ALL и кнопки входа 2 вызывает под-
ключение этого входа ко всем выходам
6
Кнопка OFF
Отключение выхода от входов (сначала нажимает-
ся кнопка выхода, затем кнопка OFF). Для отключе-
ния всех выходов следует нажать последовательно
кнопки ALL è OFF
