6.2 Подключение источников и приемников балансного и
небалансного стереофонического аудиосигнала

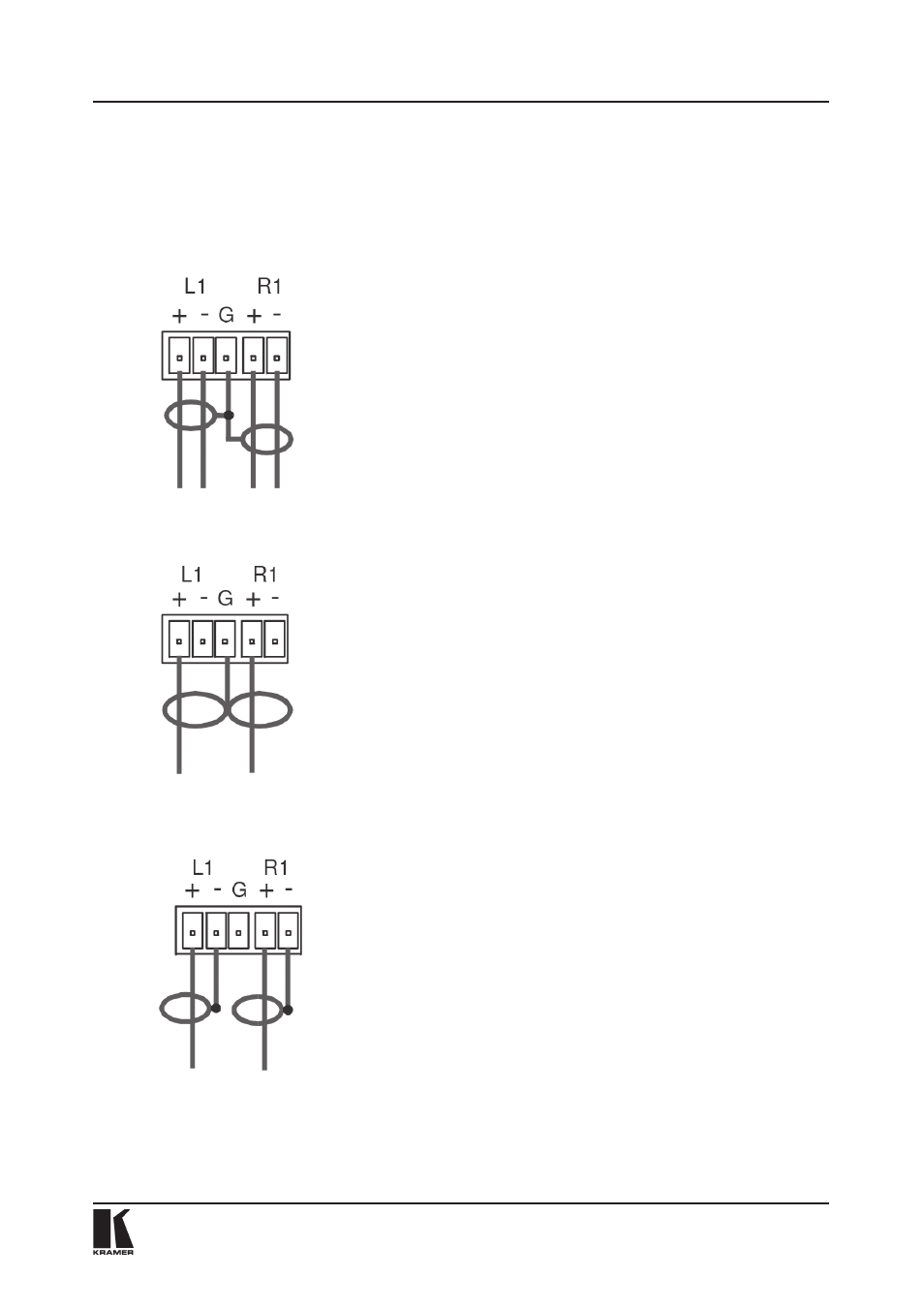

На рис. 3 показана схема подключения балансных источников и приемни-
ков сигнала (например, ко входу AUDIO INPUT 1 или выходу AUDIO
OUTPUT 1).
Рис. 3. Подключение источников и приемников
балансного стереофонического аудиосигнала
На рис. 4 показано подключение приемника аудиосигнала с небалансным
входом к балансному выходу коммутатора:
Рис. 4. Подключение приемников небалансного
стереофонического аудиосигнала
На рис. 5 показано, как подключить источник небалансного сигнала к ба-
лансному аудиовходу:
Рис. 5. Подключение источников небалансного
аудиосигнала
Подключение источников и приемников сигнала
