6.5 Назначение DIP-переключателей конфигурации
Для настройки индивидуальных коммутаторов при их включении в систе-
му у VP-4x4xl предусмотрена группа из четырех DIP-переключателей
(рис. 8), назначение которых описано в табл. 3.

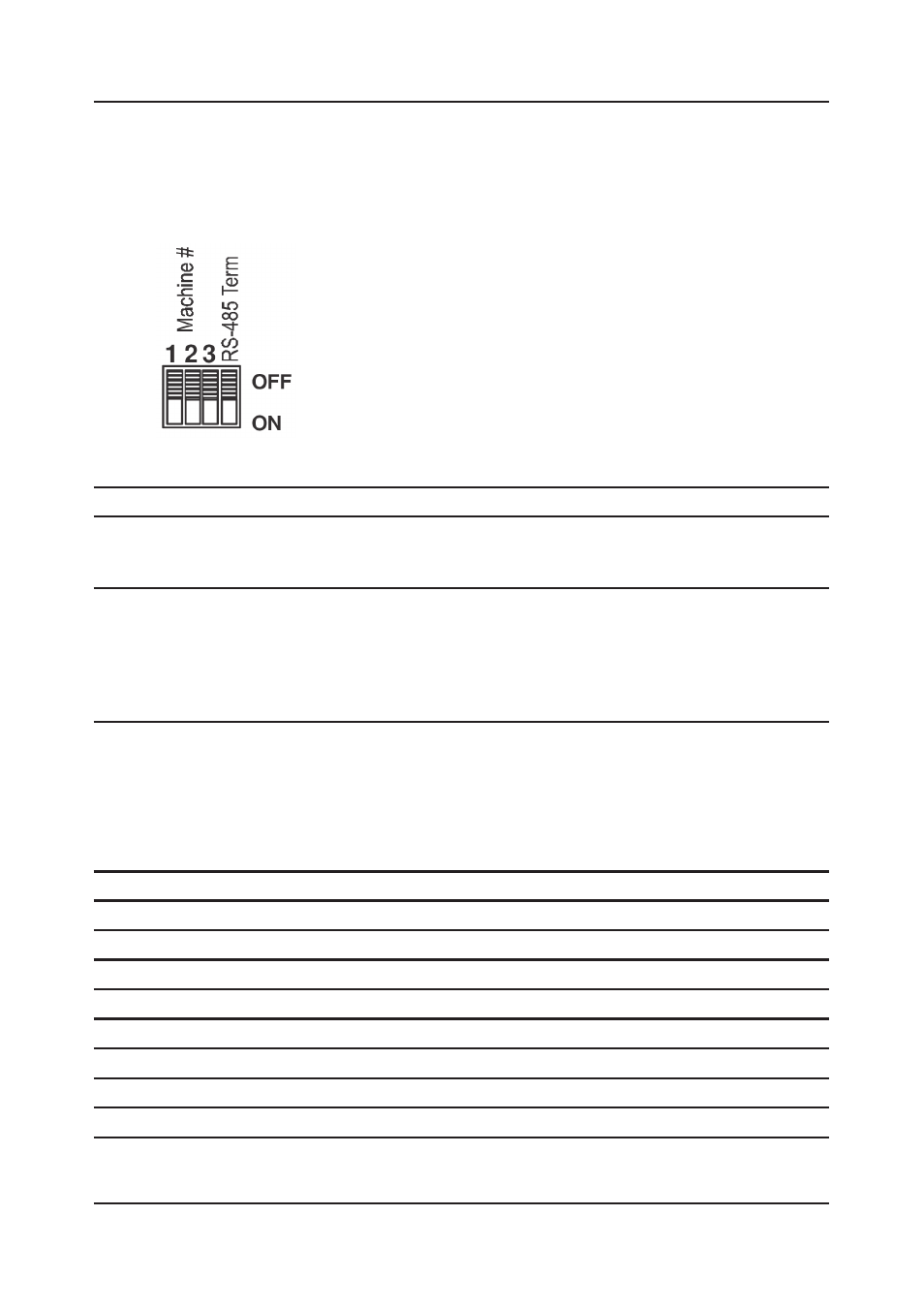

Рис. 8. DIP-переключатели VP-4x4xl
Таблица 3. Назначение DIP-переключателей конфигурации
Номер
Обозначение
Назначение
1,2,3
Машинный номер
Служат для идентификации каждого
прибора при подключении нескольких
приборов к одному контроллеру
4
Терминирование линии RS-485
ON — терминатор подключен, OFF —
отключен. Используется при последова-
тельном включении нескольких комму-
таторов. Устанавливается в положение
ON только на первом и последнем при-
боре линии связи.
Машинный номер определяет адрес прибора при объединении несколь-
ких коммутаторов в систему (см. раздел 6.4). Установите DIP-переключа-
тели 1, 2 и 3 согласно таблице 4 (изначально все переключатели находятся
в положении OFF).
Таблица 4. DIP-переключатели установки машинного номера
Машинный номер
DIP1
DIP 2
DIP 3
1 (ведущий)
OFF
OFF
OFF
2
OFF
OFF
ON
3
OFF
ON
OFF
4
OFF
ON
ON
5
ON
OFF
OFF
6
ON
OFF
ON
7
ON
ON
OFF
8
ON
ON
ON
