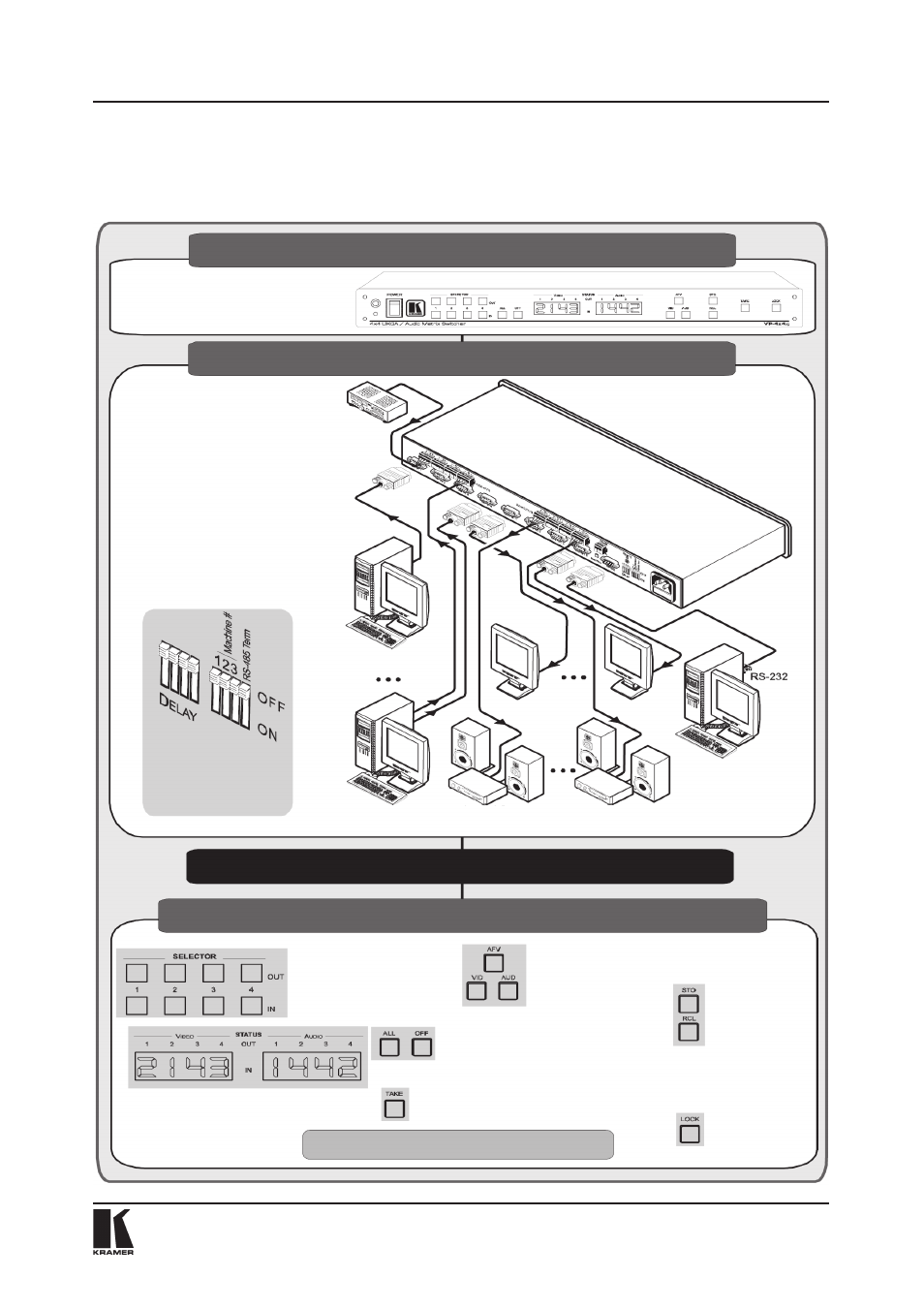

2.1 Быстрый старт
На схеме представлены основные действия при вводе прибора в эксплуа-
тацию и при работе с ним.
Подготовка к работе
ШАГ 1. Установите прибор (раздел 5)
Установите прибор в стойку либо
приклейте к дну четыре резиновые
ножки
ШАГ 2. Подключите источники и приемники сигнала
ШАГ 3. Включите питание
ШАГ 4. Работайте с коммутатором (раздел 7)
Источник стерео-
фонического
аудиосигнала
Источник компьютерного
графического сигнала 1
ЗАДАЙТЕ КОНФИГУРАЦИЮ
DIP-ПЕРЕКЛЮЧАТЕЛЯМИ
Изначально все DIP-
переключатели нахо-
дятся в положении OFF
Дисплей 1
Дисплей 4
Источник компьютерного
графического сигнала 4
Усилитель балансного
стерео аудио 1
Усилитель балансного
стерео аудио 2
Кнопками группы
SELECTOR задайте требу-
емое соединение между
входами и выходами
Задайте режим коммутации:
AFV — видео и звук совместно
VID — только видео
AUD — только звук
Подключите выбранный вход к всем
выходам (кнопка ALL); отключите
выбранный выход (кнопка OFF)
Сохраните конфи-
гурацию коммута-
тора в памяти
(STO) или восста-
новите сохранен-
ную ранее конфи-
гурацию (RCL)
Контролируйте коммутацию входов на
выходы в видео- и аудиотрактах комму-
татора по индикатору
Заблокируйте пе-
реднюю панель
(LOCK)
Управляйте кнопками, по RS-232 èëè RS-485
Кнопкой TAKE подтвердите
заданные действия
