KRAMER ELECTRONICS, LTD.

18

1. Задайте соответствие между входом и выходом (выходами). Индикатор

(поз. 8 и 9 на рис. 1), соответствующий режиму (видео, звук, совмест-

ный), начнет мигать. Также будет мигать кнопка TAKE.

2. Подтвердите изменение нажатием на мигающую кнопку TAKE. Мигание

индикатора и кнопки TAKE прекратится.

Для подтверждения изменения состояния сразу нескольких ключей ком-

мутатора в режиме CONFIRM:
1. Последовательно установите серию соответствий между входами и вы-

ходами. Индикатор (поз. 8 и 9 на рис. 1), соответствующий режиму

(видео, звук, совместный), начнет мигать. Также будет мигать кнопка

TAKE.

2. Подтвердите все сделанные изменения состояния коммутатора нажати-

ем на мигающую кнопку TAKE. Изменения будут реализованы, мигание

индикатора и кнопки TAKE прекратится.

7.5 Сохранение состояний коммутатора в памяти и

воспроизведение сохраненных состояний

В памяти коммутатора можно сохранить восемь его состояний, то есть

соответствий между входами и выходами с учетом выбранного режима

совместной или раздельной коммутации видео- и аудиосигнала. Для ука-

зания номера состояния (ячейки памяти) используются кнопки задания

номера входов и выходов SELECTOR IN è OUT (рис. 9).

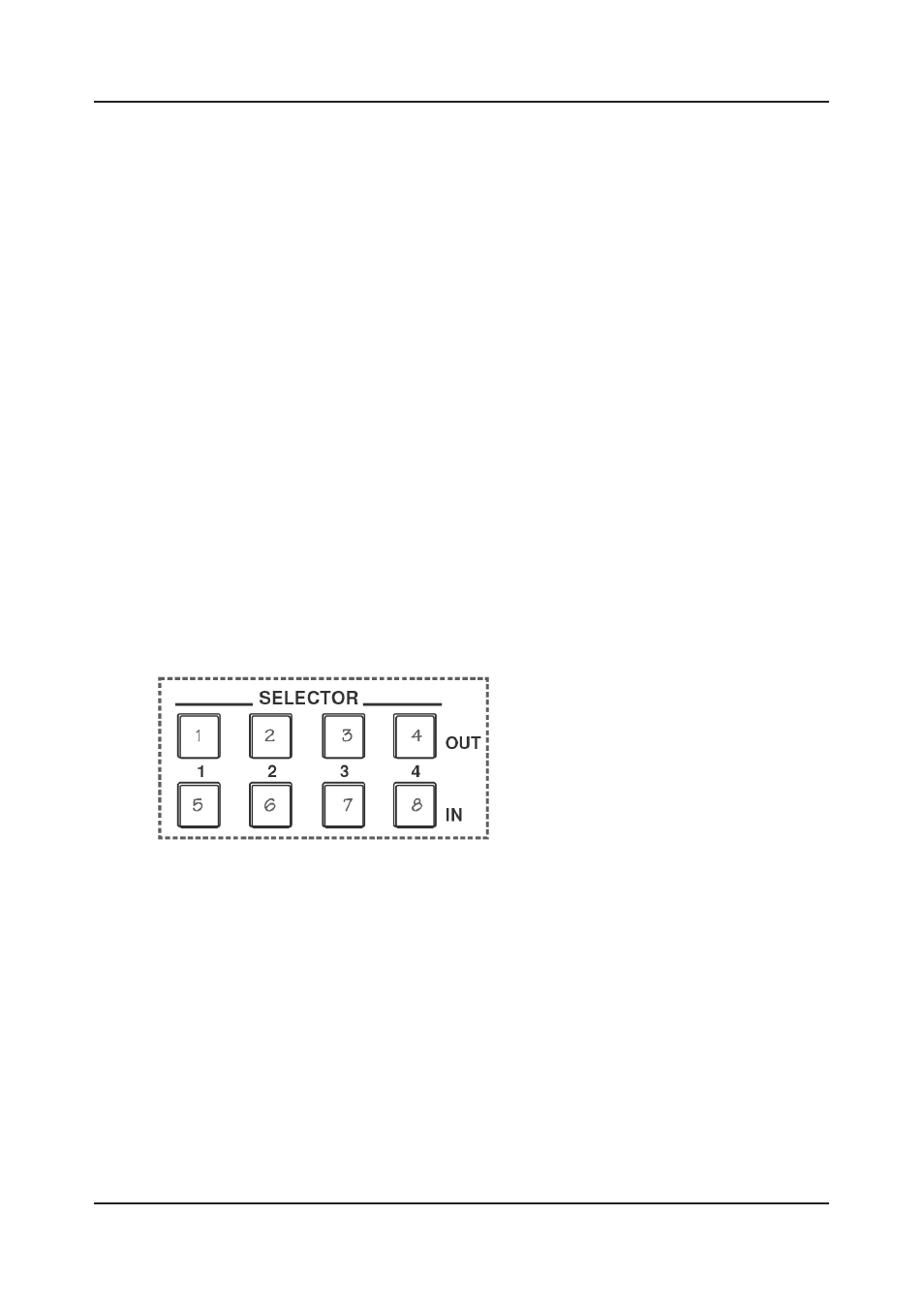

Рис. 9. Кнопки SELECTOR (цифры 1-8 на кнопки не нанесены и показаны
здесь только для иллюстрации)

7.5.1 Сохранение состояния коммутатора в памяти

Для сохранения текущего состояния в памяти:
1. Нажмите кнопку STO. Ее подсветка начнет мигать.

2. Нажмите на одну из восьми кнопок группы SELECTOR. Текущее состо-

яние коммутатора будет сохранено в выбранной ячейке. Запись ново-

го состояния поверх ранее записанного приводит к стиранию

последнего.

7.5.2 Воспроизведение сохраненного состояния коммутатора из

памяти

Для воспроизведения ранее сохраненного в памяти состояния:

Управление матричным коммутатором
