KRAMER ELECTRONICS, LTD. 12
6.3 Подключение к компьютеру
Для подключения VP-4x4xl к компьютеру рекомендуется использовать
нуль-модемный адаптер, входящий в комплект поставки прибора. Вставь-
те нуль-модемный адаптер в разъем DB9 RS-232 на задней панели комму-
татора, который будет использоваться в качестве ведущего. Соедините адап-
тер и разъем последовательного порта компьютера девятижильным кабе-
лем с прямой разводкой.
Для подключения к компьютеру без использования нуль-модемного адап-
тера соедините разъем DB9 RS-232 на задней панели ведущего VP-4x4xl и
разъем последовательного порта компьютера в соответствии со схемой
на рис. 6.

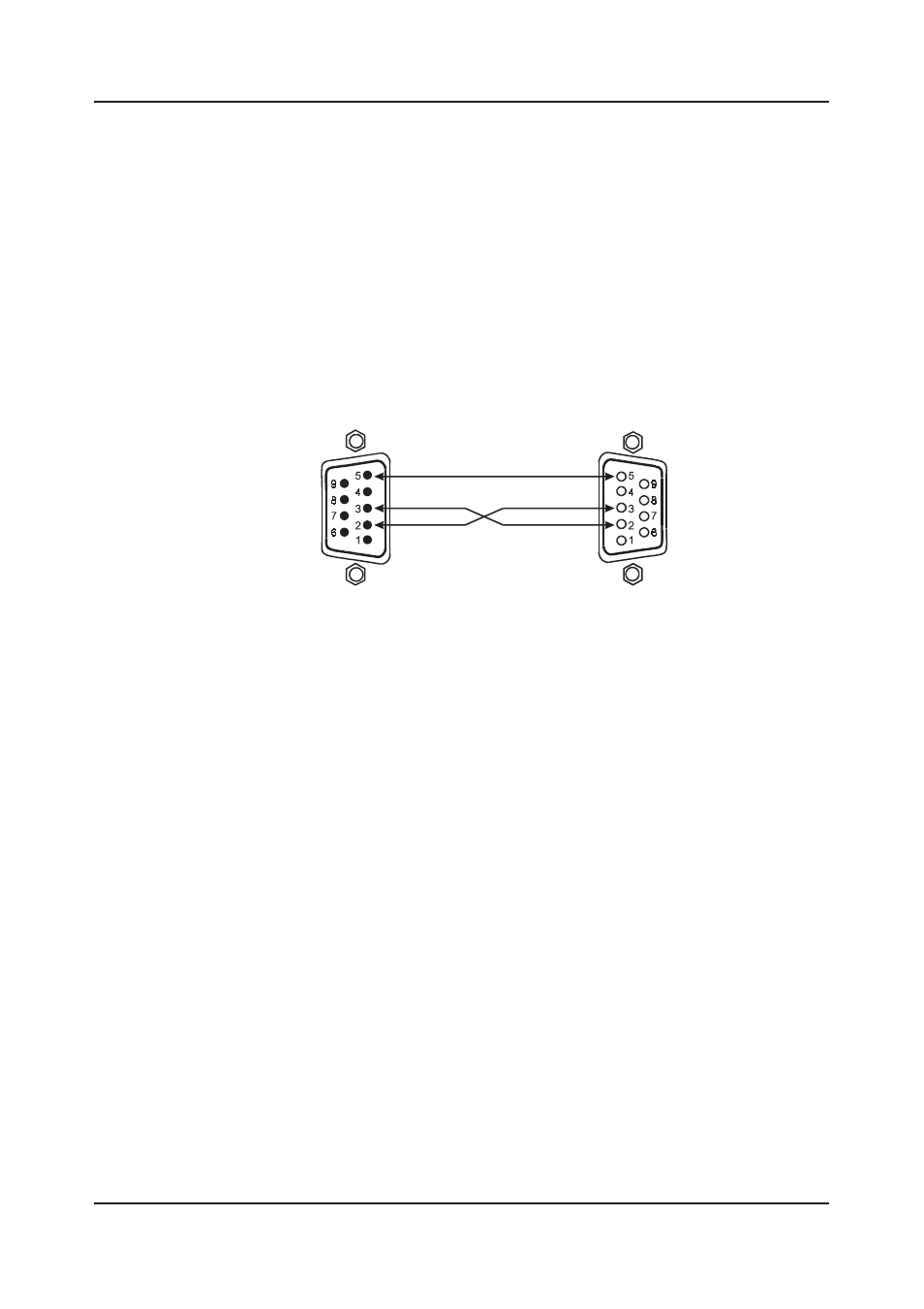

Рис. 6. Подключение компьютера без использования нуль-модемного
адаптера
6.4 Последовательное включение нескольких коммутаторов
Имеется возможность объединения до восьми коммутаторов VP-4x4xl в
систему, управляемую от компьютера или другого контроллера с последо-
вательным интерфейсом. Пример такого соединения показан на рис. 7.
1. Подключите источники и приемники аудиосигнала (раздел 6.1)
2. Подключите порт RS-232 первого VP-4x4xl к компьютеру через нуль-
модемный адаптер, входящий в комплект поставки (рекомендуемый спо-
соб) или через кабель, выполненный в соответствии с разделом 6.3.
3. Подключите клеммные блоки всех коммутаторов VP-4x4xl, входящих в
систему, к линии связи RS-485.
4. Установите переключатели конфигурации (см. раздел 6.5):
• задайте всем коммутаторам VP-4x4xl индивидуальные машинные но-
мера от 1 до 8 в соответствии с табл. 4.
• установите DIP-переключатель ¹4 в положение ON на коммутаторах,
подключенных к началу и концу линии RS-485, и в положение OFF на
всех остальных коммутаторах. Это необходимо для терминирования
линии связи резисторами 120 Ом.
Подключение источников и приемников сигнала
Вывод 5 соединить с выводом 5
(общий провод)
Вывод 3 соединить с выводом 2
Вывод 2 соединить с выводом 3
Розетка DB9 (от
компьютера)
Вилка DB9
(к прибору)
Если используется экраниро-
ванный кабель, то подключить
экран к выводу 5
