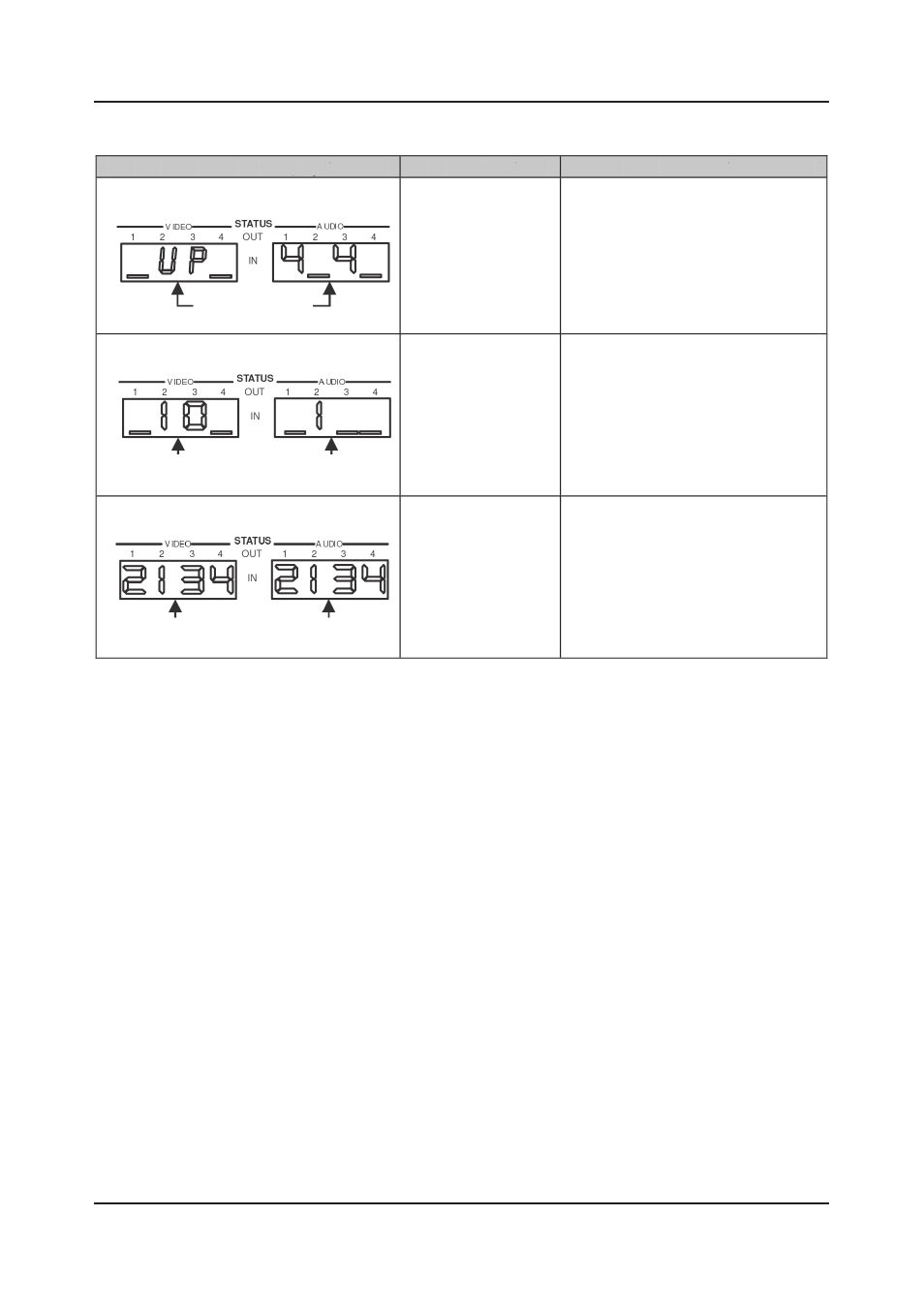

Таблица 6. Функции индикатора STATUS
7.2 Выбор режима совместной или раздельной коммутации
видео- и аудиосигнала
С точки зрения коммутации аудиосигнала VP-4x4xl может работать в од-
ном из двух режимов:
• совместной коммутации видеосигнала и соответствующего ему канала
звука ( «звук следует за видео»)
• раздельной (независимой) коммутации видео и звука.
7.2.1 Выбор режима совместной коммутации видео и звука
Для включения режима совместной коммутации:
1. Нажмите кнопку AFV. Включится ее подсветка и режим совместной ком-
мутации.
2. Если состояния ключей аудиотракта и видеотракта различаются и для
перехода в режим совместной коммутации состояние аудиотракта при-
дется изменить, то коммутатор предупредит об этом миганием под-
светки кнопки AUD и индикатора IN STATUS.
3. Нажмите кнопку TAKE для разрешения необходимых изменений.
Управление матричным коммутатором
Пример индикации
Отображается
Выводится
Первая страница индикации
Вторая страница индикации
Обычная индикация
Модель прибора
Модель прибора
• автоматически при включе-
нии питания
• при одновременном
нажатии и удержании
дольше 3 секунд кнопок 1, 2
и 3 группы SELECTOR IN
Параметры прибора
• Версия
микропрог-
раммы
• Машинный
номер
Немедленно после отображе-
ния первой страницы индика-
ции
Номера входов,
подключенных к
соответствующим
выходам
Стандартное состояние
индикатора. Автоматический
переход в него происходит
через несколько секунд после
отображения первой и второй
страниц индикации.
Число 10 — номер вер-
сии микропрограммы
Число 1 — машинный
номер прибора
Видеовходы, подклю-
ченные на выходы
Аудиовходы, подклю-
ченные на выходы
