27
Протокол обмена
Подключение к порту RS 232/422 осуществляется стандартным кабелем с
9-контактными разъемами на концах и прямой разводкой (контакт к контакту)
Переключение порта в режим RS-422
Для переключения последовательного порта в режим RS- 422 снимите
верхнюю крышку коммутатора. Найдите плату процессора на обратной
стороне передней панели и примерно в ее центре три перемычки, обо-
значенные JP1, JP2 и JP3.

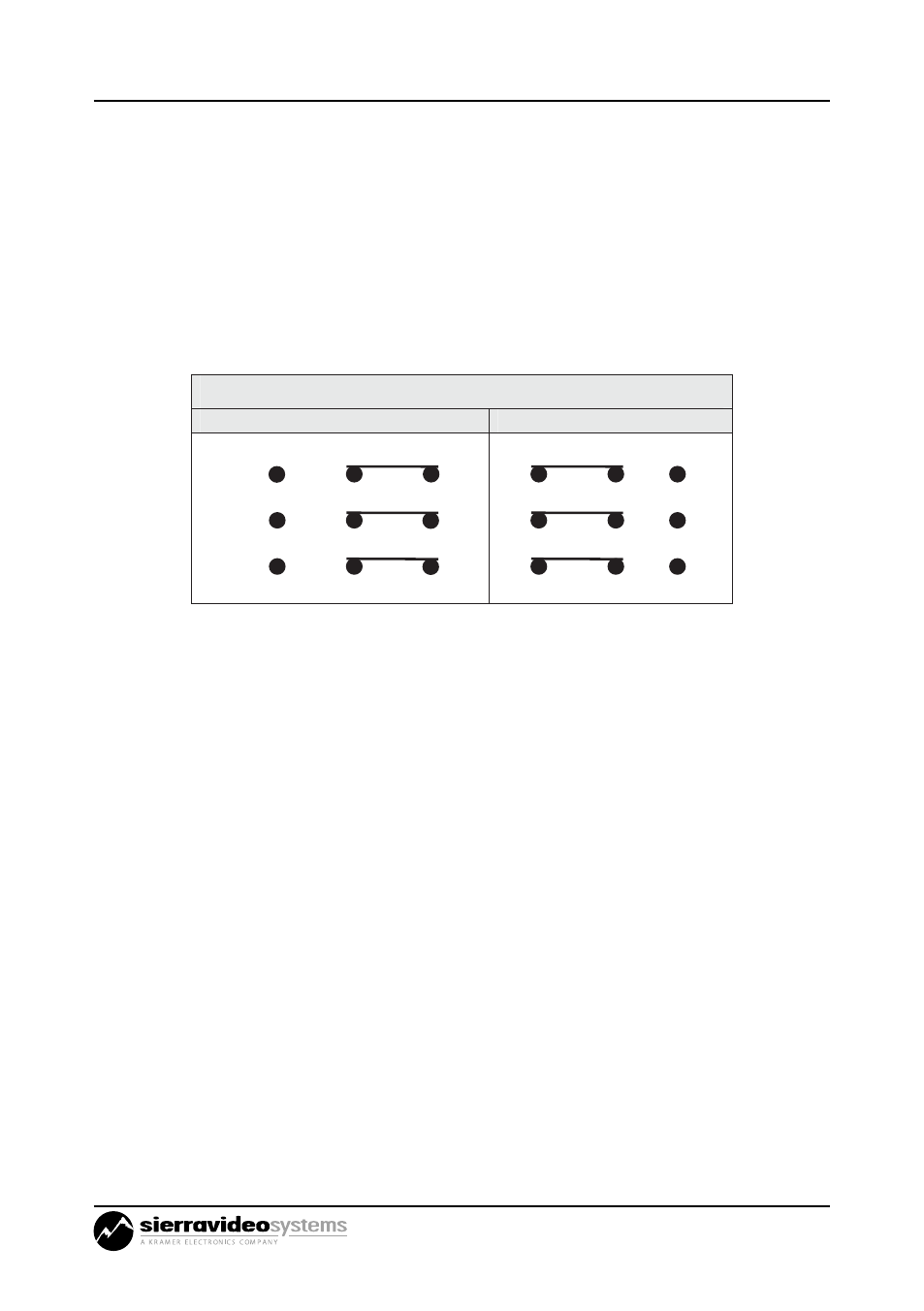

В соответствии с выбранным режимом перемычки должны располагаться
следующим образом:
Управление через интерфейс Ethernet
Матричными коммутаторами можно управлять через интерфейс Ethernet
с использованием протокола Host. Для этого необходимо установить TCP/
IP соединение с коммутатором по его IP-адресу через порт 10001 с помо-
щью коммуникационной программы, например, Hyper Access. После уста-
новки соединения в ответ на команду
**!!
коммутатор должен прислать строку
** OK !!
Такое подключение поддерживает все команды протокола Sierra Video
Host.
Режим работы с управляющей системой
Коммутаторы серии 16 оснащены одним 9-контактным разъемом RS-232,
к которому подключается управляющий контроллер — стандартный пер-
сональный компьютер или специализированное устройство (например,
изделия компаний Creston и AMX). При отгрузке с завода-изготовителя
этот режим включен. Для переключения в терминальный режим подклю-
чите терминал к разъему последовательного порта и отправьте следую-
Коммутаторы Pro Series 16
RS-232
JP1
JP2
JP3
1 2 3
1 2
3
RS-422
