Установка
Разъем J1
Разъем с маркировкой J1, расположенный на задней панели, предназна-
чен для подключения других коммутаторов. Перед подключением запро-
сите информацию о способе подключения у компании-изготовителя.
Вход синхронизации
На задней панели коммутатора имеются два разъема BNC с маркировкой
VID. REF. IN. Это проходной вход сигнала внешней синхронизации. Ком-
позитный синхросигнал либо видеосигнал, содержащий синхросигнал,
можно подключить к любому разъему. При необходимости второй разъем
используется для передачи синхросигнала на другие устройства. Если вто-
рой разъем не используется, то к нему должен быть подключен термина-
тор 75 Ом. При отсутствии синхросигнала коммутатор будет переключать
входы в произвольные моменты времени, а не синхронно во время кадро-
вого гасящего импульса.
Подключение электропитания
В коммутаторы SVS Pro series 16 может быть установлен резервный
источник питания (необходимость его установки должна быть указана при
заказе). Источники питания имеют универсальные входы для подключения
к сети переменного тока. Ручное задание напряжения сети не требуется,
источники питания делают это автоматически.
Выключатель питания расположен на задней панели коммутатора. Пода-
вайте питание на прибор ТОЛЬКО ПОСЛЕ ТОГО, как закончено подключе-
ние всех коммутируемых и управляющих сигналов.
DIP-переключатели конфигурации управляющего процессора
При отгрузке установлена конфигурация управляющего процессора, кото-
рая подойдет большинству пользователей. При необходимости изменение
конфигурации осуществляется DIP-переключателями, расположенными на
плате процессора за передней панелью. Назначение DIP-переключателей

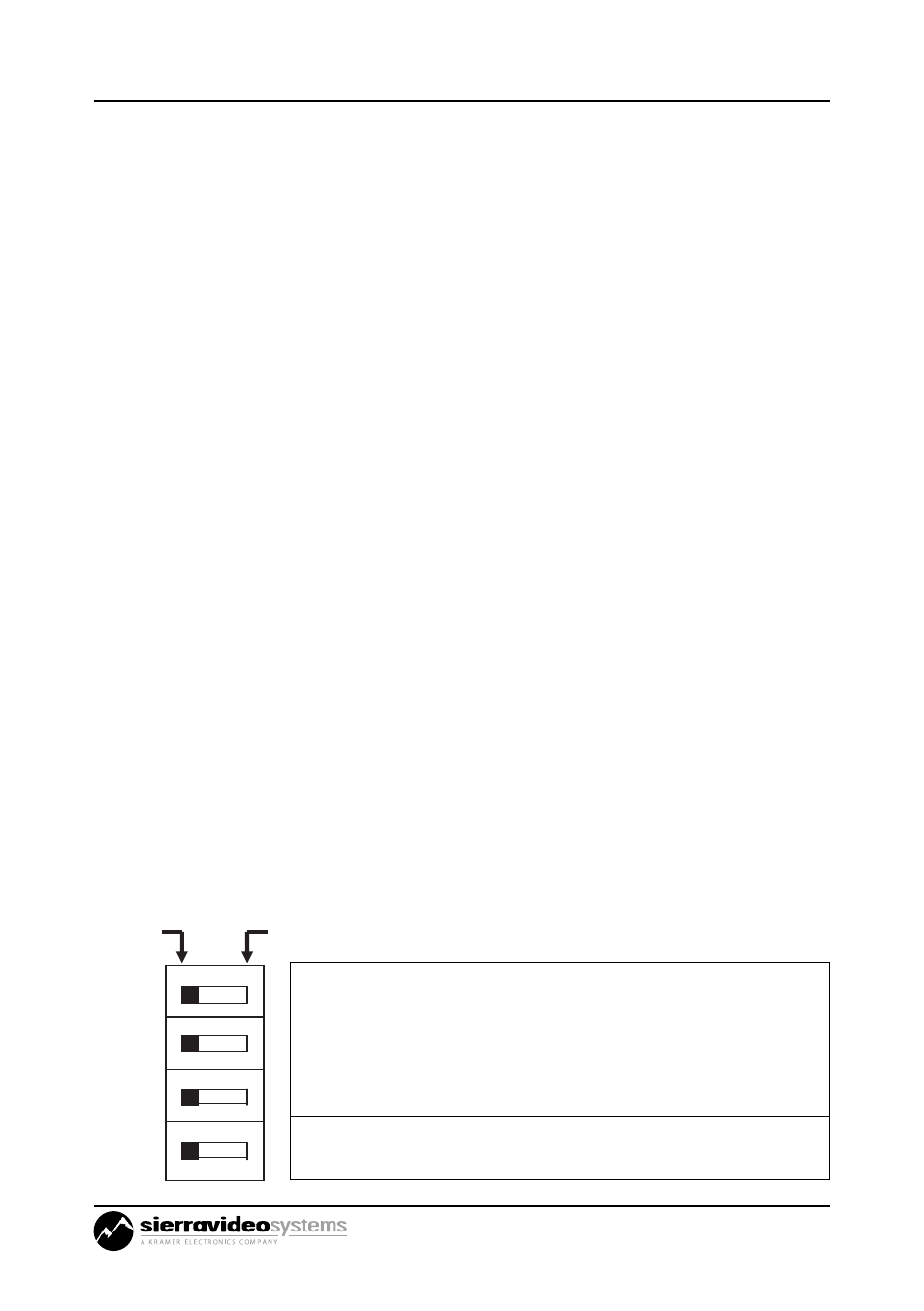

показано в таблице. Переключатели в ней показаны в состоянии, установ-
ленном на заводе-изготовителе.
Принудительная инициализация коммутатора со сбросом настроек:
0 = рабочее положение; 1 = инициализация
Загрузка микропрограммы:
0 = рабочее положение; 1 = загрузка микропрограммы во флэш-память
коммутатора
Выбор ведущего или ведомого режима:
0 = ведущий; 1 = ведомый
Принудительная инициализация узлов коммутатора:
0 = восстанавливать предыдущее состояние; 1 = устанавливать ключи в
состояние 1-1, 2-2 и т.д.
OFF
S1
ON
