19
Установка

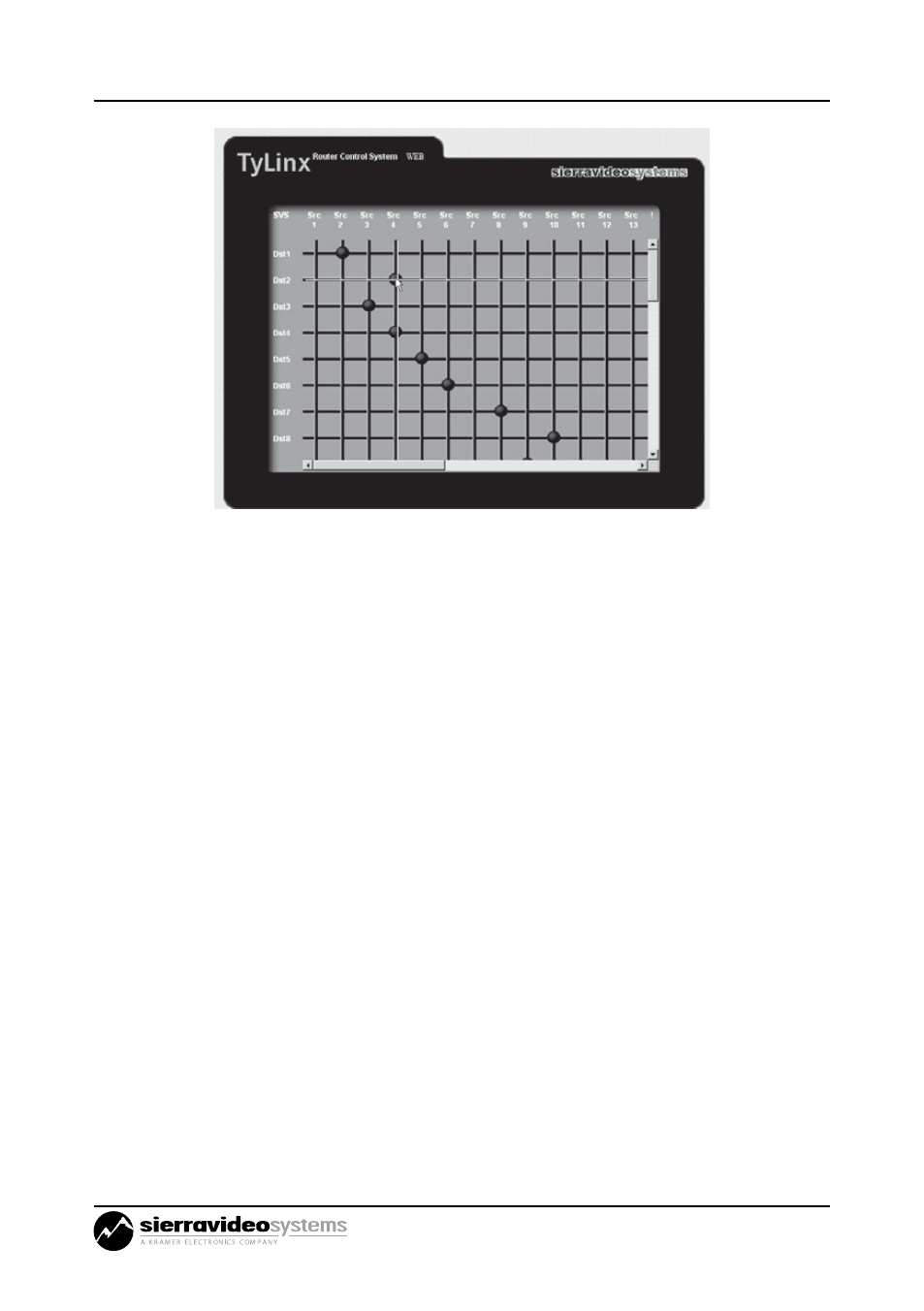

На экране представлена матрица источников и приемников сигнала. Для
коммутации входа на выход щелкните левой кнопкой мыши на пересече-
нии соответствующих им линий. Включенный узел коммутации обознача-
ется на схеме синим кружком.
Обратите внимание:
Порт Ethernet также воспринимает команды управления коммутатором по
протоколу HOST.
Наименования
Наименования источников и приемников сигнала, а также уровней комму-
тации могут быть назначены с использованием двух методов: с помощью
программы GRIP (см. руководство к ней) и через последовательный порт
(см. описание протокола в этом руководстве).
Группировка по помещениям
Группировка — это функция коммутатора, позволяющая разделить весь
набор входов и выходов на небольшие группы. Коммутация сигналов
будет возможна только внутри этих групп. В группу входят определяемые
пользователем входы и выходы. Она может включать в себя все уровни
коммутации (звук следует за видео), несколько уровней или один уро-
вень. Группировка выполняется через последовательный порт с исполь-
зованием программы GRIP или команд протокола Host (см. руководство к
программе GRIP или описание протокола в этом руководстве).
Структурирование матрицы
Термином «структурирование матрицы» (Matrix Mapping) обозначается
возможность подразделения коммутатора на несколько уровней комму-
