KRAMER ELECTRONICS, LTD. 14
Установка
Подключение периферийных устройств
Панели управления, источники сигнала синхронизации и сетевой шнур
подключаются к задней панели коммутатора. Состав набора разъемов для
подключения периферийных устройств зависит от типа коммутатора и его
размера.
В коммутаторы SVS Pro series 16 может быть установлен резервный
источник питания (необходимость его установки должна быть указана при
заказе).
ОБРАТИТЕ ВНИМАНИЕ:
Расположение элементов задней панели на разных моделях
может отличаться.

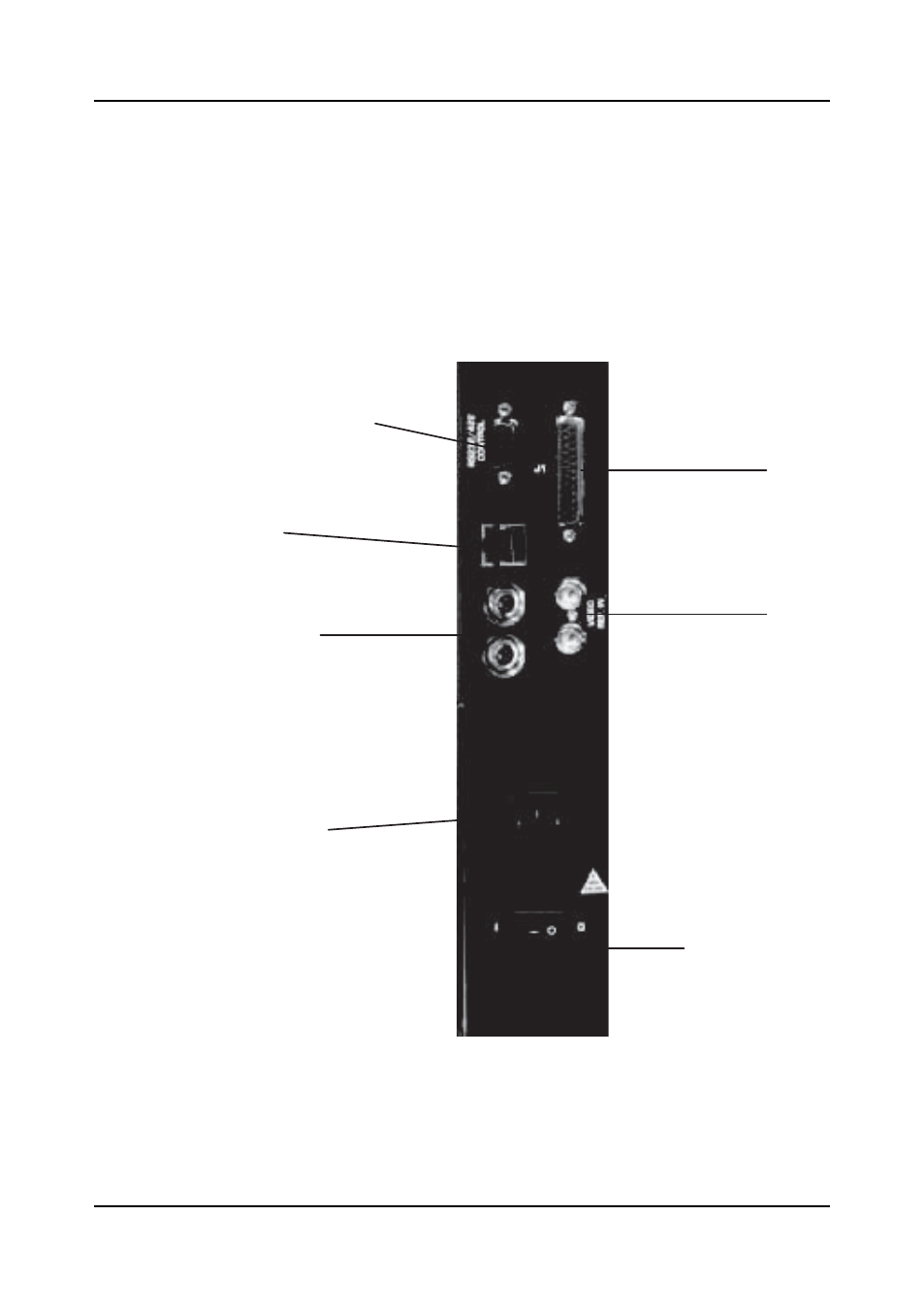

Разъем управления
через интерфейсы RS-232 и RS-422
Разъем
Ethernet
Разъемы
панели управления
Разъем для сетевого шнура
и предохранители
Разъем J-1
Проходные входы
видеосинхронизации
Выключатель питания
