KRAMER ELECTRONICS, LTD.
12
Установка
компоненты сигнала, передаваемого, например, от видеокамеры к ком-
мутатору, достигали его с одной и той же задержкой.
Расположение разъемов на задней панели соответствует определенной
логической схеме. Каналы видеокомпонент обозначены соответствующим
цветом (красным, зеленым, синим). Белым и желтым цветом обозначены
каналы строчных и кадровых синхроимпульсов. Они равноценны, и для
сигналов каждого типа можно выбрать любой канал, при этом к каждому
из каналов может подключаться только сигнал строчной («H») или кадро-
вой («V») синхронизации, но не оба сразу. Для всех входов при отгрузке
с завода-изготовителя установлен входной импеданс 75 Ом. Для входов
синхросигнала можно задать входной импеданс 510 Ом с помощью DIP-
переключателей на задней панели коммутатора. Верхний ряд переключа-
телей относится к «белому» ряду входов, а нижний — к «желтому». Уста-
новка терминаторов на неиспользуемые выходы не требуется.
Подключение к источникам и приемникам аудиосигнала
Источники и приемники звукового сигнала (например, усилители или
записывающие устройства) подключаются через клеммные блоки на зад-
ней панели.

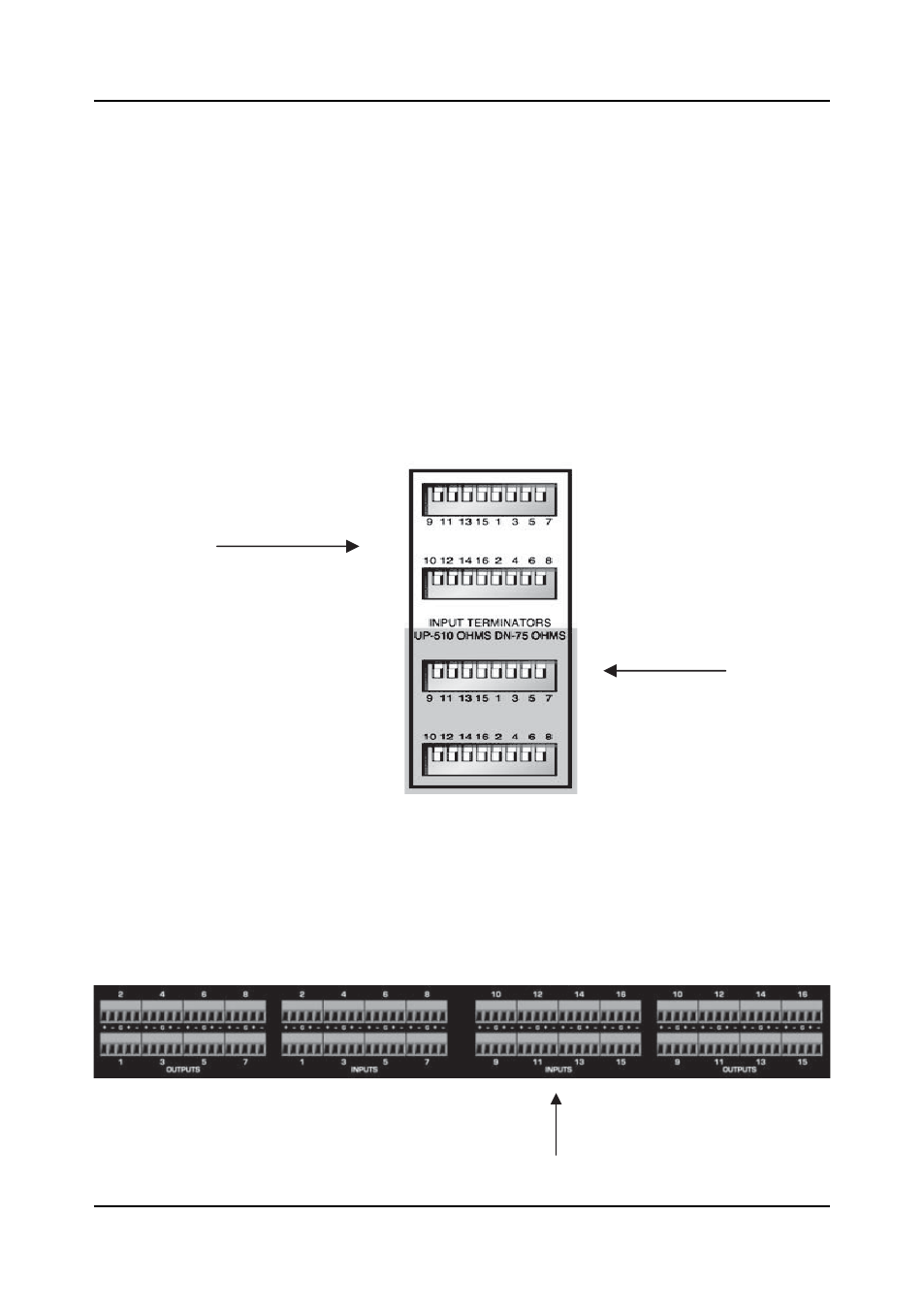

Верхние DIP-переключатели
Нижние DIP-переключатели
DIP-переключатели на задней панели
Съемные клеммные блоки 1616V5S
