Установка
Балансное и небалансное подключение
Все аудиовыходы коммутатора балансные и подключаются к балансным
входам приемников аудиосигнала. В двухканальных системах при работе
со стереофоническим аудиосигналом необходимо соблюдать фазовые
соотношения между каналами: контакты, обозначенные как положитель-
ные, на приемнике сигнала в обоих каналах должны подключаться к одно-
именным контактам.

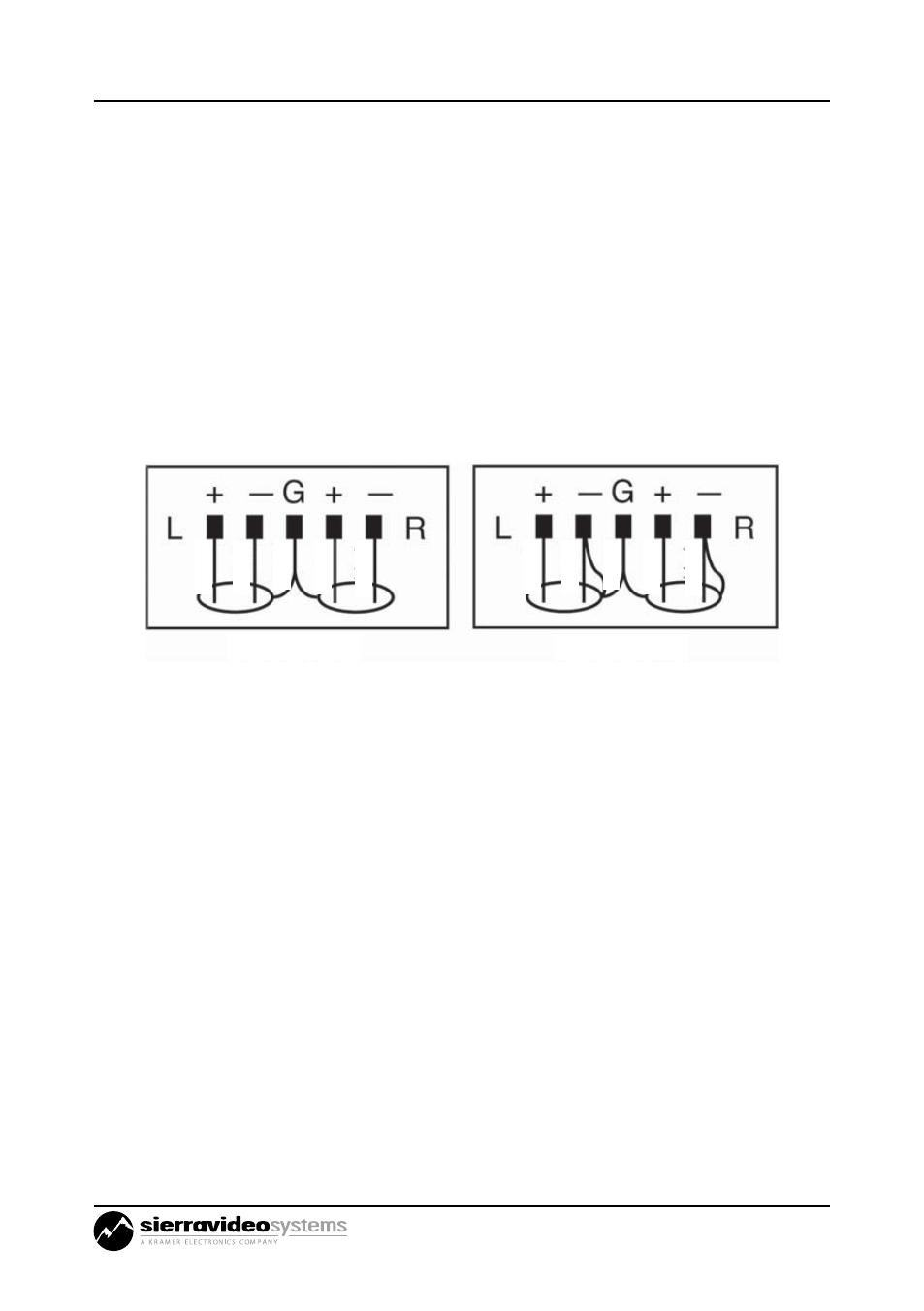

Для подключения к коммутатору небалансного устройства сначала уста-
новите перемычку (не входит в комплект) между отрицательным кон-
тактом клеммного блока (–) и общим проводом (G). Затем подключите
положительный контакт разъема устройства к положительному контакту
клеммного блока коммутатора, а экран подключите к общему проводу
(см. иллюстрацию).
Небалансные источники сигнала подключаются к одной стороне баланс-
ного входа и к общему проводу. Соединять второй вход с общим проводом
не требуется. Обратите внимание, что при передаче стереофонического
аудиосигнала всегда следует использовать ту же самую сторону баланс-
ного входа.
Настройка коэффициента передачи аудиоканалов
Заводом-изготовителем при отгрузке прибора заказчику установлен
коэффициент передачи, равный единице. Регулировка коэффициента
передачи осуществляется через меню (см. описание пунктов меню в главе
3). Кроме того, изменить коэффициент передачи можно через интерфейс
RS-232 с помощью программы GRIP (см. руководство к ней) или другой
программы, реализующей обмен данными с коммутатором по протоколу,
описанному в главе 4.
Совместная и раздельная коммутация видео- и аудиосигнала
Сигналы в компонентных видеоканалах (YC, RGB и т.п.) коммутируются
отдельными модулями электронных ключей. Все модули могут выпол-
нять коммутацию одновременно. Аудиосигнал может коммутироваться
совместно с видеосигналом или независимо от него.
красный
черный
экран
красный
черный
красный
черный
экран
красный
черный
Балансное
Небалансное
