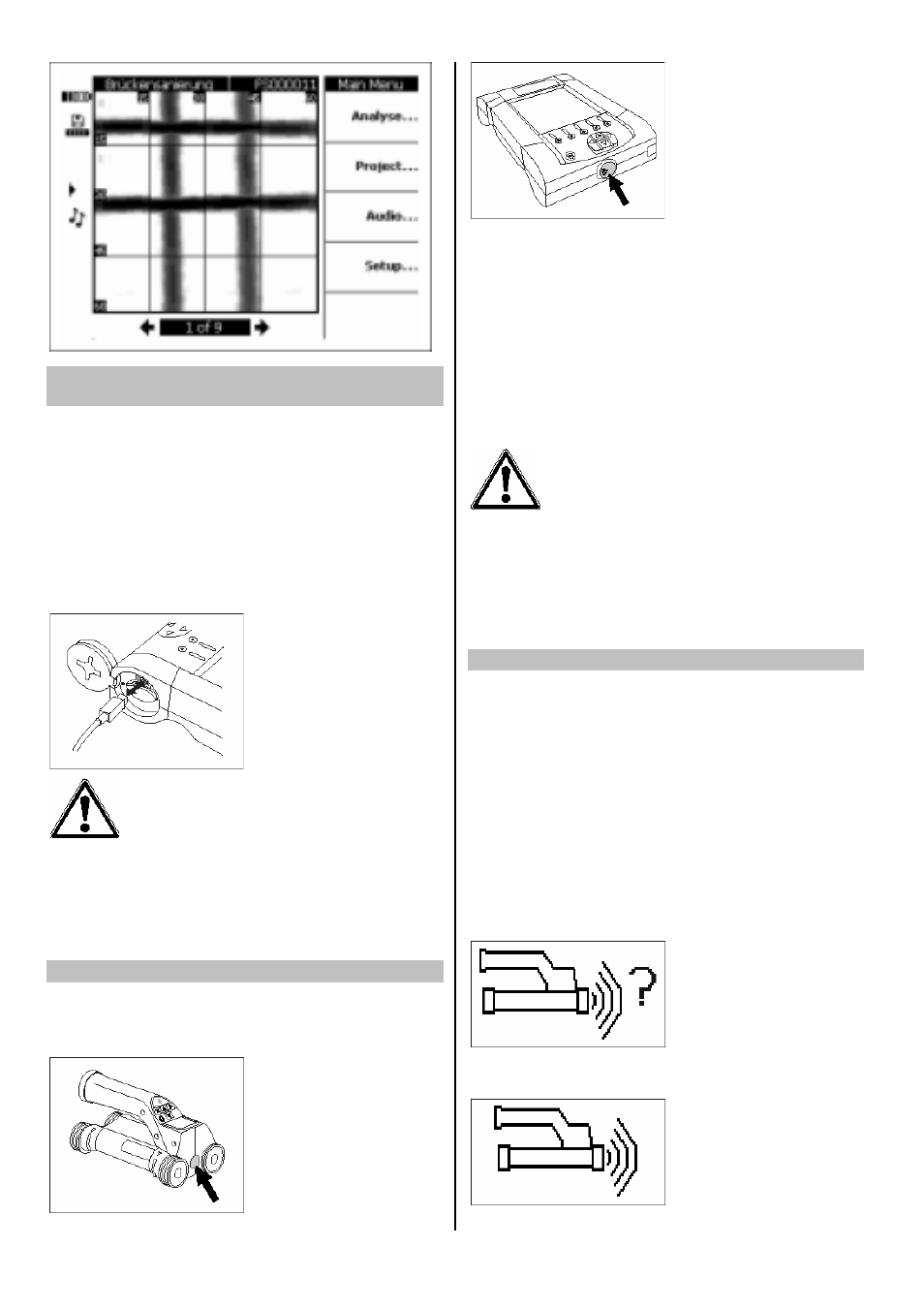

7.3.9 Передача данных из монитора в
программное обеспечение компьютера
Передача данных в программное обеспечение
компьютера может быть осуществлена путем
подсоединения прилагаемого к инструменту кабеля к
USB-порту. Также можно вынуть ММС-карту памяти и
перенести данные в компьютер при помощи
устройства для чтения карт памяти. В этом случае,
однако, сохранность данных не гарантируется.
Подключите монитор к компьютеру при помощи
кабеля данных PSA 92. Кабель соединяет
встроенный USB-порт под крышкой монитора с USB-
портом компьютера.
-ПРЕДУПРЕЖДЕНИЕ-
Для обеспечения сохранности и целостности данных
используйте только кабель данных PSA 92,
поставляемый Hilti. При использовании других
кабелей данных или устройств для чтения карт
памяти сохранность данных не гарантируется.
7.4 Передача данных из сканера в монитор
Данные из сканера в монитор передаются при
помощи инфракрасного передатчика и приемника.
Инфракрасные порты расположены на торцах
сканера и монитора (см. ниже).
Инфракрасный порт сканера
Инфракрасный порт монитора
- ПРИМЕЧАНИЕ -
Максимальное расстояние передачи информации
через инфракрасный порт составляет около 50 см.
На небольшом расстоянии (до 5 см), максимальный
угол между сканером и монитором для успешной
передачи данных составляет ±50° от оси, выходящей
из центра инфракрасного порта монитора. На
расстоянии
до 15 см
максимальный
угол
уменьшается до ±30°. На расстоянии 50 см для
успешной передачи данных сканер необходимо
направить вдоль общей оси с монитором.
-ОСТОРОЖНО-
Перед началом передачи данных убедитесь, что
предохранительная поверхность, прикрывающая
инфракрасные порты, не запылена, не загрязнена и
не покрыта жиром и не имеют сильных царапин. В
противном случае расстояние передачи данных
может сократиться, или передача данных не удастся.
7.4.1 Процедура передачи данных
Данные можно передавать в любое время, если
только монитор и сканер включены, а сканер
находится в главном меню. Данные передаются в
текущий выбранный проект на мониторе.
- ПРИМЕЧАНИЕ -
Перед началом передачи данных убедитесь, что
выбран нужный проект монитора.
Поднесите сканер и монитор близко друг к другу,
чтобы окна, прикрывающие их инфракрасные порты,
находились друг напротив друга. Сканер и монитор
начинают
определять
наличие
друг
друга
автоматически и устанавливают связь. На сканере
выдается звуковой сигнал и выводится следующий
экран:
Выберите Confirm на сканере для начала передачи
данных. На сканере во время передачи данных
выводится следующий экран:
