Сканирование любого ряда или столбца можно
прервать до достижения его конца нажатием
клавишу записи. Это может потребоваться при
наличии препятствий, мешающих сканированию по
всей длине. аналогичным образом можно пропустить
целый ряд или столбец, если начать и остановить
сканирование, не проводя инструментом по сетке.
Имейте в виду, что для областей, которые не были
отсканированы в обоих направлениях –
вертикальном и горизонтальном, изображение
создано не будет.
Сканирование предыдущего ряда или столбца можно
повторить нажатием клавиши отмены (отмены). Это
может потребоваться, если пользователь не уверен в
точности сканирования по данной области. При
повторном нажатии клавиши отмены сканирование
отменяется, и инструмент возвращается в главное меню.
Этот символ может появиться, когда сканер
перемещается по поверхности. Он означает, что
сканер перемещается слишком быстро, чтобы иметь
возможность обработать все поступающие сигналы.
Максимальная скорость составляет 0,5 м/с. Если
появляется этот символ, нажмите клавишу
подтверждения и повторите сканирование
предыдущего ряда. В любом случае, перемещайте
сканер по поверхности более медленно.
По завершении сканирования нажмите клавишу
подтверждения для возврата в главное меню.
Изображение можно передать на монитор для
просмотра и оценки. См. раздел 7.4.

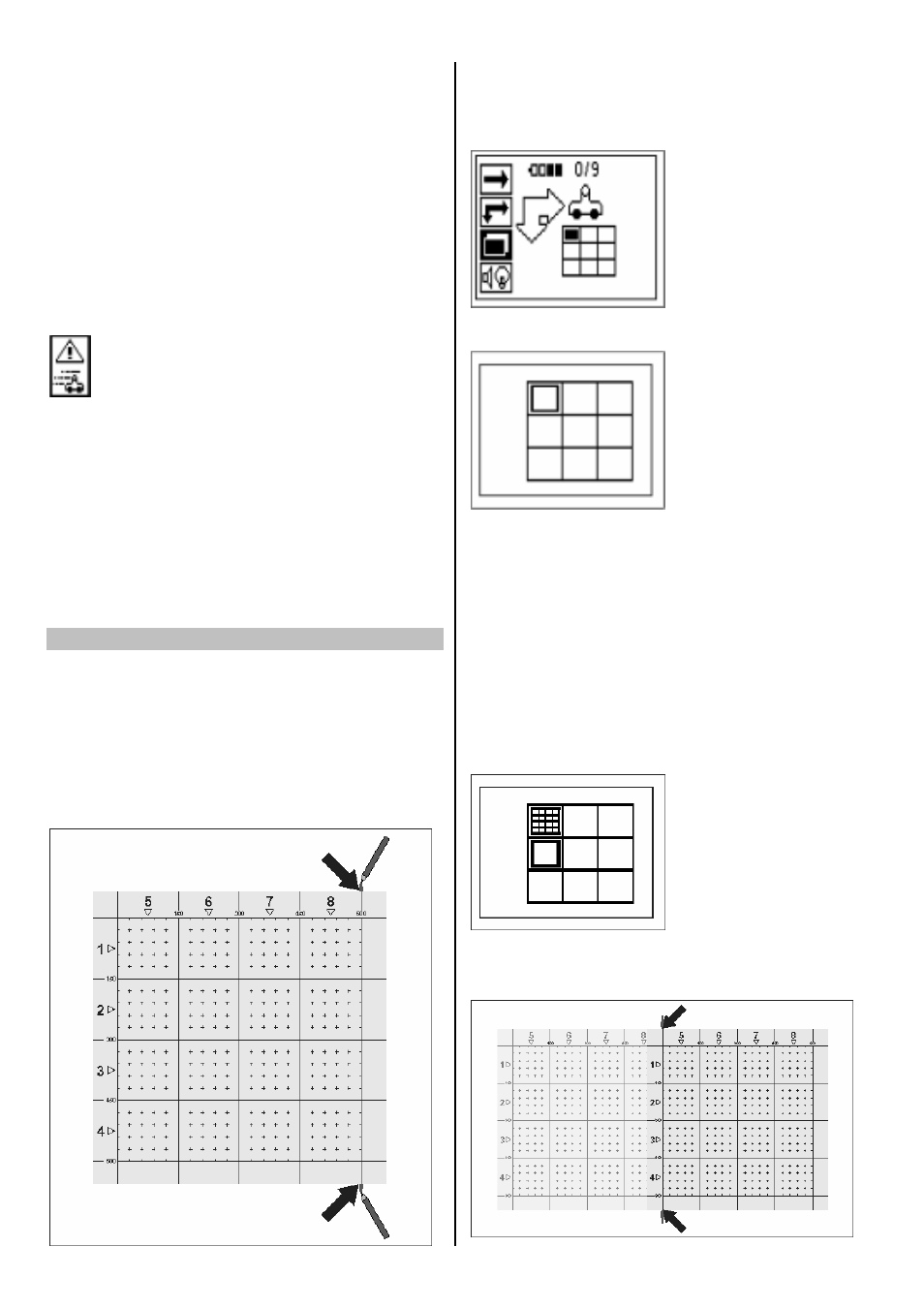

7.2.7 Режим Blockscan
Режим Blockscan предназначен для автоматической
сшивки отдельных изображений Imagescan, создавая
впечатление, что сканирование арматуры было
произведено по большой поверхности. Точное
положение арматурных стержней, их глубина залегания
и диаметр можно также определить на мониторе,
выбирая отдельные изображения Imagescan.
Настройте эталонную сетку аналогично режиму
Imagescan. Отметьте углы, которые будут сшиваться
с углами соседней сетки, как показано ниже, при
помощи маркера PUA 70.
Включите сканер. Выберите иконку Blockscan. На
экран выводится уровень зарядки аккумулятора, а
также
количество изображений Imagescan,
находящихся в памяти в настоящее время, из
максимального количества – 9.
Для начала работы выберите опцию Blockscan в
главном меню.
На экран выводится отображение области Blockscan.
Каждый квадрат соответствует одному изображению
Imagescan.
Можно отсканировать до 3х3
изображений Imagescan. Выберите положение
первого изображения Imagescan, которое будет
отсканировано, при помощи Клавиш стрелок. Для
начала
сканирования первого изображения
Imagescan нажмите клавишу подтверждения.
Учтите, что координаты точек в области Blockscan
будут считаться от верхнего левого угла.
Подробности сканирования изображений Imagescan
приводятся в предыдущем разделе. По завершении
сканирования инструмент возвращается в экран
меню функции Blockscan.
Отсканированное изображение Imagescan
отображается серым. Наложите на стену новую
сетку, чтобы края сеток нахлестывались, и области
сканирования совмещались, как показано на рисунке.
