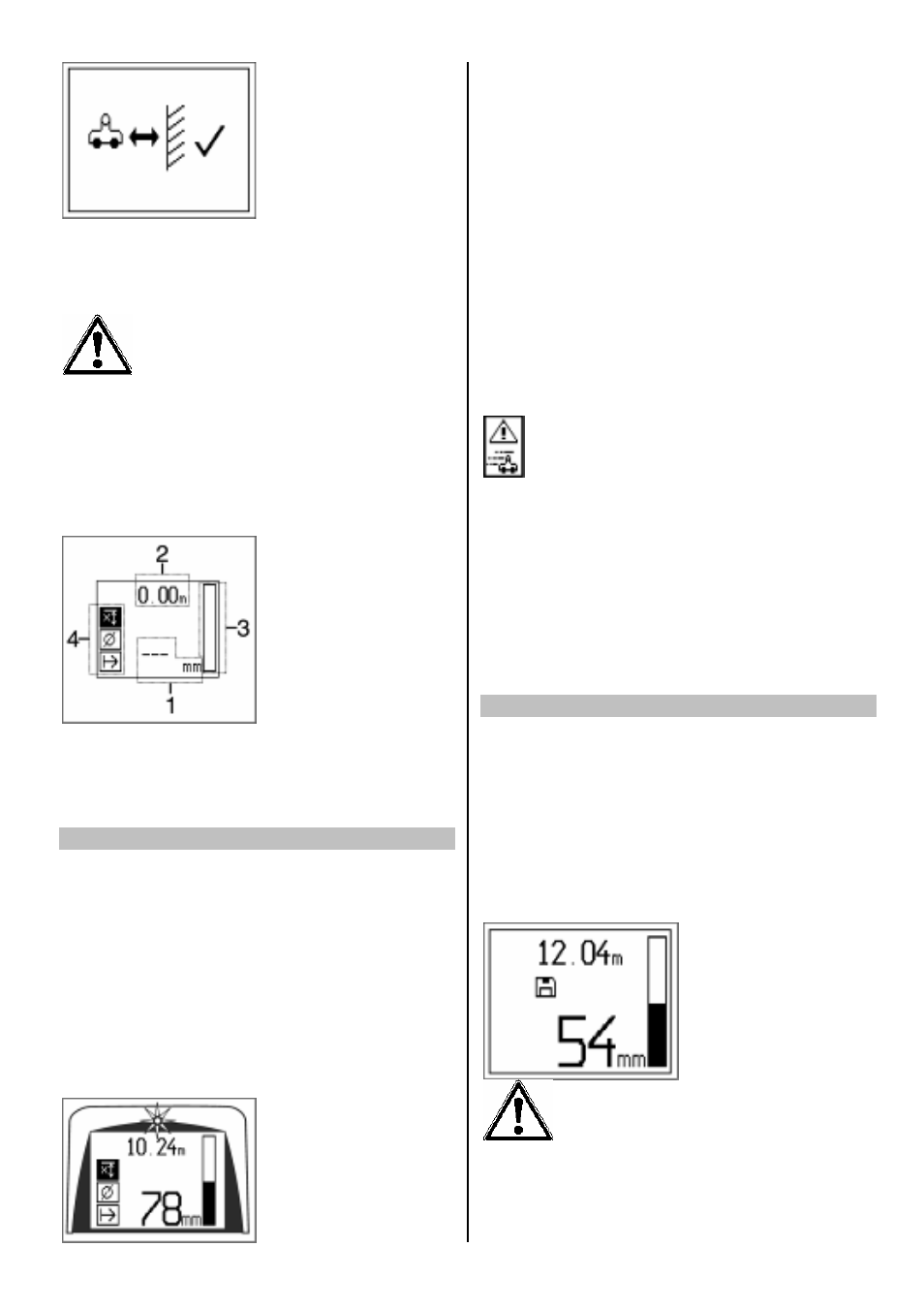

Убедитесь, чтоб сканер находится в воздухе на
достаточном расстоянии от других предметов,
особенно от изготовленных из металла или которые
могут содержать металл, и нажмите клавишу
подтверждения. Сканер осуществляет калибровку, и
выводится экран Quickscan.
- ПРЕДУПРЕЖДЕНИЕ -
Калибровка на недостаточном расстоянии от
металлических предметов может привести к
неправильным результатам измерений. Перед
калибровкой убедитесь, что сканер находится на
расстоянии не менее 0,5 м от металлических
предметов. При неуверенности в правильности
результатов измерений обратитесь в Hilti или технику
по обслуживанию систем Ферроскан перед
продолжением работы.
1 – Глубина залегания арматурного стержня
2 – Пройденное расстояние
3 – Сила сигнала
4 – Настройки – минимальная глубина, диаметр
арматурного стержня и направление сканирования.
7.2.5.1 Обнаружение в режиме Quickscan
Проведите сканером по поверхности. Будут
обнаружены арматурные стержни, расположенные
перпендикулярно направлению перемещения
сканера. По мере перемещения сканера пройденное
расстояние увеличивается.
При приближении к месту залегания арматурного
стержня сила сигнала возрастает, и на дисплей
выводится значение глубины его залегания. При
нахождении над центром арматурного стержня:
– Загорается красный светоиндикатор
– Индикатор силы сигнала показывает
максимальную величину
– Выводится глубина залегания арматурного
стержня
Вдоль центральной линии сканера проводится линия,
которую можно отметить на поверхности при помощи
маркера PUA 70. Точность определения глубины
залегания можно увеличить, введя диаметр
арматурного стержня, если он известен. См. раздел
7.2.5.3.
При выполнении измерений в местах с ограниченным
доступом пользователь может не видеть показания
дисплея и, следовательно, величину глубины
залегания в определенной точке. Тем не менее,
пользователь знает, что инструмент расположен над
центром арматурного стержня, по наличию красной
линии. Если с дисплея необходимо считать глубин
залегания, остановите сканер в центре арматурного
стержня и отметьте его положение на поверхности
при помощи маркера PUA 70. Поднимите его с
поверхности, не перемещая колес сканера. Значение
глубины будет оставаться выведенным на экран
дисплея до тех пор, пока колеса не будут снова
перемещены.
Этот символ может появиться, когда сканер
перемещается по поверхности. Он означает, что
сканер перемещается слишком быстро, чтобы иметь
возможность обработать все поступающие сигналы.
Максимальная скорость составляет 0,5 м/с. Если этот
символ появляется в режиме обнаружения
Quickscan, нажмите клавишу подтверждения и
продолжите измерение. В режиме записи Quickscan
нажмите клавишу подтверждения. В этом случае
вам будет необходимо начать процедуру записи
снова с начальной точки или с точки установки
маркера.
7.2.5.2 Запись в режиме Quickscan
Для записи положения и глубины всех обнаруженных
арматурных стержней установите сканер на
поверхность и нажмите клавишу записи (Record). На
дисплее появится символ дискеты, означающий, что
сканер записывает данные. Установите начальную
точку на поверхность при помощи маркера PUA 70.
Проведите сканером по поверхности. Будут
обнаружены и автоматически записаны в память
арматурные стержни, расположенные
перпендикулярно направлению перемещения
сканера. Перед началом записи убедитесь, что были
правильно выполнены все настройки.
-ПРЕДУПРЕЖДЕНИЕ-
Всегда перед записью в режиме Quickscan
выполните сканирование в режиме Imagescan для
того, чтобы:
– установить направление верхнего слоя арматуры.
