поверхности. Такие препятствия могут представлять
собой опоры или колонны в стенах, дверные проемы,
расширительные пазы, углы и т.п.
При появлении такого препятствия можно установить
маркер. Это прерывает сканирование и позволяет
пользователю безопасно снять сканер с поверхности,
установить его после препятствия и продолжить
сканирование. Данная функция также указывает на
расположение различных предметов в пределах
сканируемой области, что дает дополнительную
информацию для привязки сканируемого
изображения к реальной поверхности.

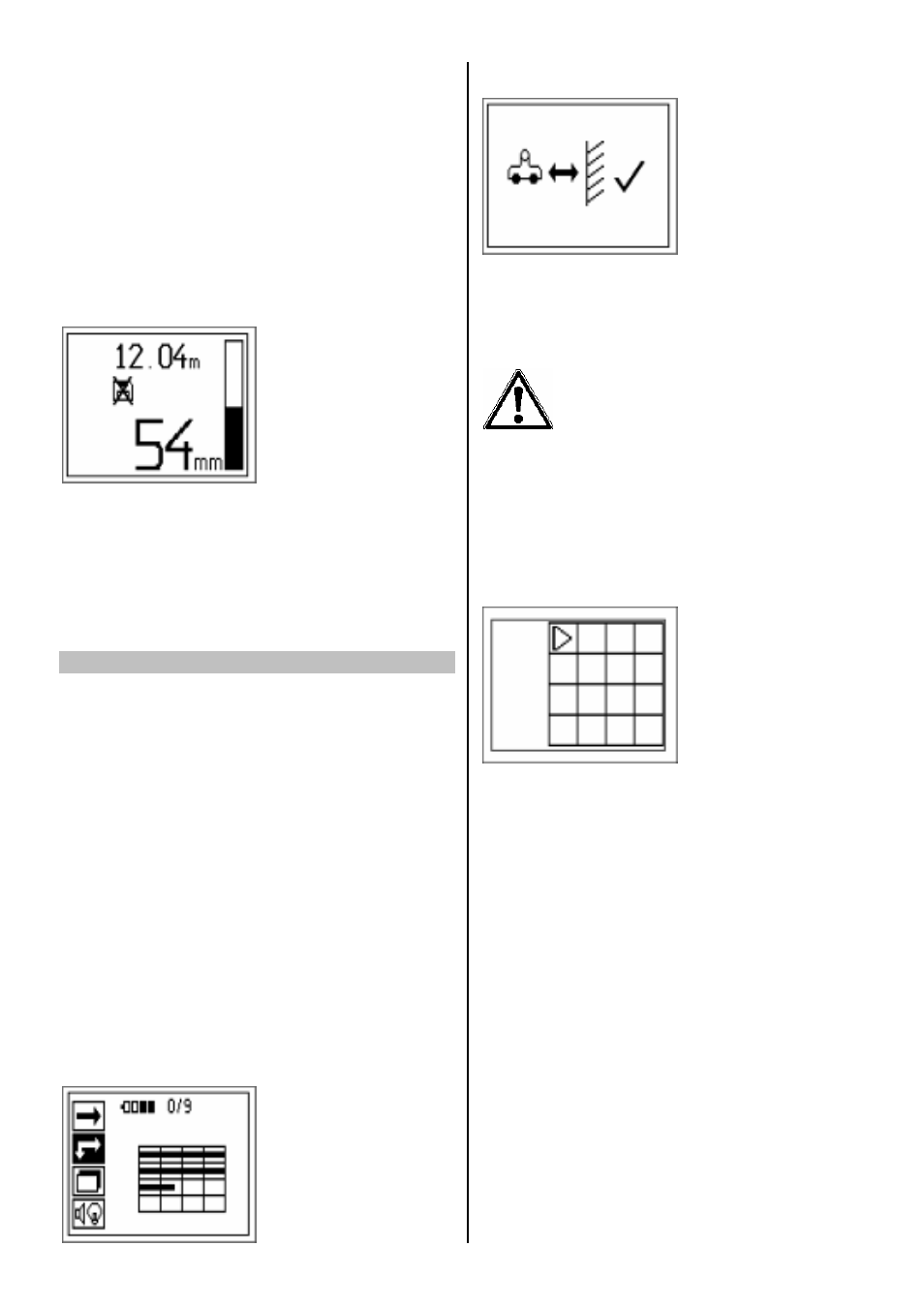

Для установки маркера нажмите и удерживайте клавишу
подтверждения, находясь в режиме записи. Символ
дискеты будет изображен перечеркнутым, указывая на
прерывание сканирования для установки маркера.
После этого поднимите сканер, удерживая клавишу
подтверждения нажатой. При необходимости
пометьте положение на поверхности при помощи
маркера PUA 70. установите сканер обратно на
поверхность после препятствия, отпустите клавишу
подтверждения и продолжите сканирование. Маркер
будет изображен в сканируемых данных
вертикальной линией при просмотре их на мониторе
или в программном обеспечении компьютера.
7.2.6 Режим Imagescan
Режим Imagescan предназначен для создания
изображения раскладки арматуры. В любой точке
данного изображения можно определить глубину
залегания и диаметр арматурных стержней.
В первую очередь на стену необходимо нанести
эталонную сетку PSA 10 или PSA 11 при помощи
входящей в комплект клейкой ленты. Данная лента
предназначена специально для приклеивания к бетону, и
ее можно оторвать от мотка в нужном месте усилием руки.
Для большинства поверхностей 100-мм куска лента с
каждого угла вполне достаточно для закрепления
эталонной сетки. При повышенной влажности или
запыленности поверхности может потребоваться
приклеить сетку по всей длине с каждой стороны.
В альтернативном случае сетку можно отметить
непосредственно на поверхности, для чего необходимо
нарисовать сетку 4х4 с расстоянием между соседними
параллельными линиями 150 мм при помощи угольника
(куска дерева) в качестве направляющей.
Включите сканер. Выберите иконку Imagescan. На
экран выводится уровень зарядки аккумулятора, а
также количество изображений Imagescan,
находящихся в памяти в настоящее время, из
максимального количества – 9.
Выберите из главного меню опцию Imagescan. Вам
будет предложено откалибровать сканер.
Убедитесь, что сканер находится в воздухе на
достаточном расстоянии от других предметов,
особенно от изготовленных из металла или которые
могут содержать металл, и нажмите клавишу
подтверждения. Сканер осуществляет калибровку, и
выводится меню Imagescan.
- ПРЕДУПРЕЖДЕНИЕ -
Калибровка на недостаточном расстоянии от
металлических
предметов может привести к
неправильным результатам измерений. Перед
калибровкой убедитесь, что сканер находится на
расстоянии не менее 0,5 м от металлических
предметов. При неуверенности в правильности
результатов измерений обратитесь в Hilti или технику
по
обслуживанию систем Ферроскан перед
продолжением работы.
На дисплее появится изображение сетки с
предлагаемой точкой начала сканирования. Это –
всегда точка в верхнем левом углу, что подходит для
большинства сканированных участков. Данные
изображения будут генерироваться только для тех
областей в пределах сетки, которые были
отсканированы и горизонтально, и вертикально. В
некоторых случаях это могут не позволить сделать
препятствия в области сканирования (например,
труба, проложенная через балку). Тогда точку начала
сканирования можно изменить для оптимизации
сканируемой области. Переместите точку начала
сканирования при помощи Клавиш стрелок.
