Imagescan для последующего анализа. См. раздел 7.3.5 –
подробности анализа отдельных изображений Imagescan.

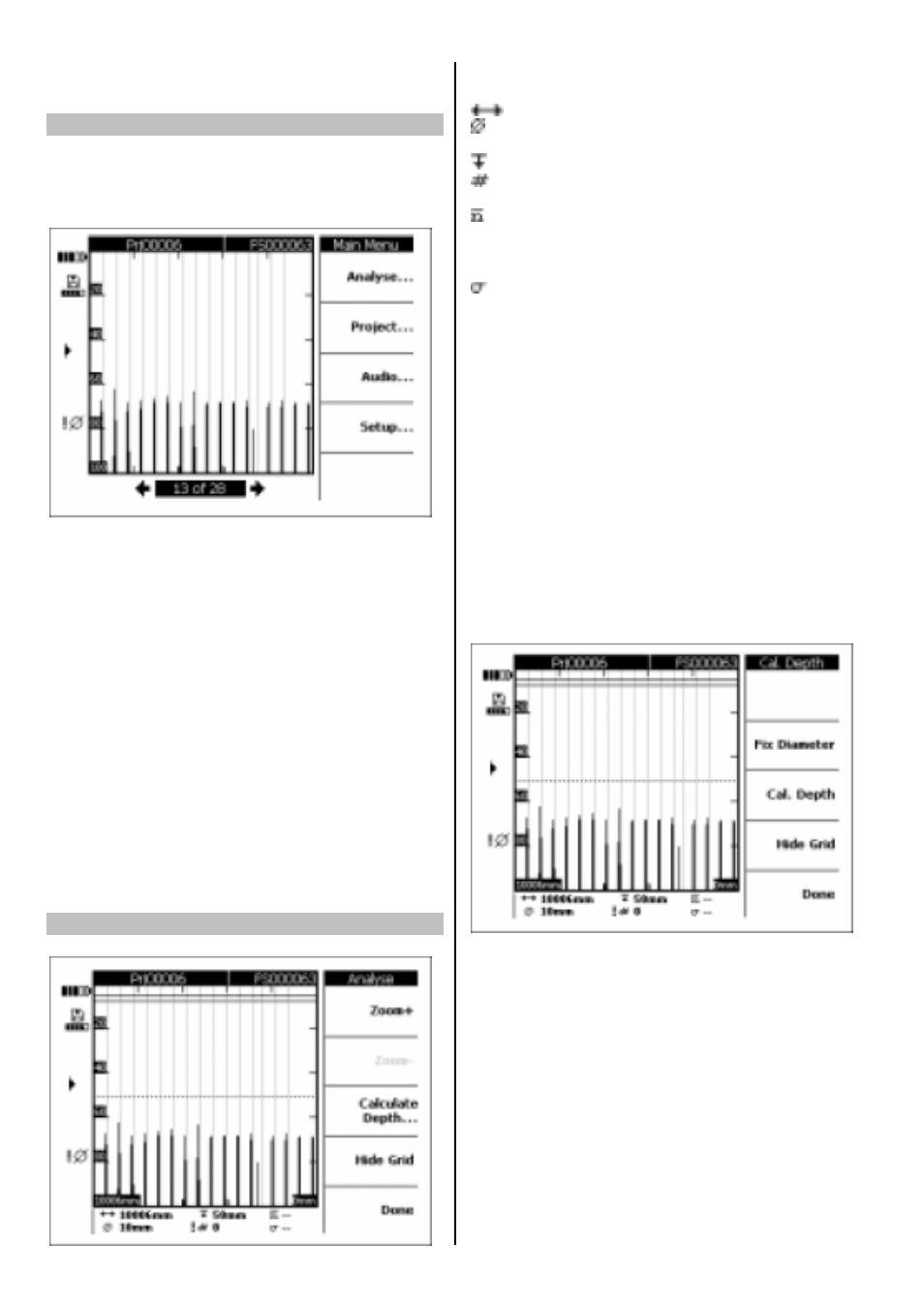

7.3.7 Изображения Quickscan
Изображения Quickscan, записанные сканером,
можно
анализировать с целью получения
информации о количестве и средней глубине
залегания арматурных стержней в пределах
значительной площади поверхности конструкции.
Изображение Quickscan выводится в виде графика,
состоящего из вертикальных гистограмм. По
горизонтальной оси откладывается пройденное
расстояние вдоль конструкции. Вертикальная ось
указывает силу сигнала, или глубину залегания
арматурных
стержней. Каждая гистограмма
соответствует одному арматурному стержню.
Выберите Analyse... для анализа изображения
Quickscan.
- ПРИМЕЧАНИЕ -
Для проведения точного анализа необходимо знать и
ввести диаметр арматурных стержней. Если диаметр
арматурных стержней был зафиксирован в сканере,
то этот же диаметр будет автоматически задан для
монитора. Если диаметр арматурных стержней не
был зафиксирован в сканере, то для монитора будет
автоматически задан диаметр 10 мм. Если реальный
диаметр арматурных стержней иной, его необходимо
задать при расчете глубины залегания опцией Fix
Diameter.
7.3.7.1 Анализ изображения Quickscan
Выберите Analyse.
В информационной строке внизу экрана выводится
следующая информация:
– Длина изображения Quickscan
– Текущий заданный диаметр арматурных
стержней
– Текущая предельная глубина
– Количество арматурных стержней в
пределах данной предельной глубины
– Средняя глубина залегания арматурных
стержней в пределах изображения
Quickscan (выводится после завершения
расчета)
– Стандартное отклонение при расчетах,
указывающее величину разброса глубины
залегания арматурных стержней
Zoom +/Zoom– позволяет увеличивать или
уменьшать масштаб отображения сигналов
Quickscan. В строке в верхней части экрана
выводится
обозначение выбранного уровня
увеличения и текущее положение в пределах
изображения.
Длина текущего просмотра
отображается цифрами в правом нижнем и левом
нижнем углах изображения. При увеличении
перемещайтесь по изображению при помощи клавиш
курсора. Имеются несколько уровней увеличения.
При достижении максимального уровня клавиша
Zoom + отображается серой и неактивна.
Calc. Depth: вход в меню калибровки.
Hide Grid: включение и отключение изображения
шкалы на боковой части изображения.
Расчет глубины
Нажмите Calculate Depth...
Убедитесь, что заданный диаметр соответствует
действительности. Используйте опцию Fix Diameter и
введите необходимую величину.
Предельная глубина задается для исследования
арматуры в пределах определенной глубины.
Обычно это минимальная величина покрытия,
необходимая для первого слоя арматуры. Для
регулировки
предельной глубины используйте
клавиши перемещения курсора вверх и вниз.
10
