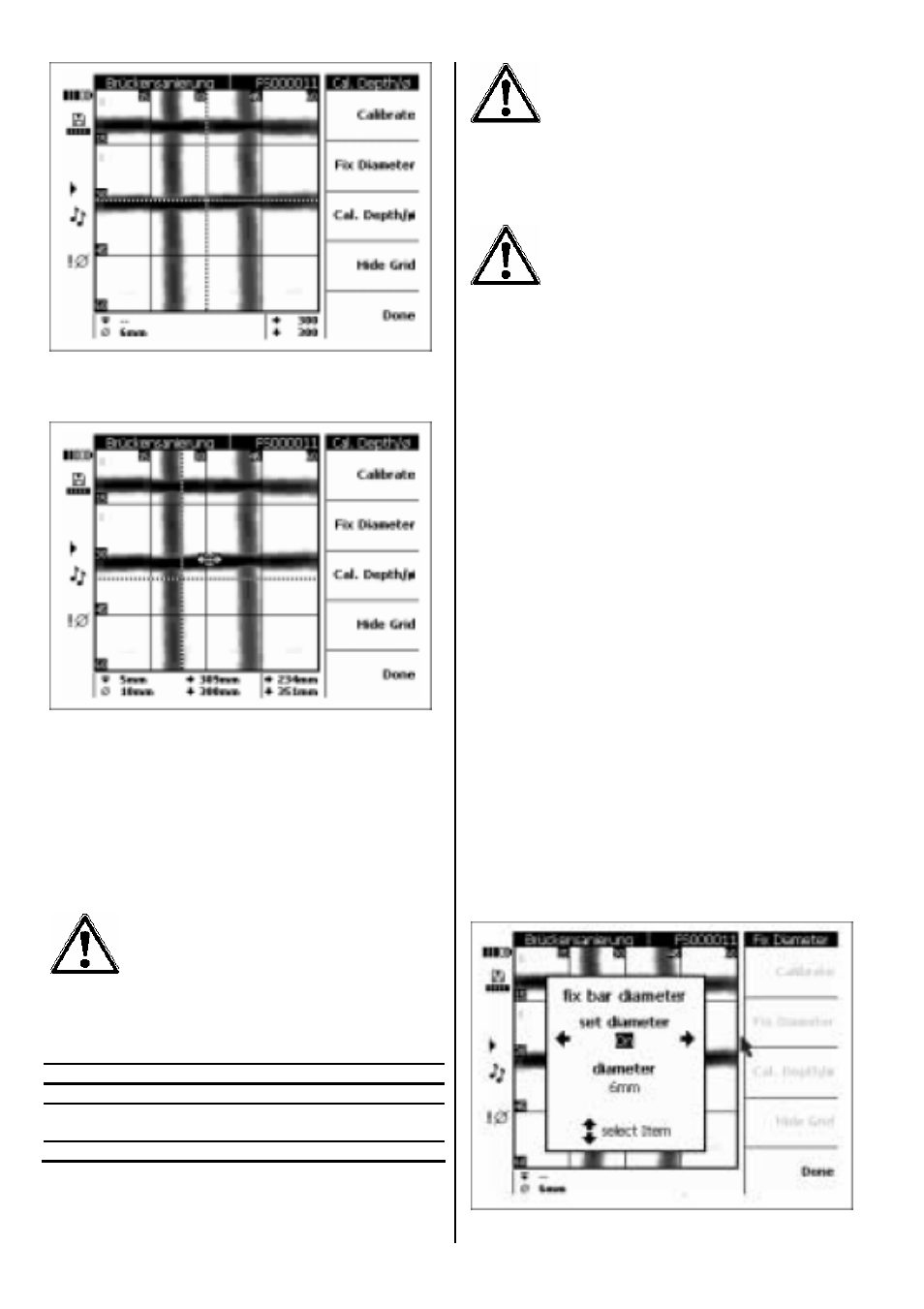

Для вывода глубины и диаметра в выбранной точке
нажмите Calculate
_ Depth/Ø. Инструмент рассчитает
глубину и диаметр в выбранной точке.
Положение рассчитанной точки выводится в виде
небольшой мишени со стрелкой на каждой из сторон,
указывающих направление арматурного стержня.
Глубина
и диаметр арматурного стержня
отображаются в информационной строке в нижней
части экрана вместе с координатами рассчитанной
точки.
Если величины глубины или диаметра не выведены
на экран, значит, они находятся за пределами
разумных ожидаемых значений. При расчете глубины
и диаметра необходимо помнить о следующем:
- ПРЕДУПРЕЖДЕНИЕ -
Расчеты диаметра основаны на одном из следующих
стандартов на стальную арматуру:
Стандарт
Происхождение/
применимый стандарт
DIN 488 Евросоюз
ASTM A 615 / A 615M-01b США
CAN/CSA-G30,
18-M92
Канада
JIS G 3112 Япония
Диаметры арматурных стержней, не подходящие ни
под один из этих стандартов, могут оказаться вне
пределов точности.
- ПРЕДУПРЕЖДЕНИЕ -
Расчет диаметра является оценочным и указывает
только вероятный диаметр арматурных стержней.
Если диаметр арматурных стержней необходимо
знать со 100% уверенностью, необходимо вскрыть
конструкцию и измерить диаметр.
- ПРЕДУПРЕЖДЕНИЕ -
Никогда не пытайтесь определить диаметр арматурных
стержней по изображению, исходя из его масштаба.
Центр арматурных стержней на изображении
соответствует его реальному положению в конструкции,
однако изображения самих арматурных стержней даны
не в масштабе. Ширина арматурных стержней дается в
зависимости от силы сигнала, измеренного сканером.
Следовательно, арматурные стержни, расположенные
ближе к поверхности, могут выглядеть на изображении
толще, чем расположенные ниже.
- ПРИМЕЧАНИЕ -
Наиболее точные данные по диаметру и глубине
залегания арматурных стержней получаются в точках
арматурных стержней, которые наиболее удалены от
краев сканированного изображения, параллельных
данному арматурному стержню. Эффекты на краях
сканированного изображения могут повлиять на
отображение арматурных стержней, находящихся в
пределах 100 мм от края.
Другими факторами, влияющими на точность
определения диаметра и глубины залегания
арматурных стержней, являются неровные
поверхности, наличие железных или магнитных
элементов в бетонной смеси, а также правильность
методики сканирования, т.е. начало сканирования
точно в заданной точке и строго вдоль линий сетки.
См. также раздел 7.5, где показано, как получить лучшие
результаты от использования вашего инструмента.
- ПРИМЕЧАНИЕ -
Если диаметр арматурного стержня известен, его
можно ввести, используя опцию фиксированного
диаметра. См. ниже.
Фиксация диаметра
Если диаметр арматурного стержня известен, его
необходимо вводить, как показано ниже, поскольку
это влияет на точность и надежность определения
глубины. Нажмите Fix Diameter.
Установите диаметр на On при помощи левой или
правой клавиш курсора.
