Инструкция по эксплуатации Hilti PS 200
Страница 28
Перейдите в поле ввода диаметра при помощи верхней
или нижней клавиш курсора и выберите диаметр.
Нажмите Done для подтверждения выбора и возврата к
изображению. В информационной строке в правой части
дисплея появляется знак фиксации диаметра.

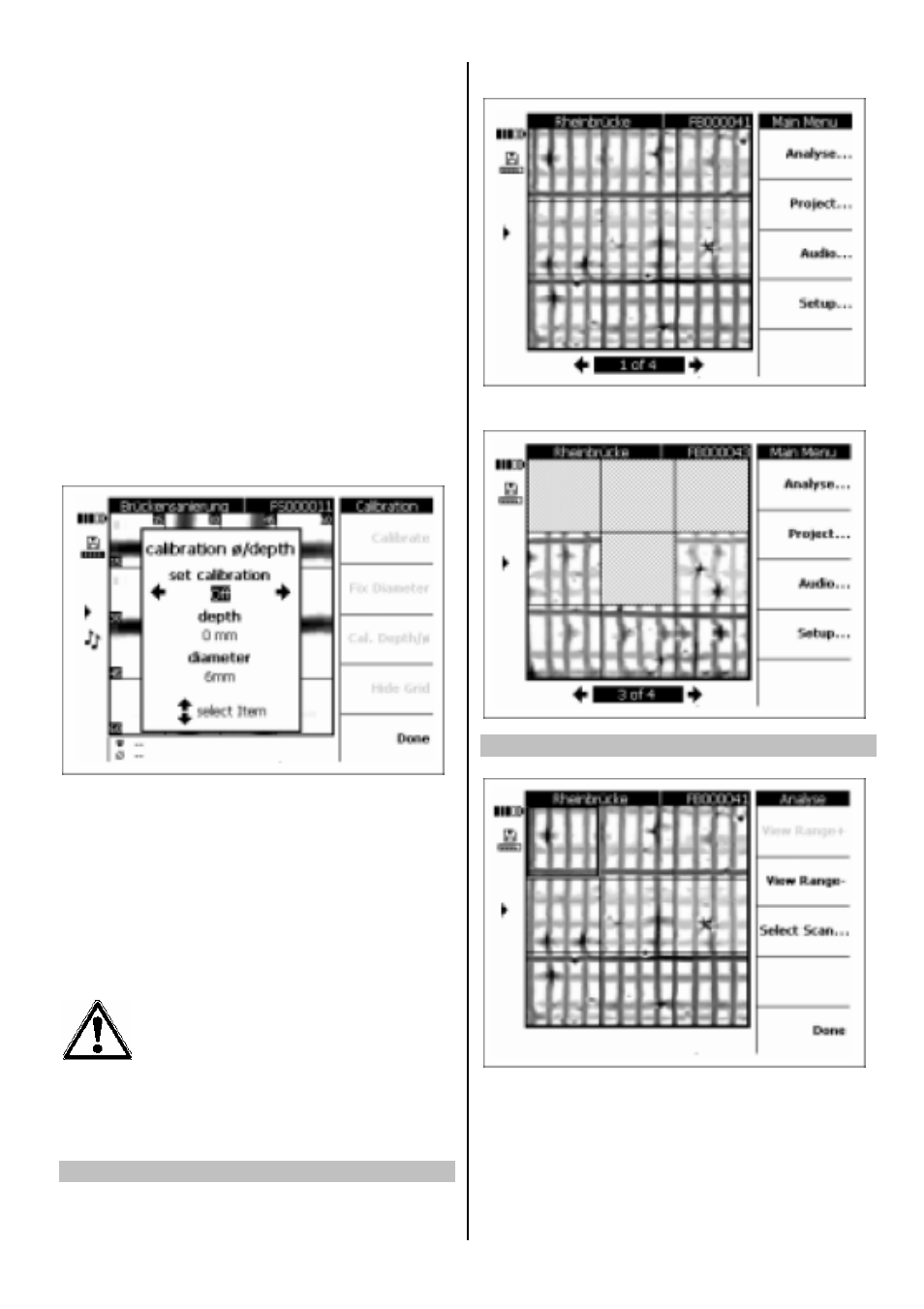

Калибровка изображения
Данная опция предназначена для измерения с
наивысшей точностью и может использоваться, если
глубина залегания и диаметр арматурного стержня в
определенной
точке
известны.
Ее
необходимо
использовать с осторожностью, поскольку неверная
установка этих параметров может привести к
неправильному отображению глубины. Изображение
будет откалибровано независимо от введенной
информации, и глубина залегания арматурного стержня
вокруг калибруемой точки будет дана с максимальной
точностью.
Эта
опция
обычно
необходима
изготовителям сборных бетонных конструкций.
Глубина залегания и диаметр арматурного стержня в
различных частях сканированного изображения могут
находиться вне пределов спецификаций, если была
использована калибровка.
После перемещения курсора к точке, глубина
залегания и диаметр арматурного стержня в которой
известны, выберите Calibrate.
Установите калибровку на On и введите глубину
залегания и диаметр арматурного стержня в данной
точке. Нажмите Done для подтверждения и возврата
к изображению. Инструмент проверяет реальность
введенных параметров на основе информации,
которая у него имеется по данной точке. Если
введенные параметры нереальны, калибровка будет
запрещена.
Символ калибровки появляется в строке статуса в левой
части дисплея. Если введенная информация была
точной, глубина залегания и диаметр арматурного
стержня вокруг данной точки будут отображены с
повышенной точностью (обычно ±1 мм).
- ПРЕДУПРЕЖДЕНИЕ -
Калибровка
сканированного
изображения
с
неправильными значениями может привести к
выходу значений глубины за пределы точности
согласно спецификациям.
7.3.6 Изображения Blockscan
Изображения Blockscan состоят из 3х3 изображений
Imagescan, которые были отсканированы в соседних
участках и автоматически сшиты.
Вид изображения Blockscan со всеми заполненными
блоками следующий:
Вид
изображения Blockscan с
некоторыми
заполненными блоками следующий:
7.3.6.1 Анализ изображения Blockscan
Выберите Analyse.
View Range
_
+ и View Range - используются
соответственно для увеличения и уменьшения глубины
просмотра, аналогично режиму Imagescan. Это полезно
при определении того, какие арматурные стержни
находятся ближе всего к поверхности, а также для
получения общего представления о том, насколько ровно
уложена арматура по сравнению с поверхностью бетона.
Используйте клавиши курсора для выбора блока для
анализа. Select Scan открывает выделенное изображение
9
