Инструкция

ECL Comfort 210, приложение A266

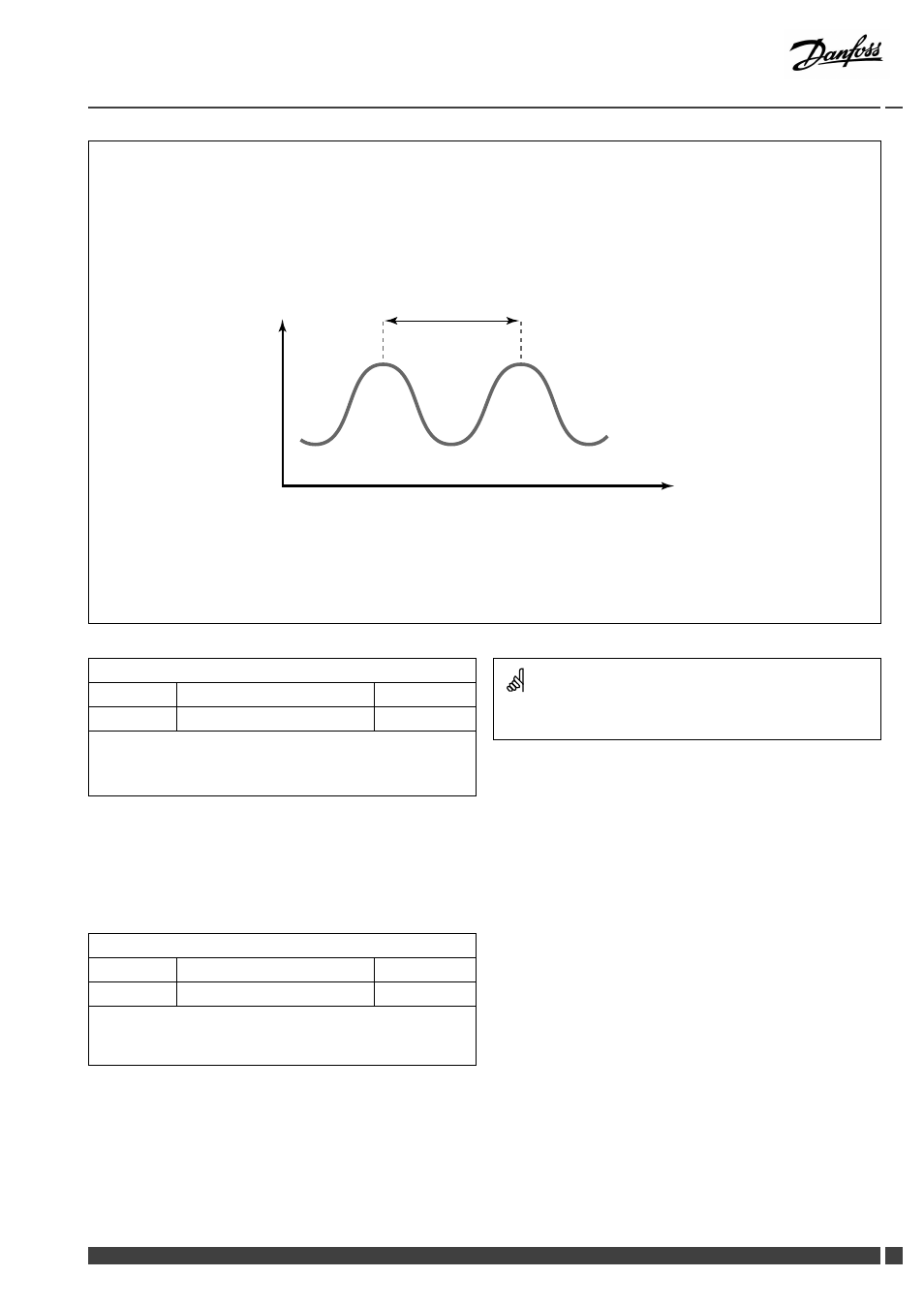

Для более точной настройки PI-регулирования вы можете воспользоваться следующим методом:

Установите параметр "Tn" (постоянная времени интегрирования) на его максимальное значение (999 с).

Снизьте значение зоны пропорциональности "Xp" до момента начала колебаний системы (нестабильность) с постоянной
амплитудой (это может стать необходимым для воздействия на систему установкой крайне малого значения).

Найдите критический период времени по записи температуры или воспользуйтесь секундомером.

Темп.

Критический период времени

Время

Этот критический период времени окажется характерным для системы, и вы можете оценить настройки контроллера по
этому критическому периоду.
"Tи" = 0.85 x критический период

"Xp" = 2.2 x значение зоны пропорциональности в критический период.
Если регулирование оказывается слишком медленным, то вы можете уменьшить значение зоны пропорциональности на 10%.
Убедитесь, что после установки параметров в системе имеется расход теплоносителя.

Т под (холост.)— A266.2

12097

Контур

Диапазон

Заводская

2

ВЫКЛ/ВКЛ

ВЫКЛ

Параметр "Тпод. (холост.)" – это Т подачи при отсутствии ГВС.
При отсутствии загрузки (переключатель потока выключен) Т
поддерживается на более низком уровне (Т экономии). Выберите
температурный датчик для поддержания Т экономии.

ВЫКЛ:

Т экономии поддерживается на датчике температуры
ГВС (S4).

ВКЛ:

Т экономии поддерживается на датчике температуры
теплоносителя в подающем трубопроводе (S6).

Если датчик температуры S6 не подключен, то постоянная Т

подачи поддерживается на S4.

Tи (холост.) — A266.2

12096

Контур

Диапазон

Заводская

2

1 ... 999 с

120 с

При отсутствии нагрузки (датчик потока выключен) Т
поддерживается на низком уровне (Т экономии). Для установки
медленного но стабильного управления можно назначить время
интеграции "Tn (холост.)".

Danfoss District Energy

VI.KT.X1.50

DEN-SMT/DK

91
