Инструкция
ECL Comfort 210, приложение A266

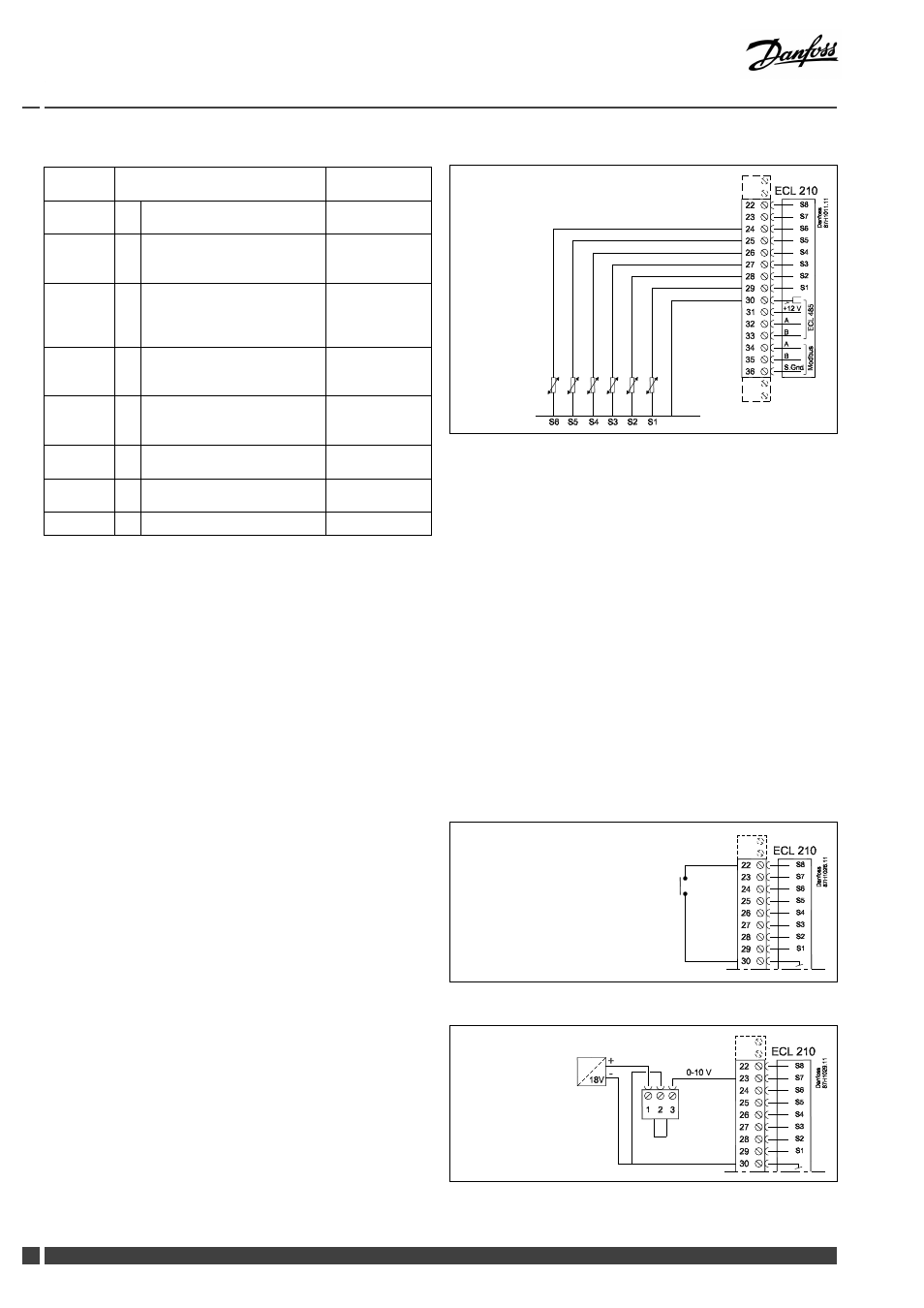

A266.9:
Клемма
Датчик / описание
Тип
(реком.)
29 и 30
S1 Датчик температуры
наружного воздуха*
ESMT
28 и 30
S2 Датчик температуры
обратки, отопление
(вторичный контур)
ESM-11 / ESMB /
ESMC / ESMU
27 и 30
S3 Датчик температуры
теплоносителя в подающем
трубопроводе**,
отопление
ESM-11 / ESMB /
ESMC / ESMU
26 и 30
S4 Датчик температуры
теплоносителя в подающем
трубопроводе**, ГВС
ESM-11 / ESMB /
ESMC / ESMU
25 и 30
S5 Датчик температуры
обратки,
отопление
ESM-11 / ESMB /
ESMC / ESMU
24 и 30
S6 Датчик температуры
обратки, ГВС
ESM-11 / ESMB /
ESMC / ESMU
23 и 30
S7 Датчик давления 0-10 В или
4-20 мА
22 и 30
S8 Датчик сигнализации
*
Если датчик температуры наружного воздуха не
подключен, или в кабеле произошло короткое замыкание,
регулятор считает температуру наружного воздуха
равной 0 (ноль) °C.
**
Для правильного функционирования системы датчик
температуры теплоносителя в подающем трубопроводе
должен быть всегда подключен. Если датчик не
подключен, или в кабеле произошло короткое замыкание,
регулирующий клапан с электроприводом закрывается
(функция безопасности).
Установленная на заводе перемычка:
30 с общей клеммой.
Подключение датчика сигнализации
Подключение датчика давления с аналоговым сигналом
0-10 В
