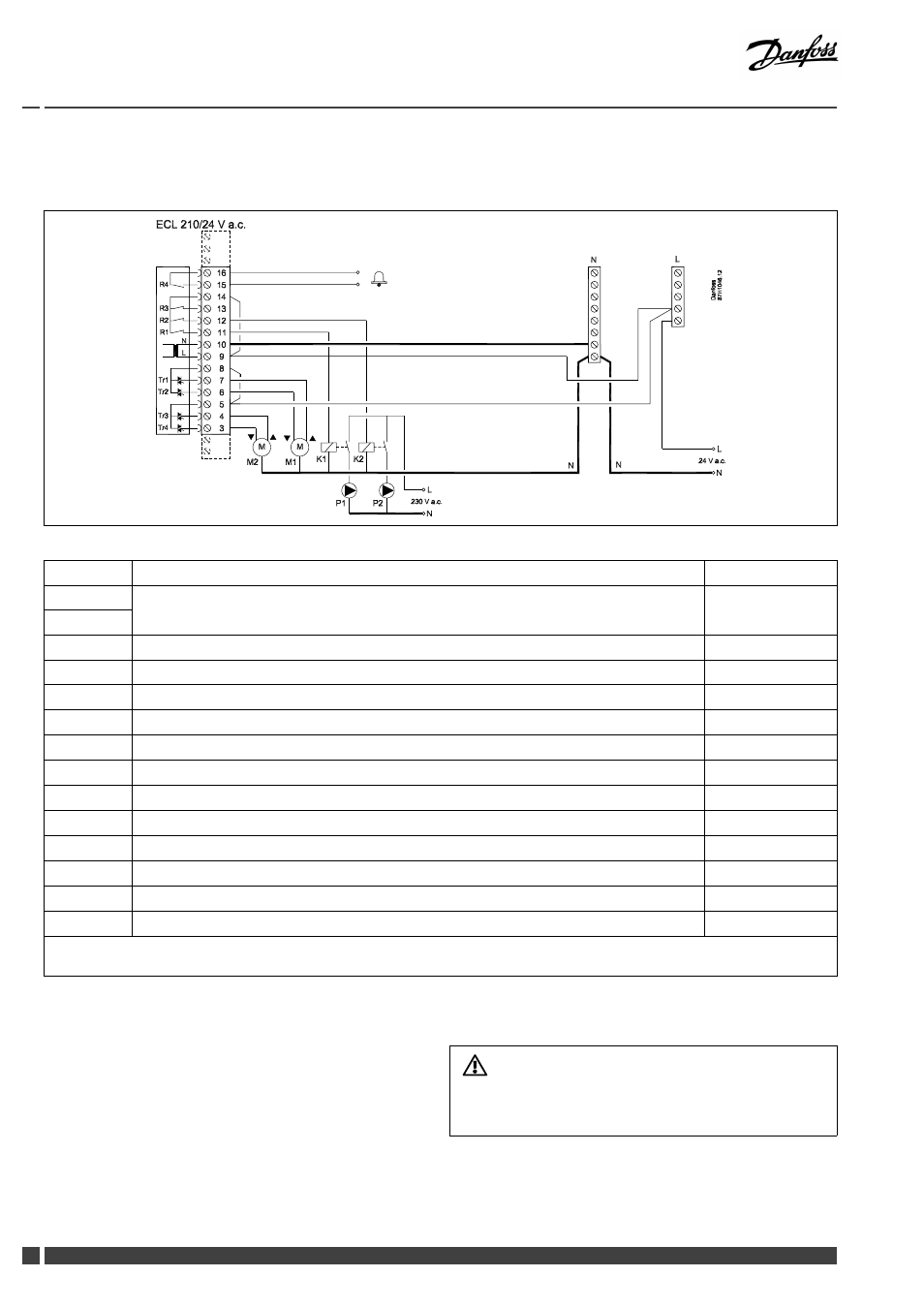

2.5.4 Электрические соединения, ~ 24 В, электропитание, насосы, клапаны с электроприводом и т.п.
Приложение A266.1 / A266.2 / A266.9
Клемма
Описание
Макс. нагрузка
16
15
Сигнализация
4 (2) A / ~24 В *
14
Фаза для циркуляционного насоса
13
Не используются
12
K2
Реле для циркуляционного насоса на ~ 230 В, контур 1
4 (2) A / ~24 В *
11
K1
Реле для циркуляционного насоса на ~ 230 В, контур 2
4 (2) A / ~24 В *
10
Напряжение питания ~24 В - нейтраль (N)
9
Напряжение питания ~24 В - фаза (L)
8
M1
Фаза для регулирующего клапана с электроприводом, контур 2
7
M1
Электропривод - открытие
1 A / ~ 24 В
6
M1
Электропривод - закрытие
1 A / ~ 24 В
5
M2
Фаза для регулирующего клапана с электроприводом, контур 1
4
M2
Электропривод - открытие
1 A / ~ 24 В
3
M2
Электропривод - закрытие
1 A / ~ 24 В
*
Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Дополнительные реле К1 и К2 имеют 24 В напряжение на катушке
Установленная на заводе перемычка:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
Не подключайте напрямую к регулятору с питанием ~24 В
компоненты с напряжением ~230 В. Используйте вспомогательные
реле (К) для разделения ~230 В и ~24 В.
