Инструкция

ECL Comfort 210, приложение A266

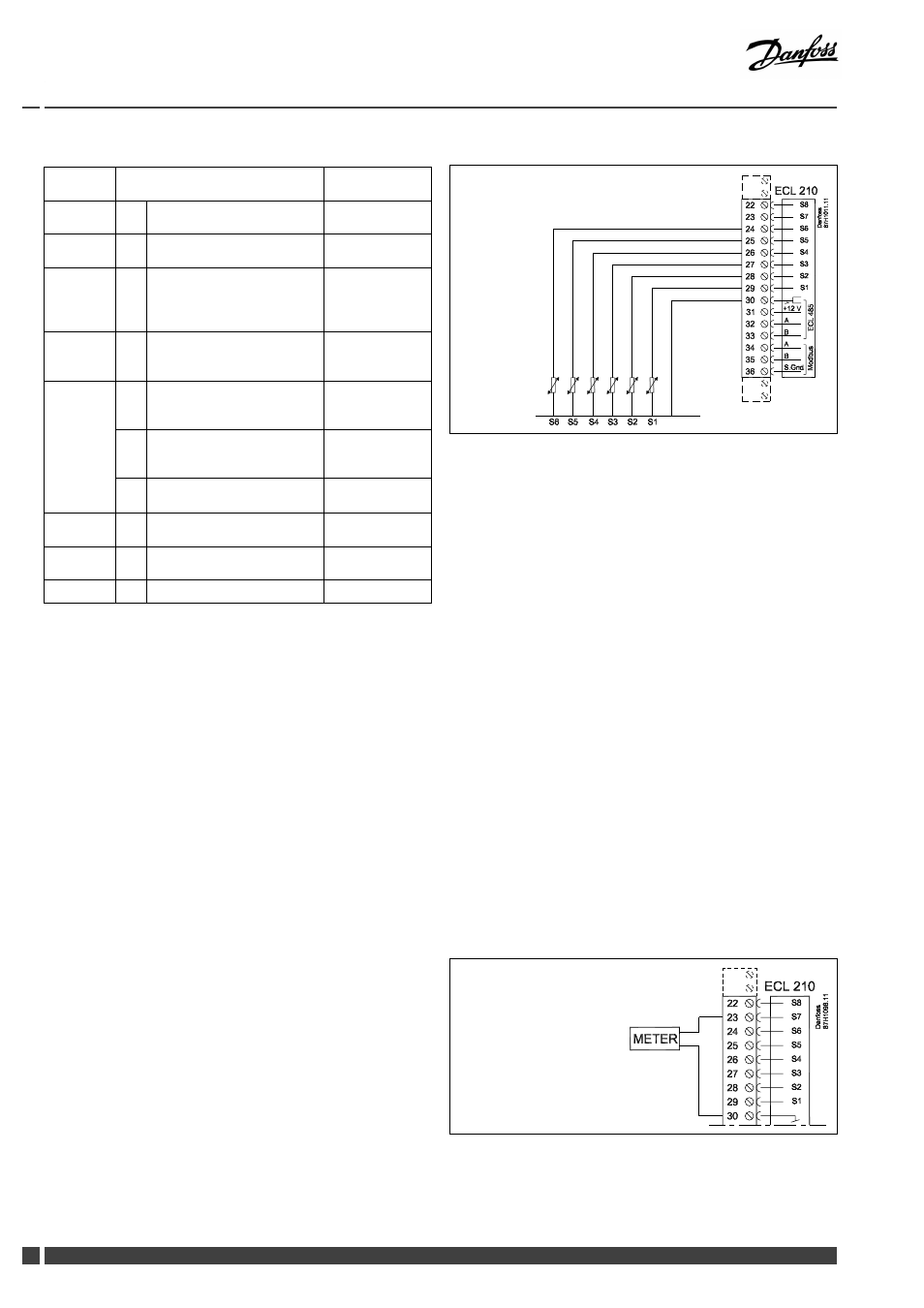

A266.2:

Клемма

Датчик / описание

Тип
(реком.)

29 и 30

S1

Датчик температуры
наружного воздуха*

ESMT

28 и 30

S2

Датчик комнатной
температуры**

ESM-10

27 и 30

S3

Датчик температуры
теплоносителя в подающем
трубопроводе***,
отопление

ESM-11 / ESMB /
ESMC / ESMU

26 и 30

S4

Датчик температуры
теплоносителя в подающем
трубопроводе***, ГВС

ESM-11 / ESMB /
ESMC / ESMU

S5

Датчик температуры
обратки,
отопление или

ESM-11 / ESMB /
ESMC / ESMU

(S5) Датчик температуры

обратки,
ГВС или

ESM-11 / ESMB /
ESMC / ESMU

25 и 30

(S5)

Общий датчик температуры
обратки

ESM-11 / ESMB /
ESMC / ESMU

24 и 30

S6

Датчик температуры
подачи

ESM-11 / ESMB /
ESMC / ESMU

23 и 30

S7

Расходомер /
тепловычислитель

22 и 30

S8

Датчик протока

*

Если датчик температуры наружного воздуха не
подключен, или в кабеле произошло короткое замыкание,
регулятор считает температуру наружного воздуха
равной 0 (ноль) °C.

**

Только для подключения датчика комнатной температуры.
Сигнал комнатной температуры может также подаваться
блоком дистанционного управления (ЕСА 30 / 31). См.
"Электрические соединения, ECA 30 / 31".

***

Для правильного функционирования системы датчик
температуры теплоносителя в подающем трубопроводе
должен быть всегда подключен. Если датчик не
подключен, или в кабеле произошло короткое замыкание,
регулирующий клапан с электроприводом закрывается
(функция безопасности).

Установленная на заводе перемычка:
30 с общей клеммой.

Подключение расходомеров и тепловычислителей с
импульсным сигналом

22

DEN-SMT/DK

VI.KT.X1.50
