Инструкция
ECL Comfort 210, приложение A266
Т наименьшая
11150
Контур
Диапазон
Заводская
1
10 ... 50 °C
30 °C
Аварийная функция не активируется, если заданная температура
подачи ниже установленного значения.
Авария верх. — A266.9
11614
Контур
Диапазон
Заводская
1
0.0 ... 6.0
2.3
Оповещение о давлении включается, когда датчики передают
показания (см. "Нижн. X", "Верх.X", "Нижн.Y" и "Верх. Y"), превышающие
установленные границы.
Авария нижн. — A266.9
11615
Контур
Диапазон
Заводская
1
0.0 ... 6.0
0.8
Оповещение о давлении включается, когда датчики передают
показания (см. "Нижн. X", "Верхн. X", "Нижн. Y" and "Верхн. Y") ниже
установленных границ.
Пауза аварии — A266.9
11617
Контур
Диапазон
Заводская
1
0 ... 240 с
30 с
Система оповещения давления срабатывает, когда показания
выходят за верхнюю или нижнюю границу в течение времени (в
секундах) большего, чем установленное значение.
Нижн. X — A266.9
11607
Контур
Диапазон
Заводская
1
0.0 ... 10.0
1.0
Давление замеряется при помощи преобразователя (датчика)
давления. Датчик передает измеренное давление в виде сигнала
0-10 В или 4-20 мA.
Сигнал напряжения может подаваться непосредственно на вход
S7. Токовый сигнал преобразуется посредством резистора в
напряжение и подается на вход S7. Определенное напряжение на
входе S7 затем преобразуется регулятором в значение давления.
Данный и 3 последующих параметра отвечают за измерения.
"Нижн. X" определяет значение напряжения для наименьшего
значения давления ("Нижн. Y").

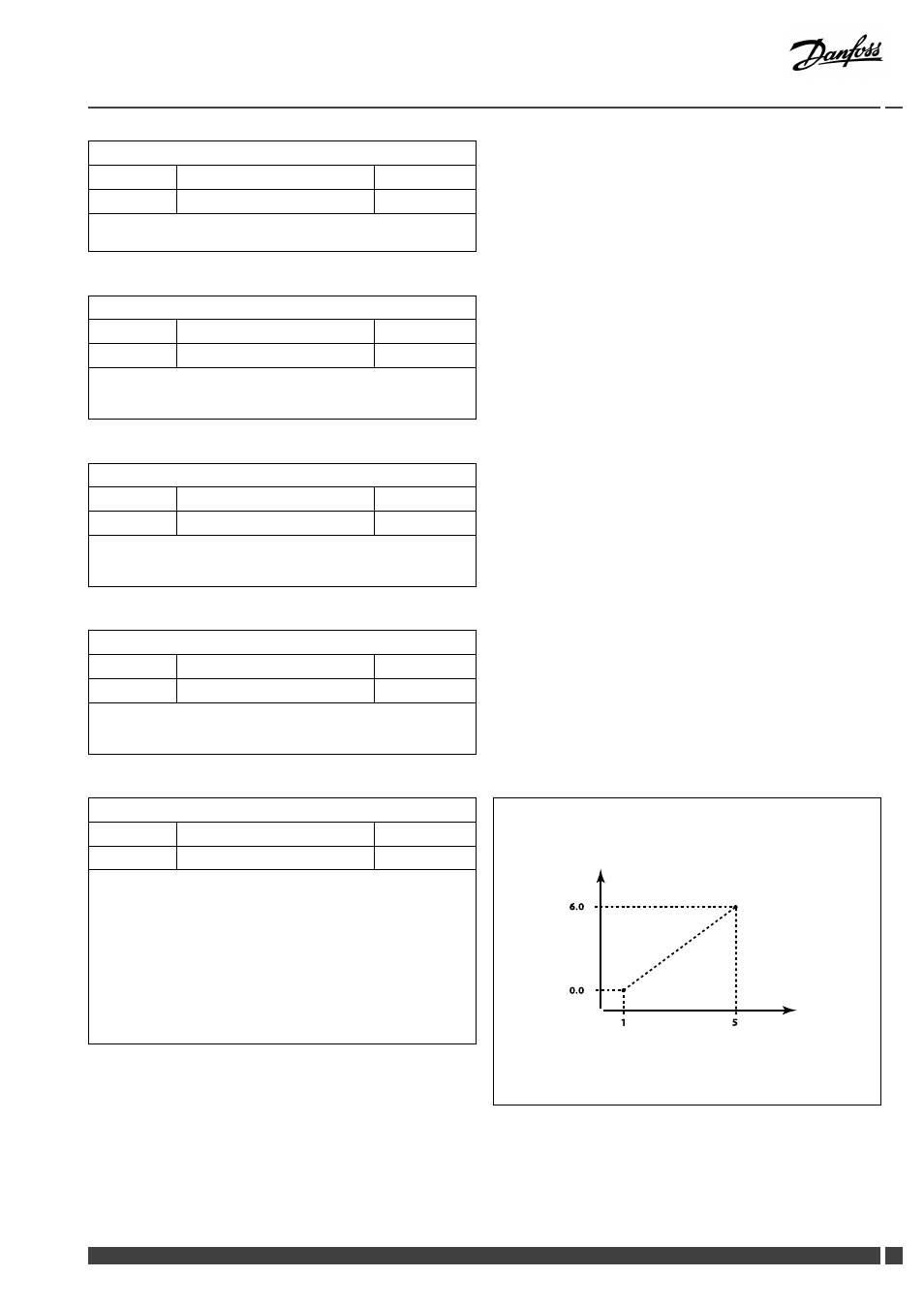

Пример: Зависимость между входным напряжением и измеряемым
давлением.
Давление (бар)
Верх. Y
Нижн. Y
6.0
0.0
1
5
Напряже-
ние
Нижн. X
Верх. X
В этом примере видно что напряжению в 1 вольт соответствует
0.0 бар, и 5 вольт соответствуют 6.0 бар.
