Инструкция
ECL Comfort 210, приложение A266

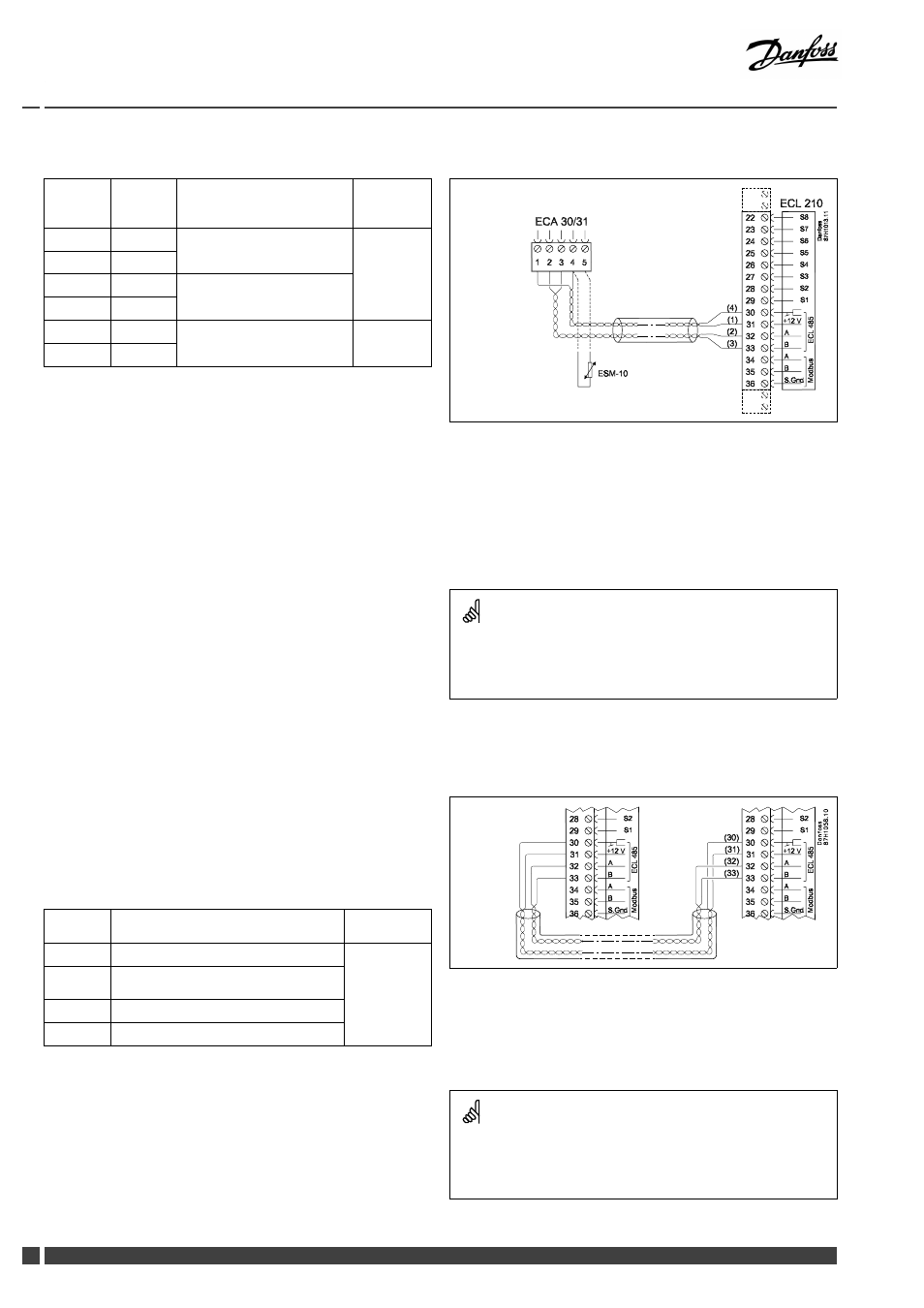

2.5.6 Электрические соединения, ECA 30 / 31
Клемма
ECL 210
Клемма
ECA 30 /
31
Описание
Тип
(реком.)
30
4
31
1
Витая пара
32
2
33
3
Витая пара
Кабель 2 x
витая пара
4
5
Внешний датчик комнатной
температуры*
ESM-10
* После подключения внешнего датчика комнатной
температуры ECA 30 / 31 необходимо перезапустить.
Связь с ECA 30 / 31 необходимо настроить в параметре "ECA
адр." регулятора ECL Comfort.
Сам датчик ECA 30 /31 необходимо настроить соответственно.
После настройки приложения ECA 30 /31 будет готов к
работе через 2-5 минут. В ECA 30 / 31 при этом отображается
индикатор выполнения.
Суммарная длина кабеля: макс. 200 м (все датчики, включая
внутреннюю коммуникационную шину ECL 485)
Использование кабелей длиной более 200 м может стать причиной
чувствительности к помехам (ЭМС).
2.5.7 Электрические соединения, системы с управляемыми устройствами
Регулятор может использоваться в качестве ведущего или
ведомого через внутреннюю коммуникационную шину ECL 485
(2 кабеля витой пары).
Коммуникационная шина ECL 485 несовместима с шиной ECL в
ECL Comfort 110, 200, 300 и 301!
Клемма
Описание
Тип
(реком.)
30
Общая клемма
31
+12 В, коммуникационная шина ECL
485
32
А, коммуникационная шина ECL 485
33
В, коммуникационная шина ECL 485
Кабель 2 x
витая пара
Суммарная длина кабеля: макс. 200 м (все датчики, включая
внутреннюю коммуникационную шину ECL 485)
Использование кабелей длиной более 200 м может стать причиной
чувствительности к помехам (ЭМС).
