Применение A266.2 весьма разнообразно. Основные
принципы работы.
Отопление (контур 1)
Температура в подающем трубопроводе подстраивается
под ваши требования. Датчик температуры теплоносителя
в подающем трубопроводе (S3) является наиболее важным
датчиком. Заданная температура подачи S3 рассчитывается
ECL-регулятором на основе температуры наружного воздуха
(S1). Чем ниже температура наружного воздуха, тем выше
заданная температура подачи.
в соответствии с недельным графиком контур отопления
может быть переключен на режим комфорта или экономии
(два температурных уровня).
Регулирующий клапан с электроприводом (M2) постепенно
открывается, если температура подаваемого теплоносителя
оказывается ниже заданной температуры подачи и наоборот.
Температура обратного теплоносителя для централизованного
отопления (S5) не должна быть слишком высокой. Если это
так, то заданная температура подачи может быть изменена
(обычно в сторону более низкого значения), что приведет к
постепенному закрыванию клапана с электроприводом.
В системах отопления с котлом температура обратного
контура не должна быть слишком низкой (для ее настройки
используется аналогичная процедура, описанная выше).
Кроме того, ограничение температуры в обратном
трубопроводе зависит от температуры наружного воздуха.
Чем ниже температура наружного воздуха, тем выше порог
допустимой температуры обратки.
Если измеренная комнатная температура не равна требуемой
комнатной температуре, заданная температура подачи также
будет изменена.
Циркуляционный насос Р2 включается при включении
отопления или для защиты от разморозки.
Отопление может отключаться, когда температура наружного
воздуха поднимается выше заданного значения.
ГВС (контур 2)
Контур ГВС может иметь или не иметь возможность циркуляции
ГВС.
Температура ГВС (S4) поддерживается на уровне комфорта
если есть водоразбор ГВС (датчик потока (S8) замкнут). Если
температура ГВС (S4) оказывается ниже требуемого значения,
постепенно открывается клапан с электроприводом (M1) и
наоборот.
Регулирование температуры ГВС зависит от текущей
температуры подачи (S6). Если заданная температура ГВС не
может быть достигнута, контур отопления будет постепенно
закрываться, передавая больше энергии на контур ГВС. Для
компенсации времени срабатывания регулирующий клапан
с электроприводом можно активировать заранее в начале
подачи ГВС. Постоянную температуру можно поддерживать
на S6 или S4 в отсутствии ГВС.
Температура обратки (S5) может ограничиваться
определенным значением.
В соответствии с недельным графиком контур ГВС может
быть переключен на режим комфорта или экономии (два
температурных уровня).
В определенные дни недели возможен запуск
антибактериальной функции.

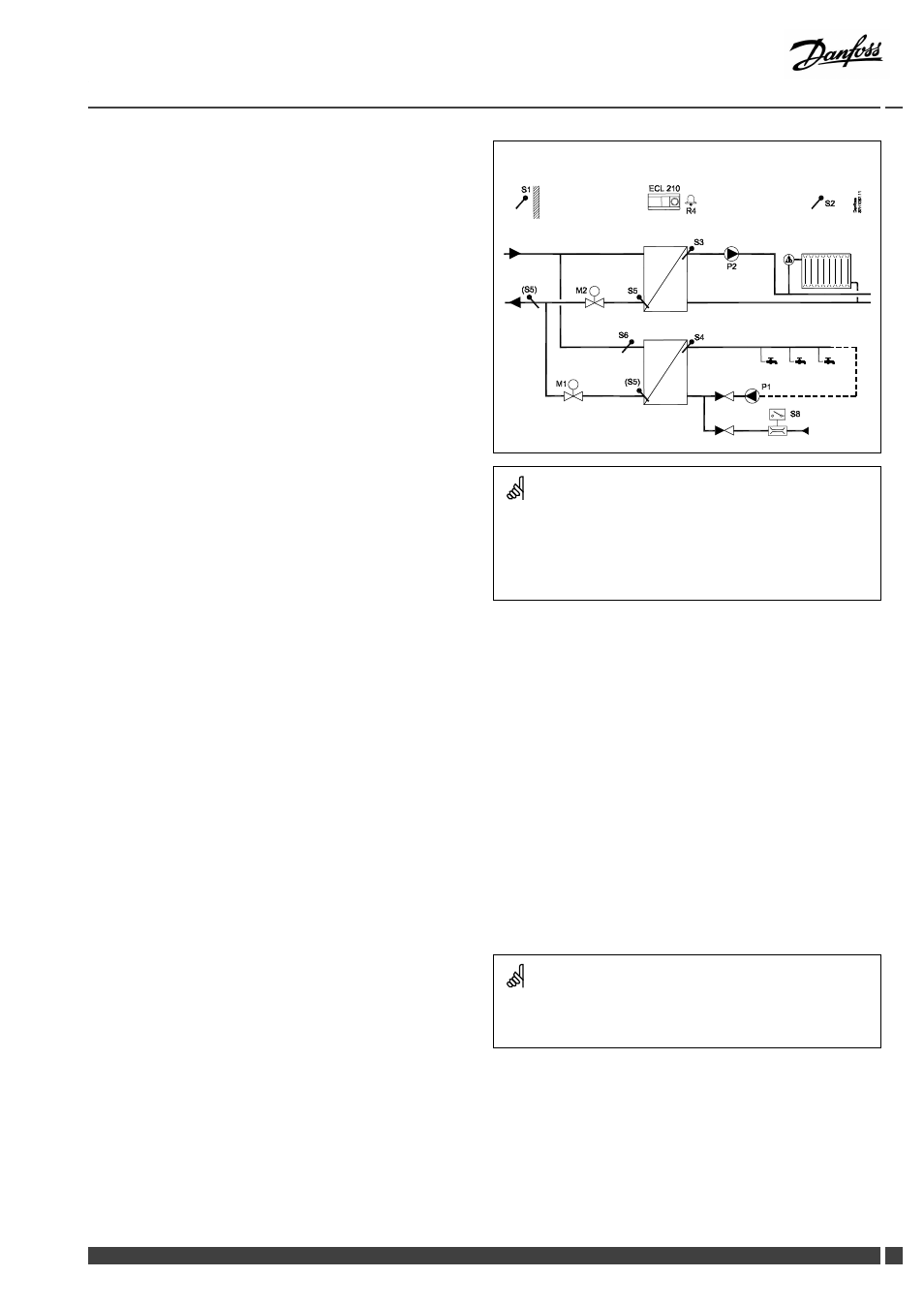

Стандартная схема А266.2
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
(S2) ECA 30 / датчик комнатной температуры
S3 Датчик температуры теплоносителя в подающем
трубопроводе, контур 1
S4 Датчик температуры подачи ГВС, контур 2
S5 Датчик температуры обратки, контур 1, контур 2,
или оба контура
S6 Датчик температуры подачи, контур 2
S8 Переключатель потока, подключение ГВС, контур 2
P1 Циркуляционный насос, ГВС, контур 2
P2 Циркуляционный насос, отопление, контур 1
M1 Регулирующий клапан с электроприводом, контур 2
M2 Регулирующий клапан с электроприводом, контур 1
R4 Выход реле, сигнализация
Приложение А266.2 может использовать подключенные
расходомеры и тепловычислители для ограничения расхода и
энергии.
